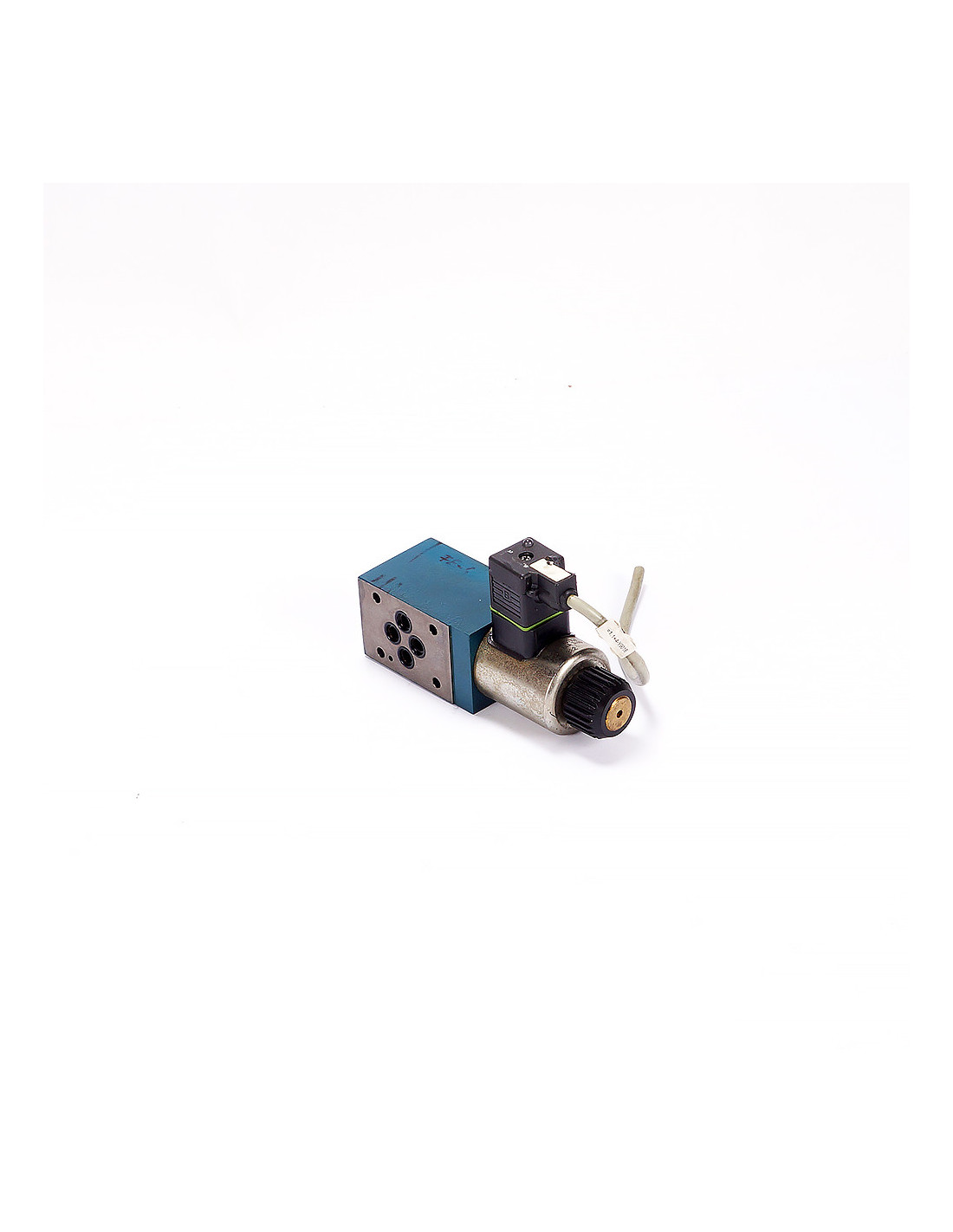

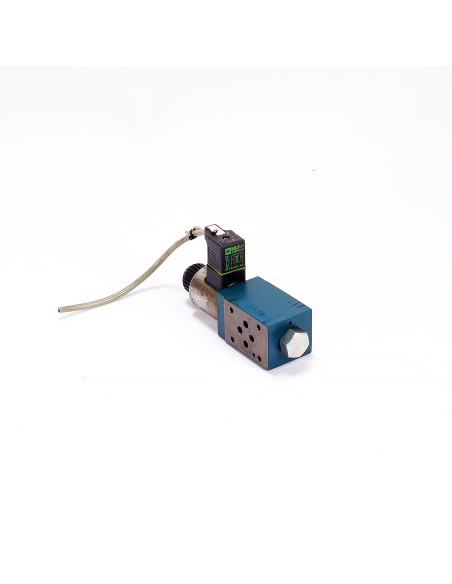

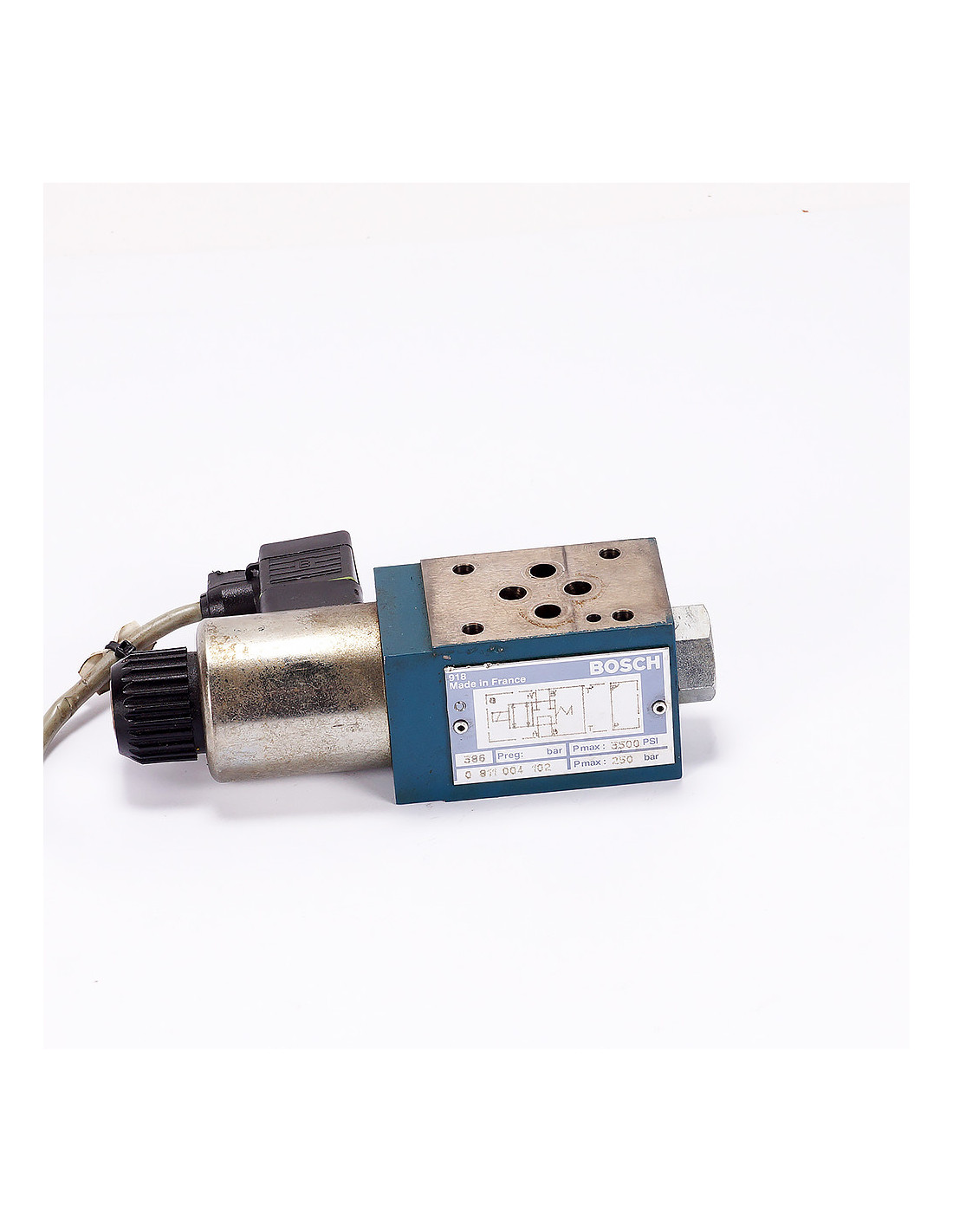

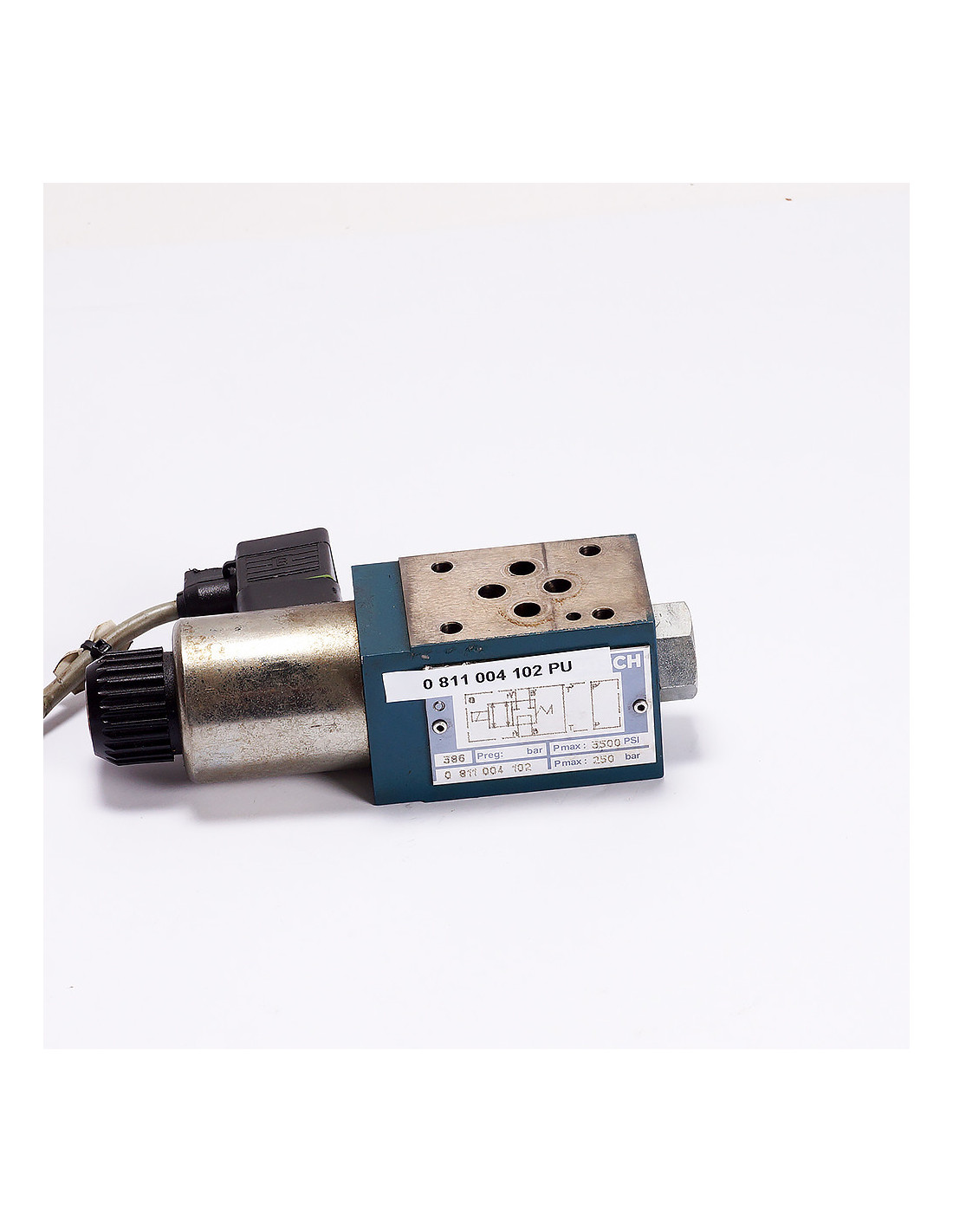

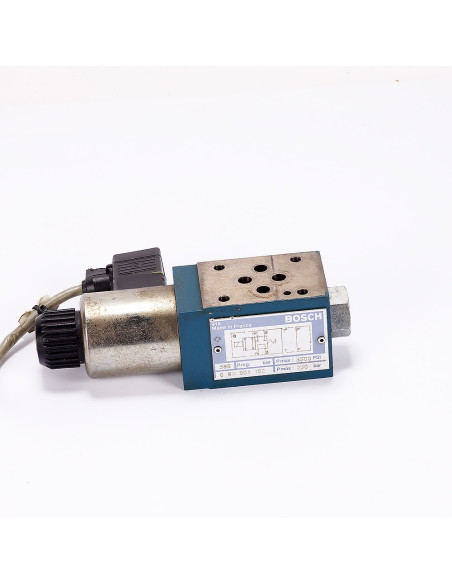

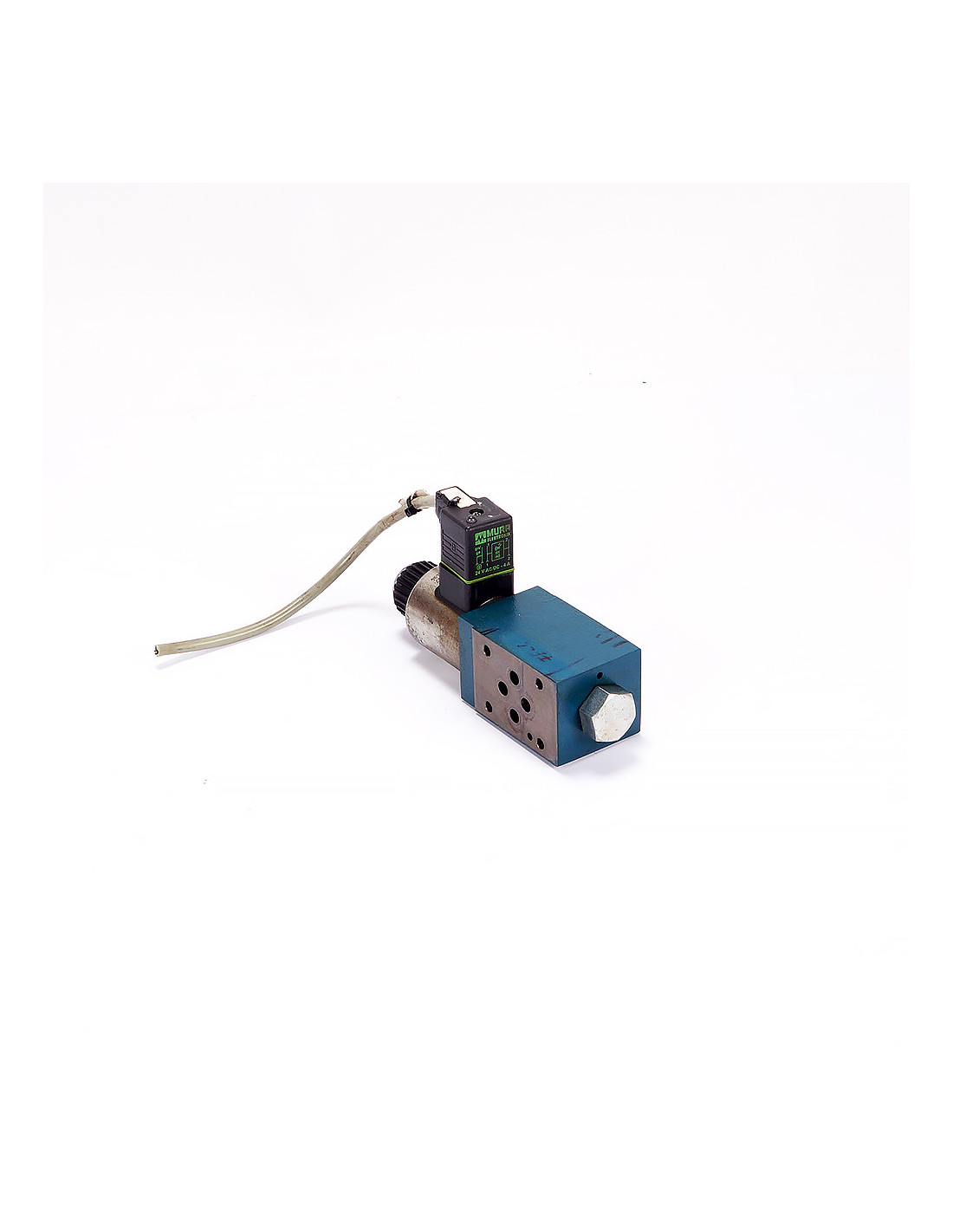

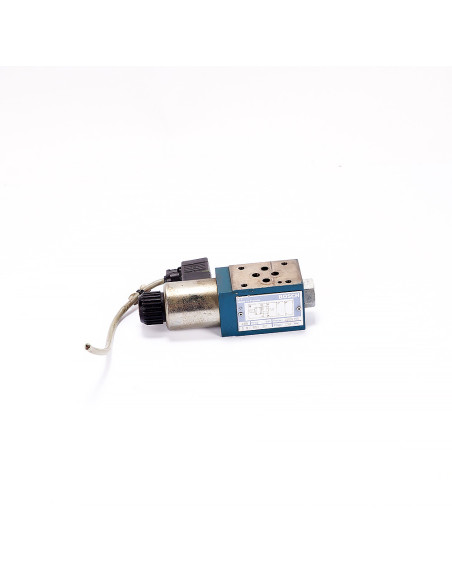

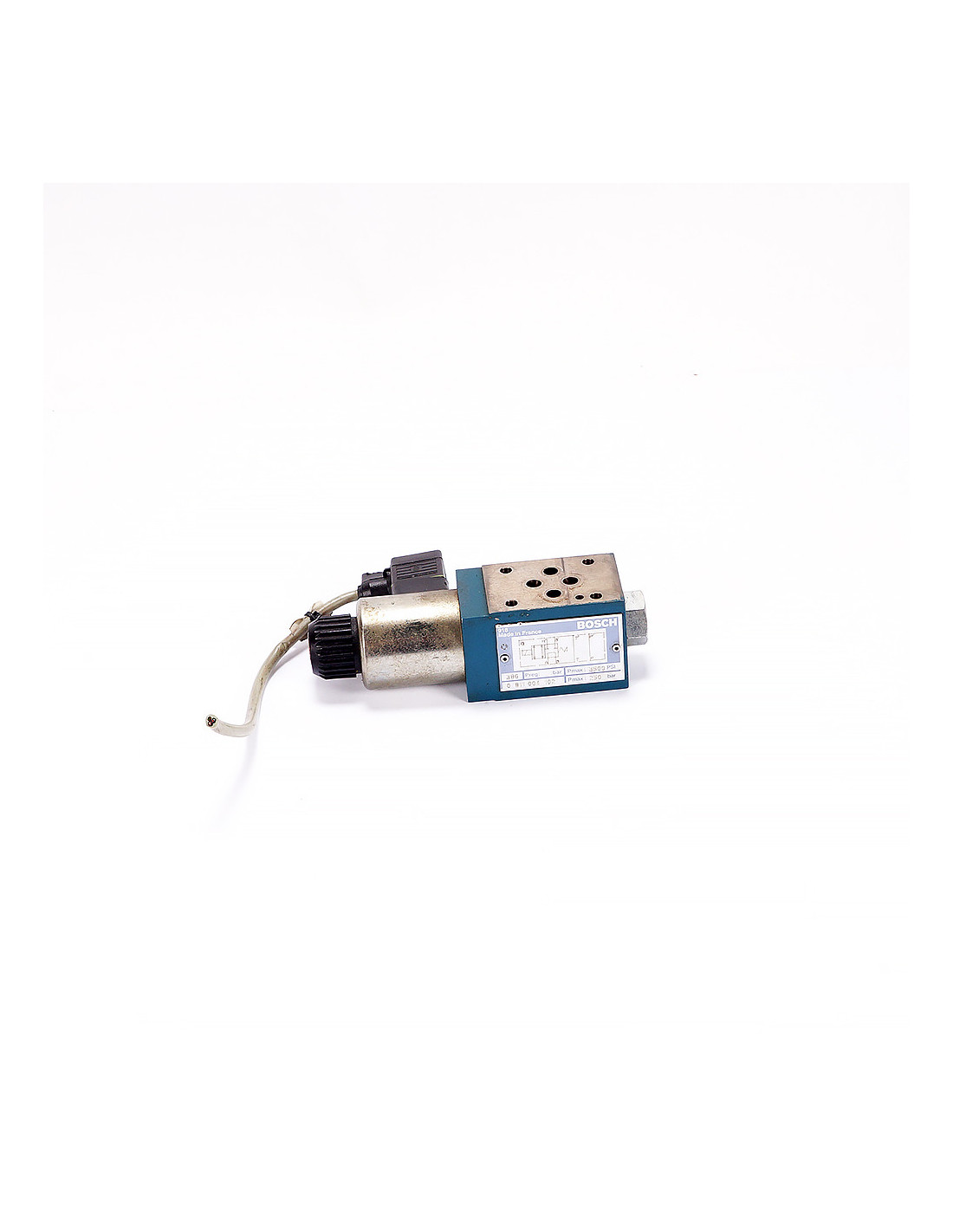

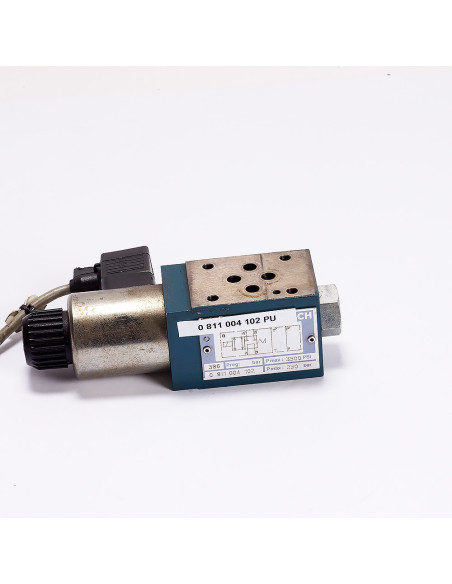

Bosch 0 811 004 102 – elektrozawór hydrauliczny 2/2, gniazdowy (seat/poppet), inline, NC
Opis i działanie
Elektrozawór 2/2 w wykonaniu normalnie zamkniętym (NC): bez zasilania zamyka przepływ, po podaniu napięcia cewki otwiera przelot. Konstrukcja gniazdowa (poppet) zapewnia pewne odcięcie medium i wysoką szczelność. Korpus w układzie inline z gwintami wewnętrznymi na obu końcach ułatwia montaż w przewodzie. Pozycja montażu dowolna.
Kluczowe cechy
-
Funkcja: 2/2 NC (ON/OFF)
-
Budowa: gniazdowy/poppet, korpus przelotowy (inline)
-
Wysoka odporność na ciśnienie robocze
-
Szczelne odcięcie przepływu dzięki konstrukcji seat/poppet
-
Dowolna pozycja montażu
-
Prosty serwis i integracja z układem dzięki złączom gwintowanym
Dane techniczne
-
Ciśnienie maksymalne (P-max): 3500 psi (≈ 250 bar)
-
Medium: oleje hydrauliczne HL/HLP zgodnie z ISO 6743/4
-
Przyłącza procesowe: gwinty wewnętrzne; w tej rodzinie zwykle G 1/4 – G 1/2 (dokładny rozmiar potwierdź pomiarem swojego egzemplarza)
-
Przepływ (orientacyjnie): ok. 10–25 l/min – zależnie od średnicy gniazda/orifice danego wariantu
-
Zakres temperatur pracy (typowo dla serii): ok. −20…+80 °C
-
Materiał korpusu: stal, ocynk/lakier
-
Pozycja montażu: dowolna
Cewka i wtyk
-
Cewka: 24 V DC, ok. 26–30 W (typowe dla tej serii), złącze DIN 43650-A
-
Wtyk sygnalizacyjny: Murr Elektronik 24 V AC/DC, 4 A, z diodą LED i układem tłumiącym; pasuje do gniazda DIN-A na cewce
Zastosowania (przykłady)
-
Odcięcie/załączanie przepływu w liniach zasilających siłowniki i silniki hydrauliczne
-
Sterowanie funkcjami pomocniczymi w układach mobilnych i przemysłowych
-
Zawór bezpieczeństwa/serwisowy do szybkiego zamykania obwodu
