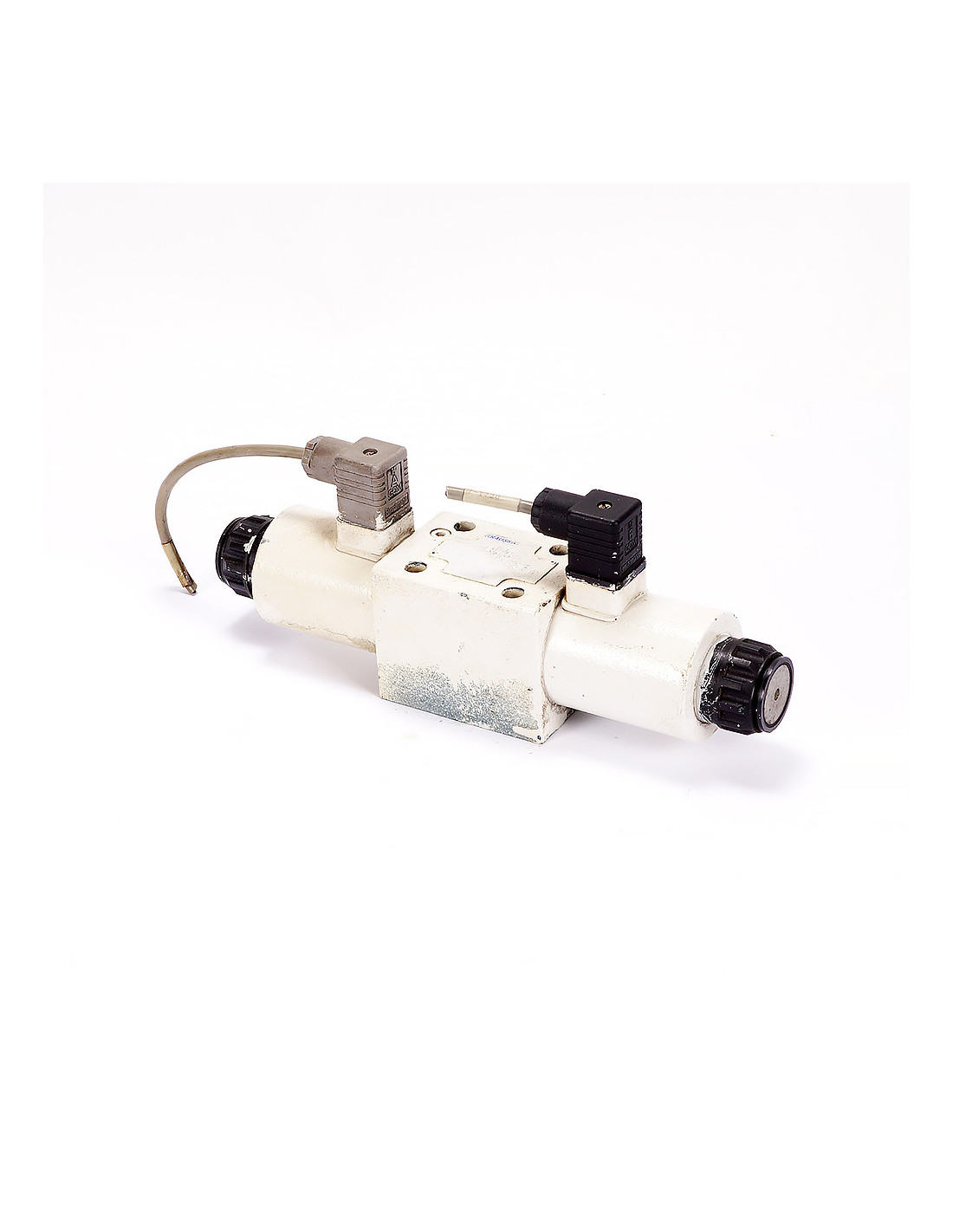

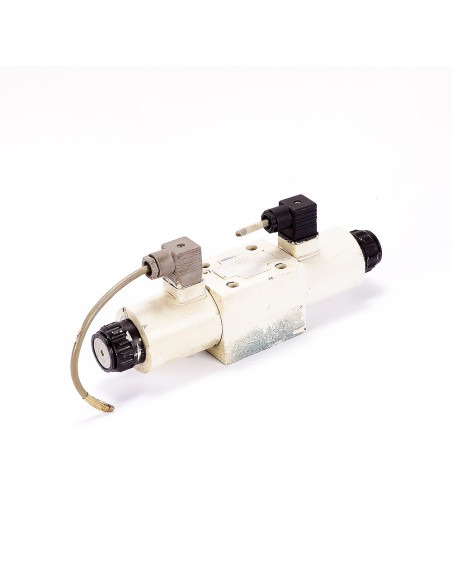

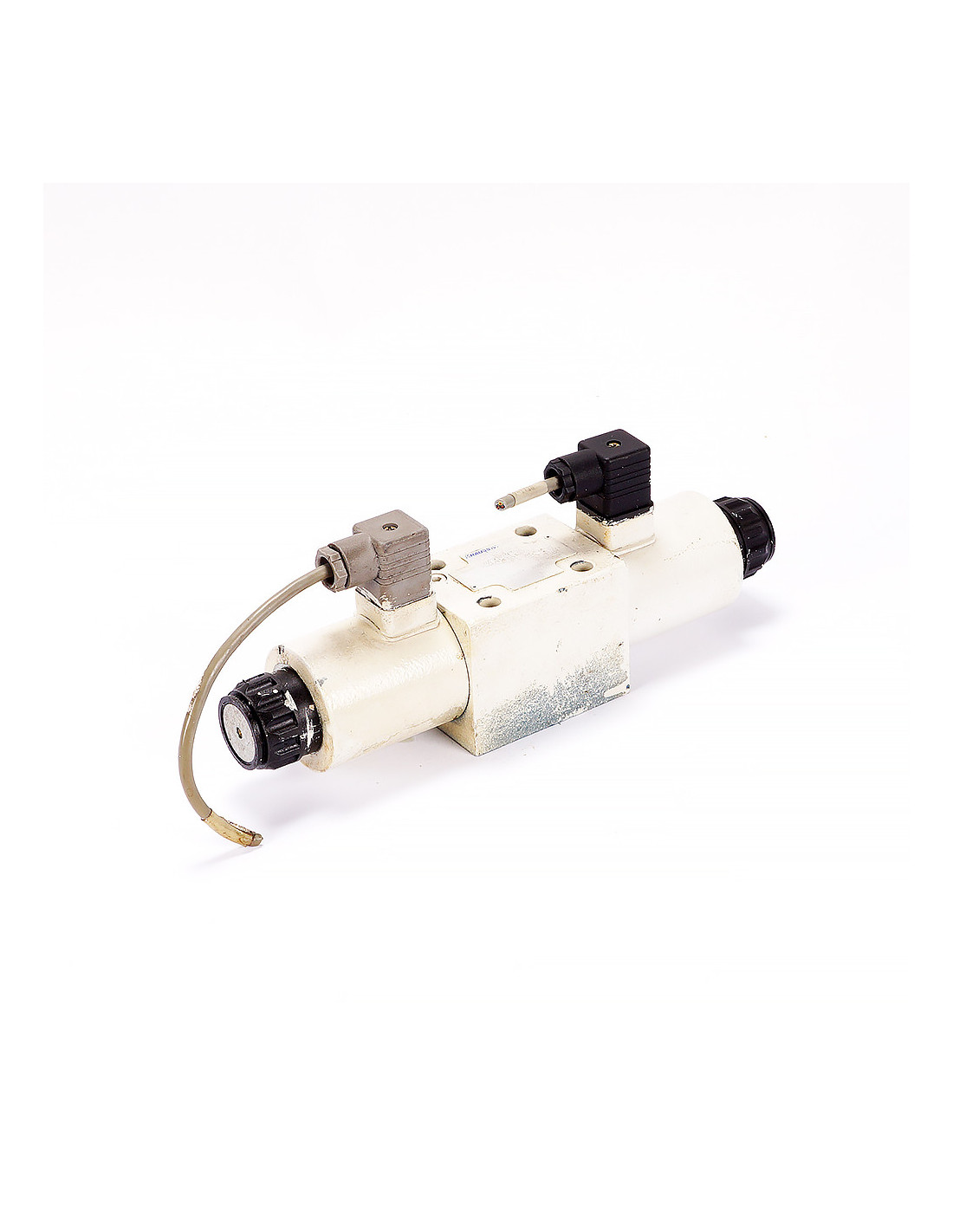

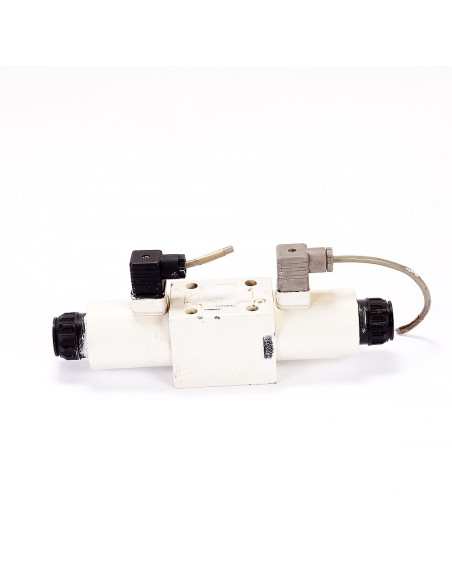

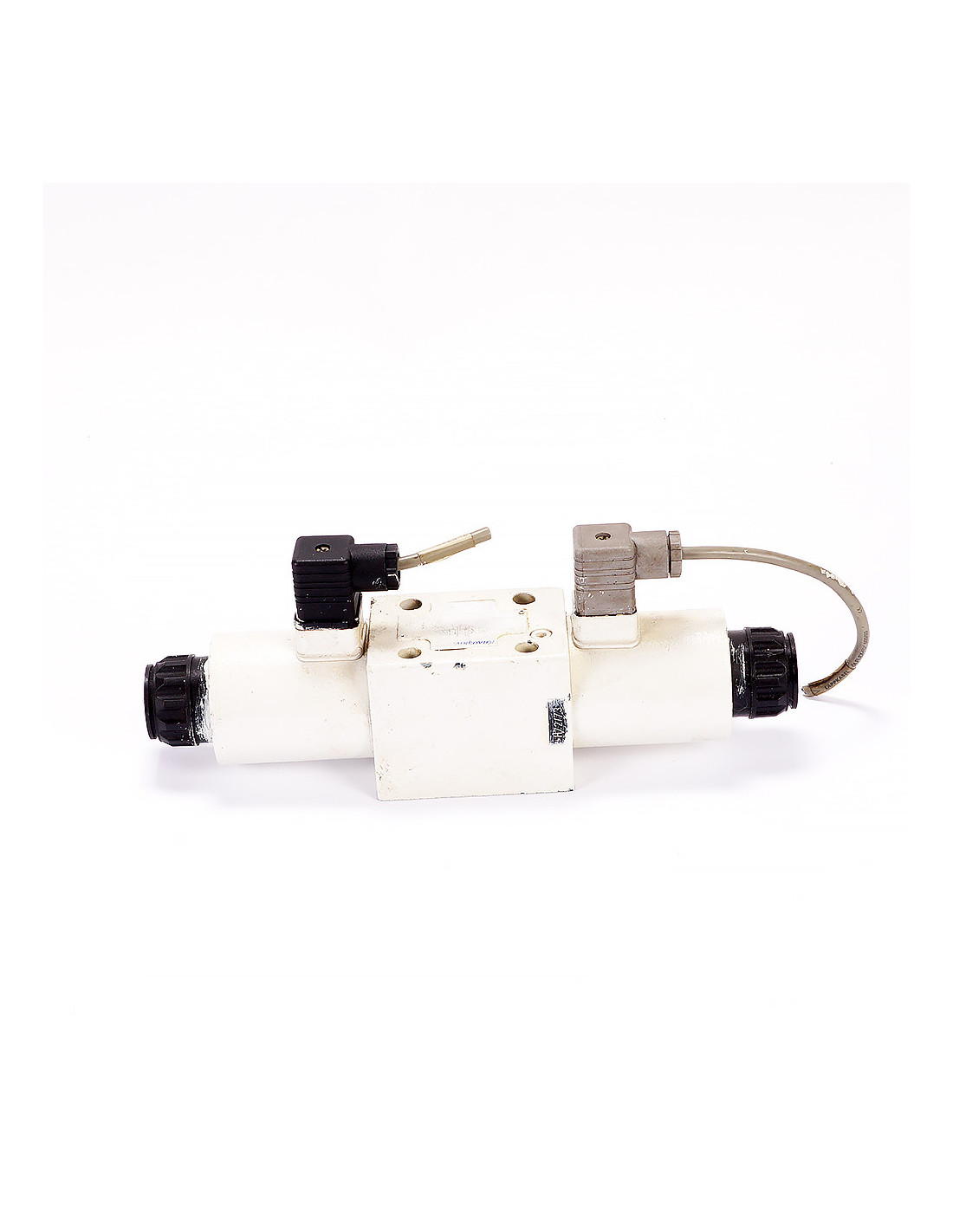

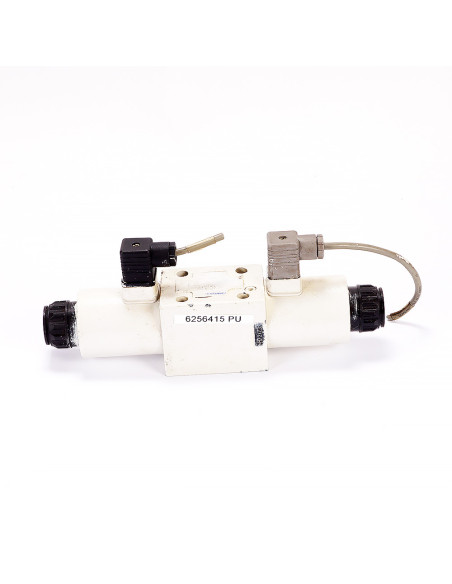

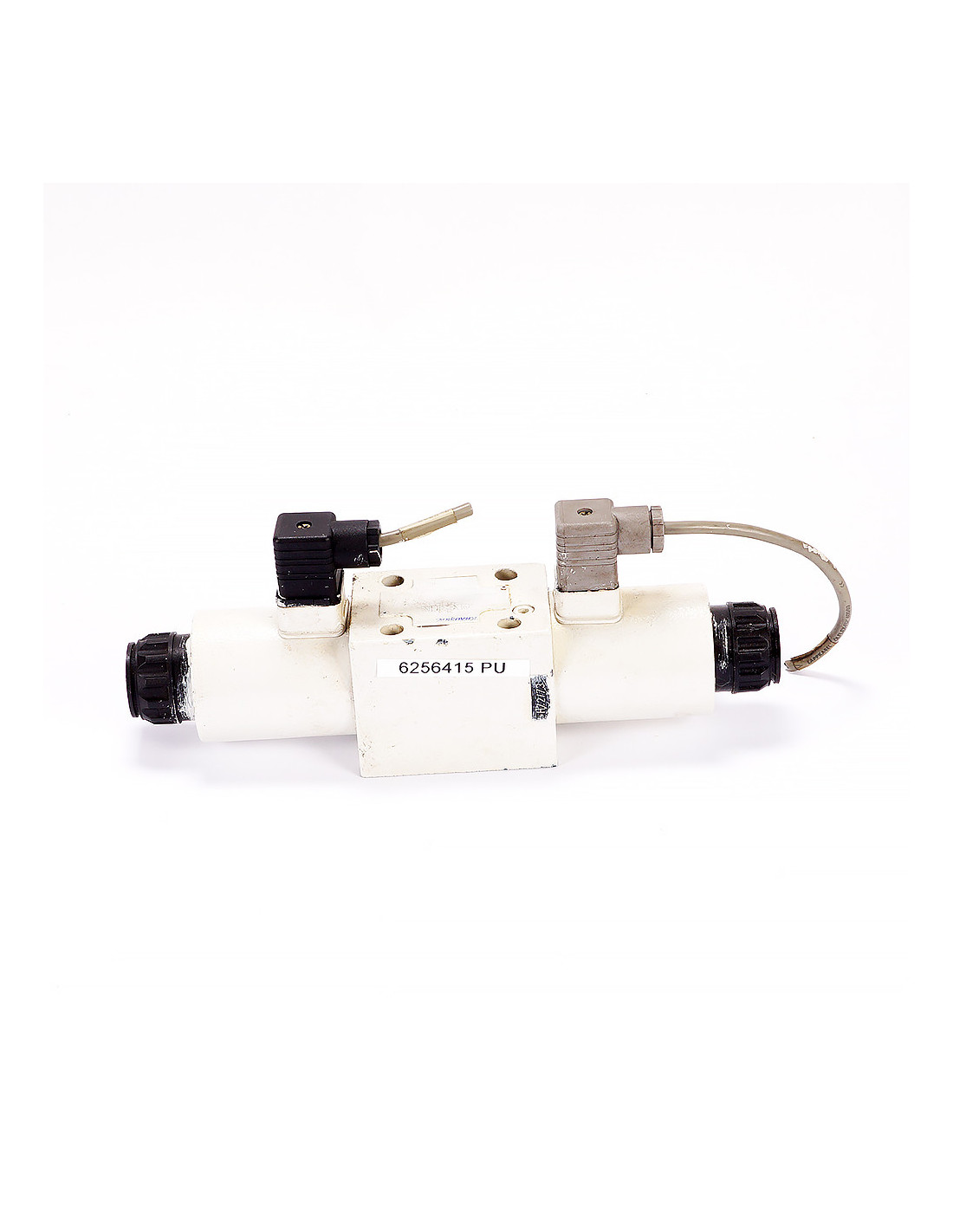

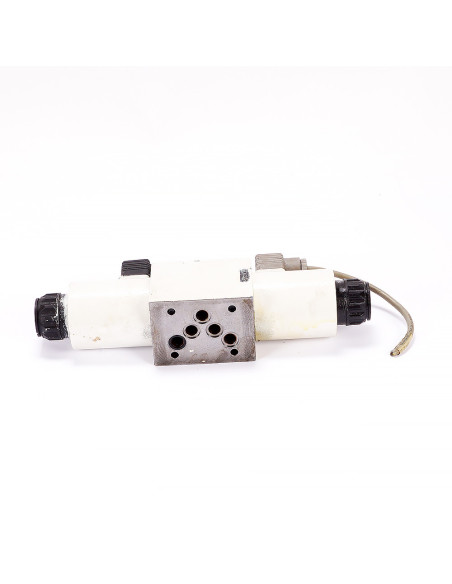

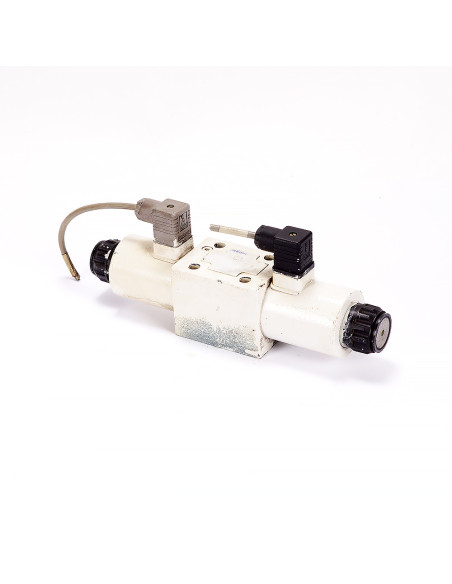

KraussMaffei 6256415 – zawór hydrauliczny kierunkowy 4/3, NG10 (CETOP 5 / ISO 4401-05)
Bezpośrednio sterowany zawór suwakowy z elektromagnesami „wet-pin”. Numer części KraussMaffei 6256415 funkcjonalnie odpowiada Bosch Rexroth 4WE10E-3X/CG24 (24 V DC, symbol suwaka „E”).
Interfejs i montaż
-

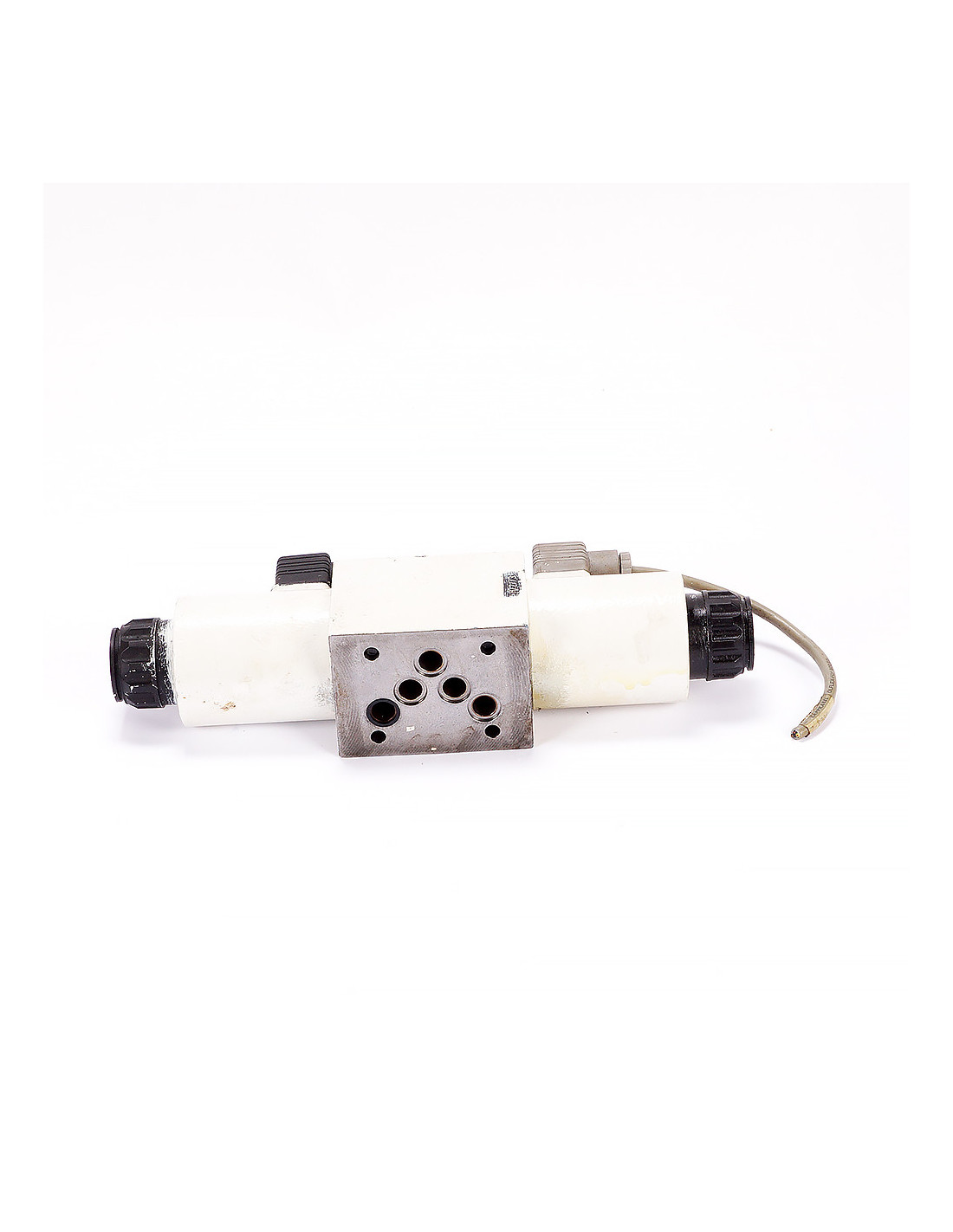

Montaż płytowy: ISO 4401-05-04-0-05 (CETOP 5 / NFPA D05).
-
Układ portów: P, A, B, T (TA/TB) zgodnie z ISO.
-
Złącze cewki – wariant K4: DIN EN 175301-803, typ A (wtyk zamawiany osobno).
-
Ręczne przesterowanie: wersje N9 / N8 / N5 / N6 (opcjonalnie).
Parametry hydrauliczne (seria 3X – typowy odpowiednik)
-
Maks. ciśnienie robocze: P, A, B do 315 bar; T do 210 bar (DC) / 160 bar (AC).
-
Przepływ znamionowy: do 120 l/min.
-
Media: oleje mineralne HL/HLP wg DIN 51524; dopuszczalne bio-płyny HETG/HEPG/HEES (zgodnie z kartą).
-
Lepkość robocza: 2,8…500 mm²/s; wymagana czystość: ISO 4406 kl. 20/18/15.
-
Zakresy temperatur (NBR/FKM): medium −30…+80 °C / −20…+80 °C; otoczenie −30…+50 °C / −20…+50 °C.
Parametry elektryczne (G24 – 24 V DC)
-
Moc cewki: ok. 35–40 W, ED 100%.
-
Stopień ochrony: IP65 (z prawidłowo zablokowaną wtyczką).
Dynamika
-
Czasy przełączeń (ISO 6403): załączenie 45–60 ms; wyłączenie 20–30 ms.
-
Częstotliwość przełączeń: do 15 000 cykli/h (DC).
Wymiary i masa
-
Wielkość: NG10 (WE10).
-
Masa (2 cewki DC, przyłącze indywidualne): ok. 6,0 kg.
Warianty i opcje
-
Symbole suwaka m.in.: E, C, D, J – dobór wg schematu układu.
-
Seria 5X (nowsza): max 350 bar, do 160 l/min; interfejs i gabaryty bez zmian (kompatybilna z 3X).
-
Dławiki startowe / spowalniacze: B08 / B10 / B12 itd. (na P/A/B/T).
Zamienność
-
KraussMaffei 6256415 ↔ Bosch Rexroth 4WE10E-3X/CG24… (funkcjonalny odpowiednik w standardzie CETOP 5 / ISO 4401-05).
