Wielkość nominalna 10, Symbol C3, Elektryczny ze zintegrowanym układem elektronicznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy, niezawodna regulacja kierunku przepływu oleju zgodnie z symbolem hydraulicznym. Wysoka dokładność dzięki wewnętrznemu wycofaniu pozycji suwaka
- Zawór suwakowy
- Bezpośredniego działania
Dane techniczne
| Schemat przyłączy | ISO 4401-05-04-0-05 |
| Rodzina produktów | 4WRPEH10 |
| Maks. ciśnienie robocze. [bar] | 350 |
| Symbol graficzny suwaka | Symbol C3 |
| Typ przyłączenia | Montaż na płycie |
| Znamionowe natężenie przepływu [l/min] | 50 |
| Wielkość nominalna | 10 |
| Rodzaj sterowania | Elektryczny ze zintegrowanym układem elektronicznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 4 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 7-biegunowy (6 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 7-biegunowy (6 + PE) według EN 175201-804 |
| Łączność | Wejście wartości zadanej ± 10 V |
| Opis zgodności | CE – kompatybilność elektromagnetyczna 2014/30/UE; dyrektywa RoHS 2011/65/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 6.6 |

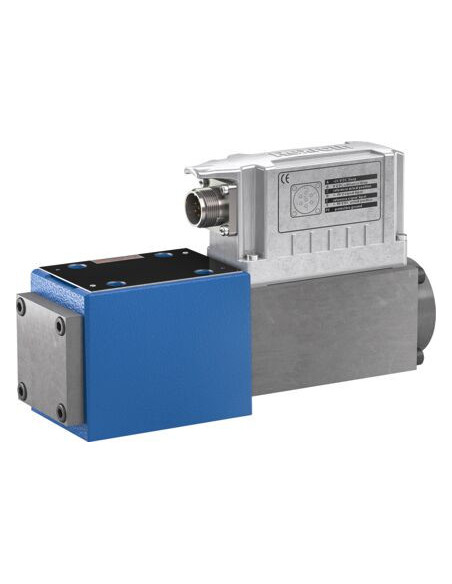

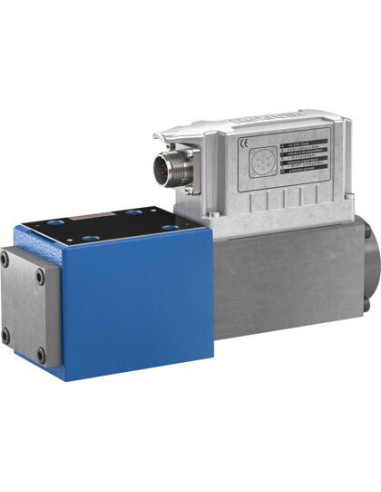

Proporcjonalny zawór kierunkowy 4WRPEH10C3B50L-3X/M/24A1 – R901526121
Proporcjonalny zawór kierunkowy z elektrozaworem 4WRPEH10C3B50L-3X/M/24A1 to wysokiej klasy komponent hydrauliki siłowej, zaprojektowany do niezawodnej regulacji kierunku przepływu cieczy hydraulicznej. Urządzenie wyróżnia się precyzyjną kontrolą, umożliwiającą płynne i bezpieczne sterowanie maszynami oraz instalacjami hydraulicznymi w wymagających aplikacjach przemysłowych.
Zastosowania i możliwości użycia zaworu 4WRPEH10C3B50L-3X/M/24A1
Hydrauliczny zawór suwakowy przeznaczony jest do zastosowań, w których kluczowe znaczenie ma precyzyjna kontrola ruchu siłowników i silników hydraulicznych. Sprawdza się idealnie w:
- systemach sterowania pras przemysłowych,
- układach napędów maszyn budowlanych,
- automatyce przemysłowej i liniach produkcyjnych,
- maszynach do obróbki metalu, tworzyw sztucznych i drewna,
- zaawansowanych aplikacjach wymagających dużej precyzji sterowania przepływem.
Funkcjonalności i zalety proporcjonalnego zaworu kierunkowego
Zawór suwakowy 4WRPEH10C3B50L-3X/M/24A1 wyróżnia się elektrycznym sterowaniem ze zintegrowanym układem elektronicznym, co znacząco ułatwia instalację i gwarantuje stabilność pracy. Precyzyjne pozycjonowanie suwaka realizowane jest dzięki wewnętrznemu wycofaniu pozycji suwaka, co sprzyja wysokiej dokładności układu.
- Bezpośrednie działanie – szybka reakcja na sygnały sterujące,
- wytrzymała i solidna konstrukcja odporna na obciążenia mechaniczne,
- wysokie maksymalne ciśnienie robocze do 350 bar,
- duży zakres przepływu – znamionowe natężenie przepływu 50 l/min,
- 4 drogi przyłączeniowe i 4 pozycje suwaka zapewniają elastyczność montażu i konfiguracji.
Hydraulika przemysłowa – parametry i kompatybilność
Zawór proporcjonalny 4WRPEH10C3B50L-3X/M/24A1 spełnia restrykcyjne normy kompatybilności elektromagnetycznej oraz dyrektywę RoHS, co świadczy o bezpieczeństwie i ekologicznym charakterze produktu. Konstrukcja zgodna z normą ISO 4401 umożliwia łatwy montaż na płytach zaworowych.
Przeznaczony do pracy z popularnymi cieczami hydraulicznymi (HL, HLP, HLPD, HVLP, HVLPD, HFC) oraz wyposażony w trwałe uszczelnienia NBR, sprawdza się w zróżnicowanych warunkach przemysłowych.
Podsumowanie – wszechstronny zawór do zaawansowanych zastosowań
Proporcjonalny zawór kierunkowy 4WRPEH10C3B50L-3X/M/24A1 to rozwiązanie dedykowane profesjonalistom poszukującym niezawodnych, precyzyjnych i łatwych w integracji komponentów do układów hydrauliki siłowej. Dzięki zaawansowanemu sterowaniu i solidnej budowie stanowi kluczowy element w zaawansowanych instalacjach przemysłowych.
