Wielkość nominalna 10, Symbol C1, Elektryczny ze zintegrowanym układem elektronicznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy, niezawodna regulacja kierunku przepływu oleju zgodnie z symbolem hydraulicznym. Wysoka dokładność dzięki wewnętrznemu wycofaniu pozycji suwaka
- Zawór suwakowy
- Bezpośredniego działania
Dane techniczne
| Schemat przyłączy | ISO 4401-05-04-0-05 |
| Rodzina produktów | 4WRPEH10 |
| Maks. ciśnienie robocze. [bar] | 350 |
| Symbol graficzny suwaka | Symbol C1 |
| Typ przyłączenia | Montaż na płycie |
| Znamionowe natężenie przepływu [l/min] | 50 |
| Wielkość nominalna | 10 |
| Rodzaj sterowania | Elektryczny ze zintegrowanym układem elektronicznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 4 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 7-biegunowy (6 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 7-biegunowy (6 + PE) według EN 175201-804 |
| Łączność | Wejście wartości zadanej ± 10 V |
| Opis zgodności | CE – kompatybilność elektromagnetyczna 2014/30/UE; dyrektywa RoHS 2011/65/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 6.6 |

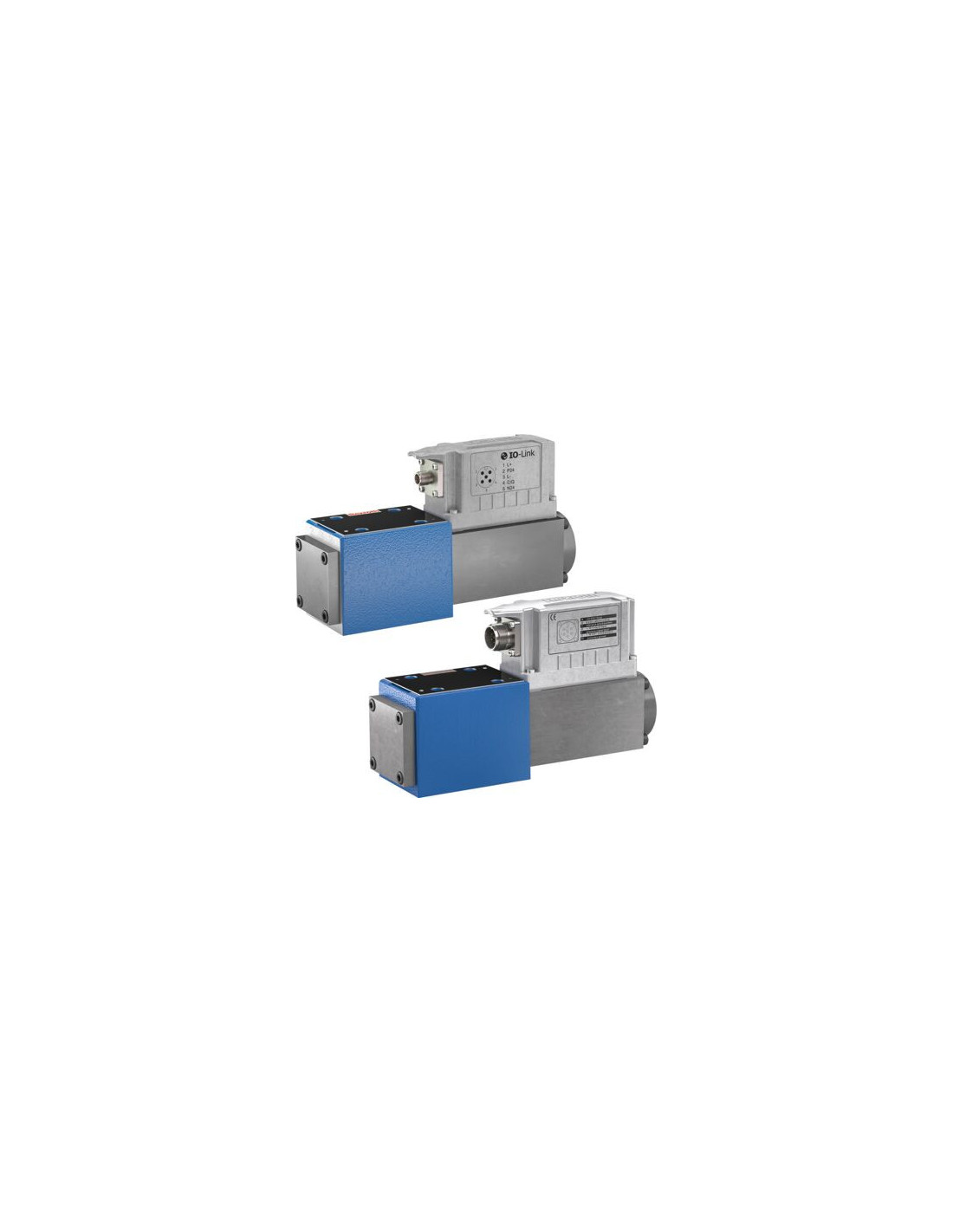

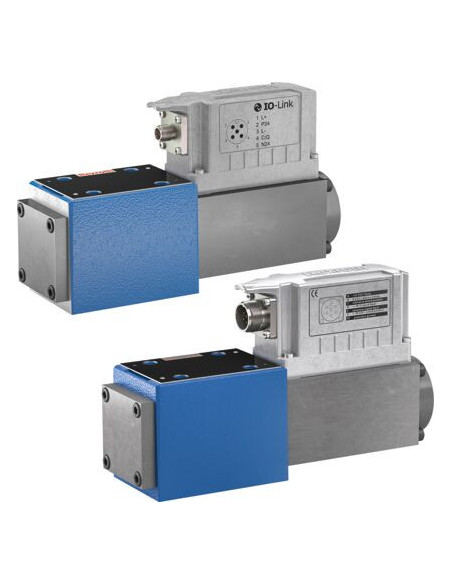

Proporcjonalny zawór kierunkowy 4WRPEH10C1B50L-3X/M/24A1 – R901526085
Proporcjonalny zawór kierunkowy 4WRPEH10C1B50L-3X/M/24A1 to zaawansowany element hydrauliki przemysłowej, zaprojektowany do precyzyjnej regulacji kierunku przepływu oleju hydraulicznego. Dzięki zintegrowanemu układowi elektronicznemu oraz precyzyjnej regulacji pozycji suwaka, zawór zapewnia wysoką dokładność działania w wymagających zastosowaniach przemysłowych.
Zastosowanie proporcjonalnego zaworu kierunkowego w hydraulice siłowej
Zawory tego typu są kluczowe wszędzie tam, gdzie wymagana jest precyzyjna i niezawodna kontrola kierunku przepływu czynnika roboczego. Znajdują zastosowanie m.in. w:
- Systemach hydraulicznych maszyn przemysłowych
- Automatyzacji procesów produkcyjnych
- Układach pras hydraulicznych
- Maszynach budowlanych i rolniczych
- Zaawansowanych systemach testowych
Zalety proporcjonalnego zaworu kierunkowego 4WRPEH10C1B50L-3X/M/24A1
- Dokładna i stabilna regulacja przepływu – zawór suwakowy o bezpośrednim działaniu pozwala na płynną kontrolę pozycji suwaka, co umożliwia idealne dopasowanie do wymagań aplikacji.
- Wysoka odporność na ciśnienie – praca przy maksymalnym ciśnieniu roboczym 350 bar pozwala na zastosowanie zaworu nawet w najbardziej wymagających układach.
- Zintegrowany układ elektroniczny – zapewnia szybki i precyzyjny sygnał sterujący, co przekłada się na lepszą wydajność całego układu.
- Montaż zgodny ze standardem ISO 4401-05-04-0-05, co gwarantuje kompatybilność z innymi elementami układu hydraulicznego.
- Obsługa różnych rodzajów cieczy hydraulicznych (HL, HLP, HLPD, HVLP, HVLPD, HFC), co zwiększa uniwersalność zastosowania.
Możliwości wykorzystania i kompatybilność
Zawór może być stosowany w instalacjach wymagających dynamicznej i proporcjonalnej kontroli ruchu siłowników, agregatów hydraulicznych czy specjalistycznych rozwiązań automatyki. Dzięki możliwości podania sygnału analogowego wejściowego (±10 V) zawór z łatwością integruje się z nowoczesnymi systemami sterowania PLC oraz panelami HMI.
Cechy konstrukcyjne i korzyści z montażu
- Sterowanie elektryczne 24 VDC oraz 7-biegunowe złącze przyrządowe umożliwiają łatwą integrację z instalacją elektryczną.
- Kompaktowa konstrukcja umożliwia instalację w ograniczonych przestrzeniach maszyn.
- Uszczelnienia NBR zapewniają długą żywotność i skuteczną ochronę przed wyciekami.
- Spełnienie norm CE i RoHS gwarantuje bezpieczeństwo użytkowania oraz zgodność z wymaganiami branżowymi.
Proporcjonalny zawór kierunkowy 4WRPEH10C1B50L-3X/M/24A1 to niezawodny wybór dla projektantów i użytkowników nowoczesnych układów hydraulicznych, gdzie liczy się efektywność, precyzja oraz niezawodność pracy.
