Wielkość nominalna 10, Symbol C1, Elektryczny ze zintegrowanym układem elektronicznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy, niezawodna regulacja kierunku przepływu oleju zgodnie z symbolem hydraulicznym. Wysoka dokładność dzięki wewnętrznemu wycofaniu pozycji suwaka
- Zawór suwakowy
- Bezpośredniego działania
Dane techniczne
| Schemat przyłączy | ISO 4401-05-04-0-05 |
| Rodzina produktów | 4WRPEH10 |
| Maks. ciśnienie robocze. [bar] | 350 |
| Symbol graficzny suwaka | Symbol C1 |
| Typ przyłączenia | Montaż na płycie |
| Znamionowe natężenie przepływu [l/min] | 100 |
| Wielkość nominalna | 10 |
| Rodzaj sterowania | Elektryczny ze zintegrowanym układem elektronicznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 4 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 7-biegunowy (6 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 7-biegunowy (6 + PE) według EN 175201-804 |
| Łączność | Wejście wartości zadanej ± 10 V |
| Opis zgodności | CE – kompatybilność elektromagnetyczna 2014/30/UE; dyrektywa RoHS 2011/65/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 6.72 |

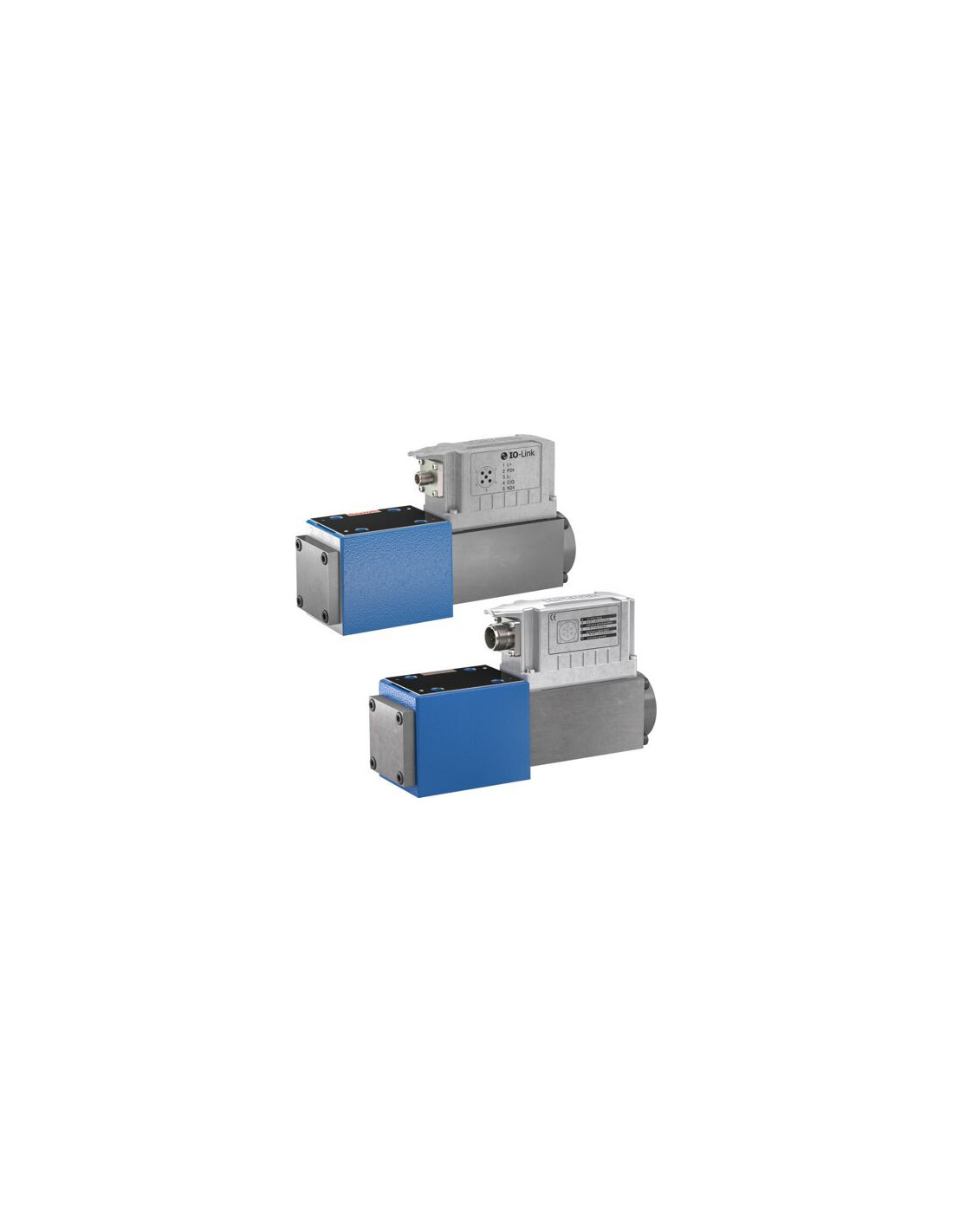

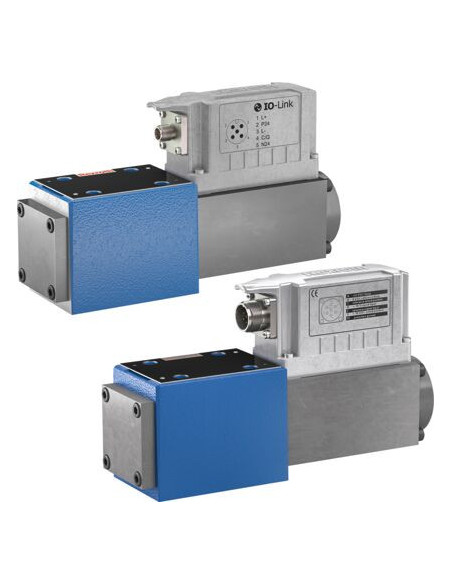

Proporcjonalny zawór kierunkowy 4WRPEH10C1B100L-3X/M/24A1 – zaawansowane rozwiązanie do precyzyjnej regulacji hydraulicznej
Proporcjonalny zawór kierunkowy 4WRPEH10C1B100L-3X/M/24A1 to wysokiej klasy komponent hydrauliczny przeznaczony do zastosowań przemysłowych wymagających precyzyjnej kontroli kierunku przepływu oleju. Dzięki zintegrowanemu układowi elektronicznemu oraz solidnej konstrukcji suwakowej, zawór ten sprawdza się w instalacjach o dużych wymaganiach związanych z wydajnością i bezpieczeństwem pracy.
Najważniejsze zalety proporcjonalnego zaworu kierunkowego hydraulicznego
- Precyzyjne sterowanie przepływem – możliwość dokładnej regulacji kierunku przepływu medium hydraulicznego według symbolu C1, co pozwala na optymalne dostosowanie pracy maszyny do wymaganych warunków technologicznych.
- Zintegrowana elektronika – zastosowanie wbudowanego układu sterującego zapewnia łatwą integrację z systemami automatyki przemysłowej oraz stabilną pracę zaworu.
- Bezpośrednie działanie o wysokiej niezawodności – konstrukcja umożliwia szybkie i powtarzalne przełączanie pozycji suwaka pod dużym obciążeniem.
- Uniwersalność montażu – standard ISO 4401-05-04-0-05 pozwala na łatwe i bezproblemowe zainstalowanie zaworu w różnorodnych układach hydraulicznych.
- Odporność na wysokie ciśnienia robocze – maksymalne ciśnienie pracy do 350 bar zapewnia bezpieczeństwo i niezawodność w wymagających aplikacjach przemysłowych.
Typowe zastosowania zaworów kierunkowych proporcjonalnych 4WRPEH10C1B100L-3X/M/24A1
Zawory te są szeroko wykorzystywane w takich branżach jak:
- Automatyka przemysłowa – do sterowania siłownikami hydraulicznymi w liniach produkcyjnych i maszynach pakujących.
- Przemysł ciężki – w maszynach do obróbki metali, prasach hydraulicznych oraz urządzeniach dźwigowych.
- Technologia tworzyw sztucznych – sterowanie napędami wtryskarek i urządzeń peryferyjnych.
- Maszyny mobilne – napędy elektryczno-hydrauliczne w sprzęcie budowlanym i rolniczym.
Możliwości i funkcje zaworu proporcjonalnego
Wielkość nominalna 10 oraz znamionowe natężenie przepływu do 100 l/min czynią ten zawór uniwersalnym rozwiązaniem do zastosowań przy średnim i wysokim obciążeniu. 4 pozycje suwaka i 4 przyłącza umożliwiają wszechstronną konfigurację układów hydraulicznych. Zasilanie 24 VDC oraz 7-biegunowa wtyczka zgodna z EN 175201-804 pozwalają na łatwe podłączenie do systemów sterowania przemysłowego.
Zawór jest przystosowany do pracy z szerokim zakresem cieczy hydraulicznych (HL, HLP, HLPD, HVLP, HVLPD, HFC) i posiada uszczelnienia typu NBR, co zapewnia długą żywotność i bezawaryjność nawet w najtrudniejszych warunkach eksploatacji. Spełnia wymagania dyrektywy CE oraz RoHS.
Zalety stosowania proporcjonalnego zaworu kierunkowego 4WRPEH10C1B100L-3X/M/24A1
- Stabilna regulacja wartości zadanej w zakresie ±10 V
- Wysoka dokładność pozycjonowania suwaka dzięki wewnętrznemu układowi sprzężenia zwrotnego
- Kompaktowe wymiary i wytrzymałość mechaniczna (masa 6,72 kg) pozwalają na pracę w trudnych warunkach przemysłowych
- Szybka i łatwa integracja z nowoczesnymi układami automatyki dzięki standardowemu interfejsowi elektrycznemu
Wybór proporcjonalnego zaworu kierunkowego 4WRPEH10C1B100L-3X/M/24A1 gwarantuje efektywność, niezawodność oraz elastyczność w zaawansowanych systemach hydraulicznych. Świetnie sprawdza się wszędzie tam, gdzie liczy się precyzyjne i dynamiczne sterowanie przepływem oleju hydraulicznego.
