Wielkość nominalna 10, Symbol C, Elektryczny ze zintegrowanym układem elektronicznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy, niezawodna regulacja kierunku przepływu oleju zgodnie z symbolem hydraulicznym. Wysoka dokładność dzięki wewnętrznemu wycofaniu pozycji suwaka
- Zawór suwakowy
- Bezpośredniego działania
Dane techniczne
| Schemat przyłączy | ISO 4401-05-04-0-05 |
| Rodzina produktów | 4WRPEH10 |
| Maks. ciśnienie robocze. [bar] | 350 |
| Symbol graficzny suwaka | Symbol C |
| Typ przyłączenia | Montaż na płycie |
| Znamionowe natężenie przepływu [l/min] | 100 |
| Wielkość nominalna | 10 |
| Rodzaj sterowania | Elektryczny ze zintegrowanym układem elektronicznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 4 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 7-biegunowy (6 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 7-biegunowy (6 + PE) według EN 175201-804 |
| Łączność | Wejście wartości zadanej ± 10 V |
| Opis zgodności | CE – kompatybilność elektromagnetyczna 2014/30/UE; dyrektywa RoHS 2011/65/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 6.6 |

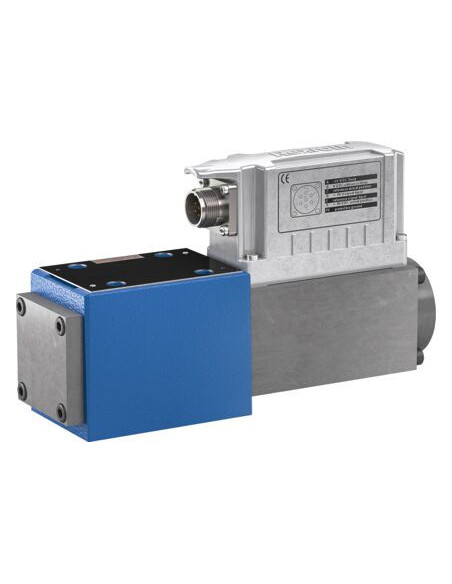

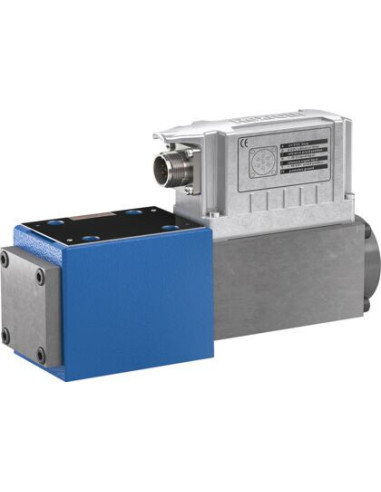

Proporcjonalny zawór kierunkowy 4WRPEH10CB100L-3X/M/24A1 – Precyzyjna regulacja przepływu hydraulicznego
Proporcjonalny zawór kierunkowy 4WRPEH10CB100L-3X/M/24A1, o kodzie produktu R901526078, to nowoczesne urządzenie przeznaczone do zaawansowanych układów hydraulicznych wymagających wysokiej precyzji sterowania przepływem oleju hydraulicznego. Zawór jest wyposażony w zintegrowany układ elektroniczny, dzięki któremu zapewnia niezawodne i dynamiczne sterowanie ruchem oleju zgodnie z wymaganiami aplikacji przemysłowych.
Zalety i możliwości wykorzystania zaworu proporcjonalnego 4WRPEH10CB100L-3X/M/24A1
Wielofunkcyjność zaworu kierunkowego sprawia, że znajduje on zastosowanie w różnorodnych układach hydrauliki siłowej. Dzięki bezpośredniemu działaniu i precyzyjnej kontroli pozycji suwaka, zawór jest idealny do zastosowań wymagających płynnej regulacji kierunku przepływu oleju oraz szybkiej reakcji systemu.
- Przemysł maszynowy – precyzyjne sterowanie siłownikami i silnikami hydraulicznymi
- Automatyka przemysłowa – regulacja pracy manipulatorów, chwytaków, pras hydraulicznych
- Systemy mobilne – maszyny budowlane i rolnicze, gdzie wymagana jest dynamiczna regulacja przepływu
- Energetyka i przemysł ciężki – zasilanie układów wymagających wysokiego ciśnienia roboczego
Najważniejsze cechy – co wyróżnia zawór 4WRPEH10CB100L?
Wysoka dokładność pracy została uzyskana dzięki wewnętrznemu systemowi pozycjonowania suwaka oraz zastosowaniu solidnych materiałów uszczelniających (NBR). Urządzenie charakteryzuje się kompaktową budową i solidną konstrukcją, co umożliwia długotrwałą i bezawaryjną eksploatację nawet w trudnych warunkach przemysłowych.
- Maksymalne ciśnienie robocze do 350 bar – zapewnia pewność działania przy dużych obciążeniach
- Znamionowy przepływ do 100 l/min – optymalne parametry dla szerokiej gamy aplikacji
- Zasilanie 24 V DC oraz wejście wartości zadanej ±10 V – elastyczność integracji z układami automatyki
- Montaż na płycie zgodnie z normą ISO 4401 – łatwe dołączanie do istniejących układów hydraulicznych
- 7-biegunowy wtyk zgodny z EN 175201-804 – zapewnia bezpieczne i pewne połączenie elektryczne
- Certyfikaty zgodności CE i RoHS – gwarancja spełnienia norm bezpieczeństwa i ochrony środowiska
Zastosowanie zaworów proporcjonalnych 4WRPEH10CB100L-3X/M/24A1 w nowoczesnych układach hydraulicznych
Dzięki swoim parametrom i uniwersalności, zawór 4WRPEH10CB100L-3X/M/24A1 może być wykorzystywany zarówno w nowych instalacjach, jak i w modernizacji istniejących systemów hydraulicznych. Znajduje zastosowanie tam, gdzie potrzebna jest zaawansowana kontrola ruchu roboczego, gwarantując efektywność, bezpieczeństwo oraz redukcję kosztów eksploatacyjnych.
Zawór obsługuje różne rodzaje cieczy hydraulicznych, m.in. HL, HLP, HLPD, HVLP, HVLPD i HFC, co zwiększa jego uniwersalność i kompatybilność z wieloma typami maszyn oraz urządzeń.
Wybór proporcjonalnego zaworu kierunkowego 4WRPEH10CB100L-3X/M/24A1 zapewnia wysoką wydajność, niezawodność oraz możliwość prostego integrowania z systemami automatyki przemysłowej – to rozwiązanie spełniające wymagania nowoczesnych aplikacji przemysłowych.
