Wielkość nominalna 10, Symbol C, Elektryczny ze zintegrowanym układem elektronicznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy, niezawodna regulacja kierunku przepływu oleju zgodnie z symbolem hydraulicznym. Wysoka dokładność dzięki wewnętrznemu wycofaniu pozycji suwaka
- Zawór suwakowy
- Bezpośredniego działania
Dane techniczne
| Schemat przyłączy | ISO 4401-05-04-0-05 |
| Rodzina produktów | 4WRPEH10 |
| Maks. ciśnienie robocze. [bar] | 350 |
| Symbol graficzny suwaka | Symbol C |
| Typ przyłączenia | Montaż na płycie |
| Znamionowe natężenie przepływu [l/min] | 100 |
| Wielkość nominalna | 10 |
| Rodzaj sterowania | Elektryczny ze zintegrowanym układem elektronicznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 4 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 7-biegunowy (6 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 7-biegunowy (6 + PE) według EN 175201-804 |
| Łączność | Analogowe, wartość zadana 4 … 20 mA |
| Opis zgodności | CE – kompatybilność elektromagnetyczna 2014/30/UE; dyrektywa RoHS 2011/65/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 6.78 |

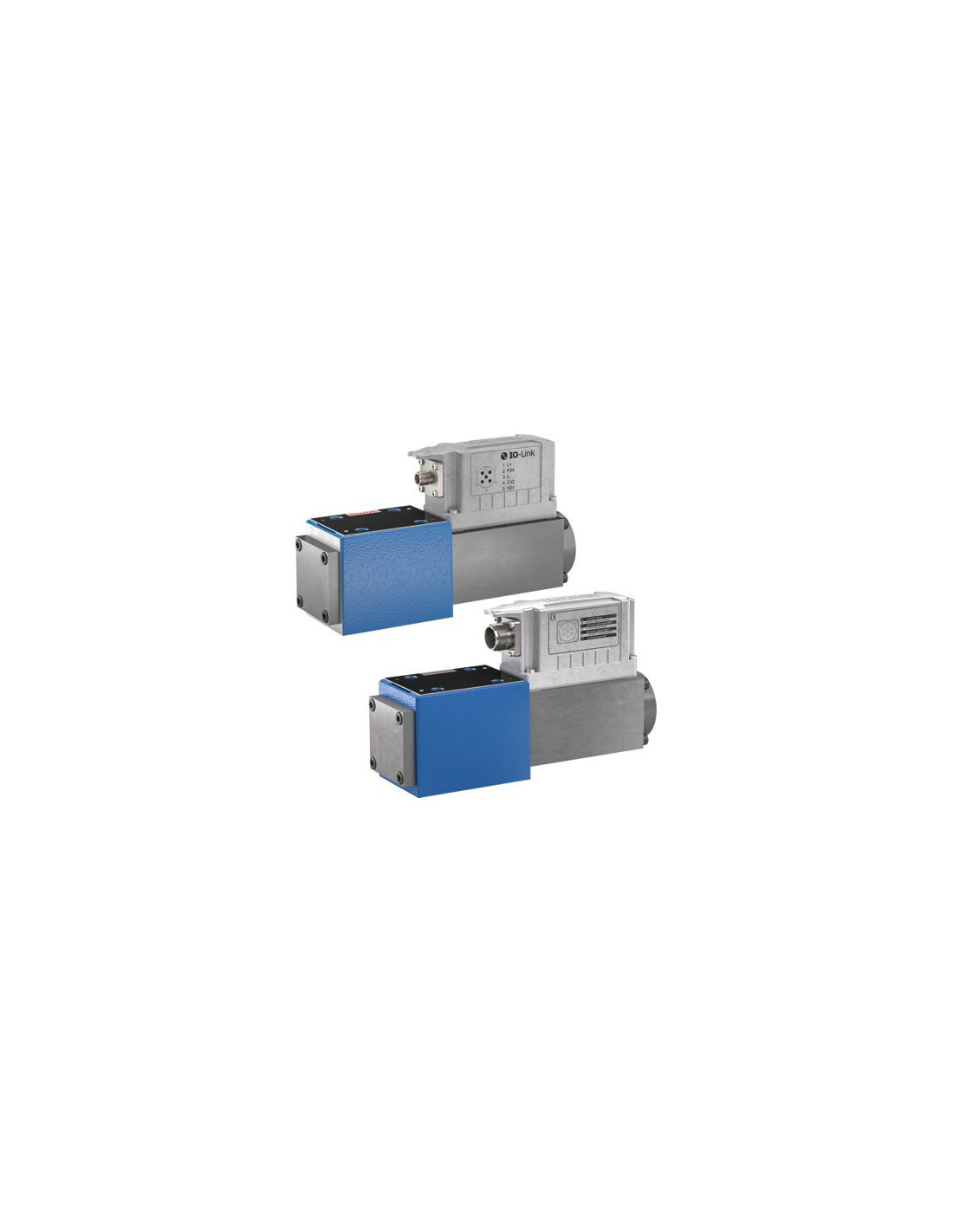

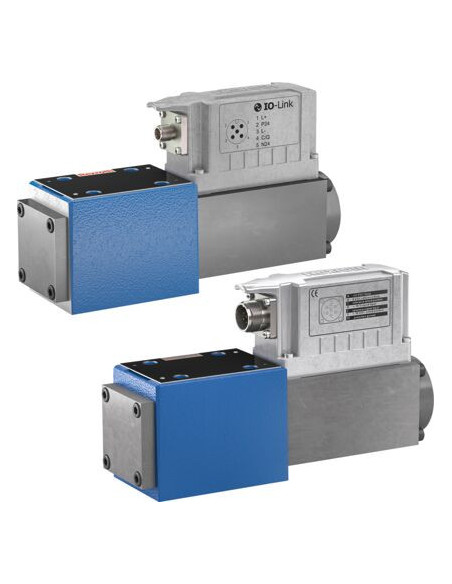

Proporcjonalny zawór kierunkowy 4WRPEH10CB100L-3X/M/24F1 – R901526070
Proporcjonalny zawór kierunkowy 4WRPEH10CB100L-3X/M/24F1 to zaawansowane urządzenie hydrauliczne, które znajduje szerokie zastosowanie w nowoczesnych układach automatyki przemysłowej oraz systemach hydrauliki siłowej. Dzięki precyzyjnemu sterowaniu przepływem oleju umożliwia dokładne zarządzanie kierunkiem i natężeniem przepływu w instalacjach wymagających wysokiego poziomu kontroli.
Zalety i budowa zaworu proporcjonalnego 4WRPEH10CB100L-3X/M/24F1
Kompaktowa konstrukcja zaworu oparta jest na solidnym korpusie z montażem na płytę według standardu ISO 4401-05-04-0-05, co gwarantuje łatwą integrację z istniejącymi systemami hydraulicznymi. Model ten posiada wbudowany układ elektroniczny, co pozwala na bezpośrednie elektryczne sterowanie oraz płynną regulację suwaka bez konieczności montażu dodatkowych modułów zewnętrznych.
- Bezpośrednie sterowanie suwakiem – wysoka precyzja pozycjonowania
- Nominalny przepływ do 100 l/min – możliwość pracy przy wysokich wydajnościach
- Maksymalne ciśnienie robocze 350 bar – przystosowanie do zaawansowanych aplikacji przemysłowych
- Zgodność elektromagnetyczna CE – gwarancja bezpieczeństwa eksploatacji
- Trwałe uszczelnienia NBR – odporność na typowe media hydrauliczne
Typowe zastosowania – przemysłowy zawór suwakowy 4WRPEH10CB100L
Proporcjonalny zawór kierunkowy dedykowany jest do pracy w najbardziej wymagających środowiskach przemysłowych. Stosowany jest w hydraulice maszynowej, automatyzacji linii produkcyjnych, w przemyśle tworzyw sztucznych, ciężkim oraz energetyce. Doskonale sprawdza się również w systemach testowych, prasach hydraulicznych i przy napędach z wieloma obwodami sterującymi.
Możliwość regulacji za pomocą sygnału analogowego 4 … 20 mA pozwala na łatwą integrację z systemami sterowania PLC lub DCS oraz nowoczesnymi rozwiązaniami przemysłu 4.0. Zastosowany 7-biegunowy wtyk przyrządowy zapewnia bezpieczne i trwałe połączenie elektryczne według normy EN 175201-804.
Korzyści płynące z zastosowania zaworu 4WRPEH10CB100L-3X/M/24F1
- Precyzyjna regulacja kierunku i natężenia przepływu oleju
- Wysoka jakość wykonania – idealna do pracy ciągłej w przemyśle
- Odporność na zmienne warunki pracy dzięki kompatybilności z różnymi olejami hydraulicznymi (HL, HLP, HLPD, HVLP, HVLPD, HFC)
- Łatwa zabudowa – montaż na standardowych płytach hydraulicznych
- Solidność i trwałość – masa zaworu wynosząca 6,78 kg świadczy o odpowiednim zaprojektowaniu elementów roboczych
Wybór zaworu proporcjonalnego 4WRPEH10CB100L-3X/M/24F1 to inwestycja w wysoką niezawodność funkcjonowania całego systemu hydraulicznego oraz precyzyjną kontrolę procesów przemysłowych.
