Dostępny
Wielkość nominalna 10, Symbol C3, Elektryczny ze zintegrowanym układem elektronicznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy, niezawodna regulacja kierunku przepływu oleju zgodnie z symbolem hydraulicznym. Wysoka dokładność dzięki wewnętrznemu wycofaniu pozycji suwaka
- Zawór suwakowy
- Bezpośredniego działania
- Liniowe właściwości przepływu
- Zintegrowana elektronika
Dane techniczne
| Schemat przyłączy | ISO 4401-05-04-0-05 |
| Rodzina produktów | 4WRPEH10 |
| Maks. ciśnienie robocze. [bar] | 350 |
| Symbol graficzny suwaka | Symbol C3 |
| Typ przyłączenia | Montaż na płycie |
| Znamionowe natężenie przepływu [l/min] | 100 |
| Wielkość nominalna | 10 |
| Rodzaj sterowania | Elektryczny ze zintegrowanym układem elektronicznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 4 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 7-biegunowy (6 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 7-biegunowy (6 + PE) według EN 175201-804 |
| Łączność | Analogowe, wartość zadana 4 … 20 mA |
| Opis zgodności | CE – kompatybilność elektromagnetyczna 2014/30/UE; dyrektywa RoHS 2011/65/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 6.65 |

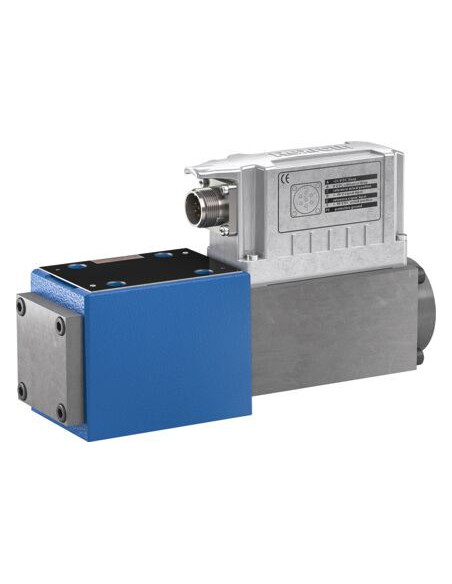

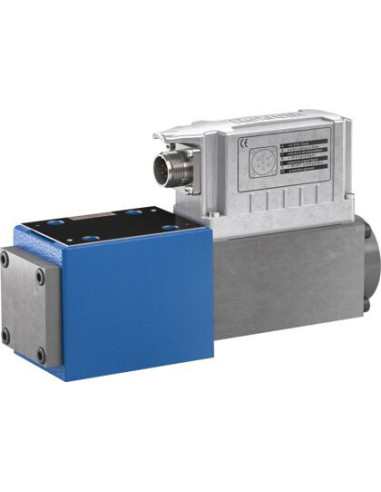

Proporcjonalny zawór kierunkowy hydrauliczny 4WRPEH10C3B100L-3X/M/24F1 – R901507310
Proporcjonalny zawór kierunkowy 4WRPEH10C3B100L-3X/M/24F1 marki Rexroth to zaawansowany zawór hydrauliczny przeznaczony do precyzyjnego sterowania kierunkiem przepływu oleju w układach hydraulicznych. Jest to urządzenie przemysłowe, stworzone z myślą o wysokowydajnych aplikacjach wymagających niezawodności oraz dużej dokładności regulacji.
Zastosowanie zaworów proporcjonalnych w przemyśle
Zawory hydrauliczne proporcjonalne tej serii doskonale sprawdzają się w zaawansowanych systemach automatyki przemysłowej, liniach produkcyjnych, prasach hydraulicznych oraz maszynach mobilnych. Konstrukcja pozwala na precyzyjne sterowanie elementami wykonawczymi, zapewniając płynną pracę siłowników i silników hydraulicznych. Znajdują zastosowanie m.in. w:
- maszynach do formowania i wtrysku tworzyw sztucznych,
- układach hydraulicznych pras i obrabiarek,
- systemach automatyki transportu przemysłowego,
- maszynach rolniczych i budowlanych,
- aplikacjach wymagających liniowej regulacji natężenia przepływu,
- nowoczesnych stanowiskach testowych oraz energooszczędnych instalacjach hydraulicznych.
Najważniejsze zalety zaworu 4WRPEH10C3B100L-3X/M/24F1
- Precyzyjna regulacja kierunku przepływu oleju zgodnie z symbolem hydraulicznym C3, umożliwiająca płynną kontrolę nad ruchem układów hydraulicznych.
- Zaawansowana konstrukcja suwaka z wewnętrznym wycofaniem pozycji poprawia powtarzalność i stabilność pracy nawet przy zmiennych obciążeniach.
- Bezpośrednie działanie oraz liniowe właściwości przepływu dla łatwej integracji z układami automatyki i sterowania.
- Zintegrowana elektronika umożliwia analogowe sterowanie sygnałem 4–20 mA, co upraszcza system regulacji i podnosi niezawodność działania.
- Wysoka odporność na obciążenia ciśnieniowe – do 350 bar, co gwarantuje bezpieczną i trwałą pracę nawet w wymagających warunkach przemysłowych.
- Zgodność z międzynarodowymi normami (CE, RoHS) pozwala na użytkowanie w różnych sektorach przemysłu.
Możliwości montażu i eksploatacja
Montaż na płycie według normy ISO 4401-05-04-0-05 zapewnia uniwersalność zastosowania oraz szybkie podłączenie w istniejących układach hydraulicznych. Wtyczka 7-biegunowa zgodna z EN 175201-804 ułatwia integrację z systemami sterowania.
Cechy konstrukcyjne i eksploatacyjne
- Wielkość nominalna 10 – kompaktowe rozmiary przy jednoczesnym zachowaniu wysokiego natężenia przepływu (do 100 l/min).
- Ciecz robocza: możliwość stosowania szerokiego zakresu olejów hydraulicznych (HL, HLP, HLPD, HVLP, HVLPD, HFC).
- Trwałe uszczelnienia NBR – gwarancja długotrwałej szczelności i odporności na wycieki.
- Masa: 6,65 kg – zwarta i solidna konstrukcja zapewniająca łatwość obsługi i montażu.
Podsumowanie - zawór proporcjonalny Rexroth 4WRPEH10C3B100L-3X/M/24F1
Proporcjonalny zawór kierunkowy Rexroth 4WRPEH10C3B100L-3X/M/24F1 to innowacyjne rozwiązanie dla wymagających układów hydraulicznych, w których kluczowa jest precyzyjna, płynna i niezawodna regulacja przepływu. Dzięki zintegrowanej elektronice i uniwersalnym możliwościom podłączenia, zawór ten sprawdzi się w zaawansowanych aplikacjach przemysłowych oraz automatyce maszynowej.
