Wielkość nominalna 10, Symbol C4, Elektryczny ze zintegrowanym układem elektronicznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy, niezawodna regulacja kierunku przepływu oleju zgodnie z symbolem hydraulicznym. Wysoka dokładność dzięki wewnętrznemu wycofaniu pozycji suwaka
- Zawór suwakowy
- Bezpośredniego działania
Dane techniczne
| Schemat przyłączy | ISO 4401-05-04-0-05 |
| Rodzina produktów | 4WRPEH10 |
| Maks. ciśnienie robocze. [bar] | 350 |
| Symbol graficzny suwaka | Symbol C4 |
| Typ przyłączenia | Montaż na płycie |
| Znamionowe natężenie przepływu [l/min] | 50 |
| Wielkość nominalna | 10 |
| Rodzaj sterowania | Elektryczny ze zintegrowanym układem elektronicznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 4 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 7-biegunowy (6 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 7-biegunowy (6 + PE) według EN 175201-804 |
| Łączność | Wejście wartości zadanej ± 10 V |
| Opis zgodności | CE – kompatybilność elektromagnetyczna 2014/30/UE; dyrektywa RoHS 2011/65/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 6.7 |

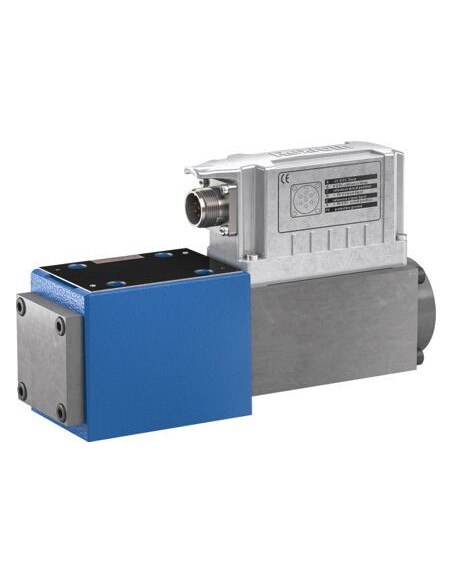

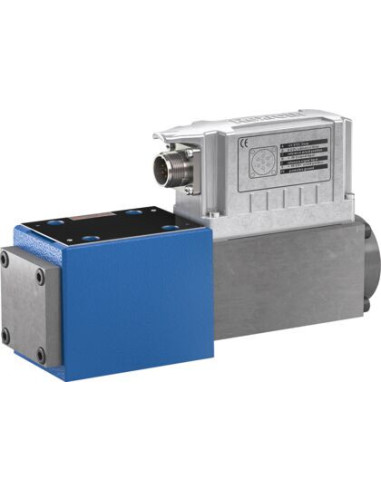

Proporcjonalny zawór kierunkowy 4WRPEH10C4B50L-3X/M/24A1 – R901494254
Proporcjonalny zawór kierunkowy 4WRPEH10C4B50L-3X/M/24A1 to specjalistyczny hydrauliczny zawór suwakowy o nominalnej wielkości 10, przeznaczony do precyzyjnego sterowania kierunkiem przepływu oleju hydraulicznego w wymagających aplikacjach przemysłowych.
Zastosowanie proporcjonalnego zaworu kierunkowego 4WRPEH10C4B50L
Zawór 4WRPEH10C4B50L znajduje zastosowanie wszędzie tam, gdzie wymagana jest wysoka precyzja regulacji przepływu oraz ciśnienia w układach hydraulicznych. Jest powszechnie stosowany w:
- przemysłowych układach automatyki
- maszynach budowlanych i rolniczych
- prasach hydraulicznych
- systemach sterowania liniami produkcyjnymi
- aplikacjach wymagających utrzymania wysokiej dynamiki i powtarzalności pracy
Najważniejsze zalety proporcjonalnego zaworu suwakowego 4WRPEH10C4B50L
Zawór suwakowy bezpośredniego działania zapewnia niezawodne i szybkie przełączanie kierunku przepływu, jest jednocześnie odporny na zmiany obciążenia i trudne warunki robocze. Dzięki zintegrowanemu układowi elektronicznemu gwarantuje stabilność parametrów pracy oraz łatwą komunikację z systemem nadrzędnym poprzez wejście wartości zadanej ± 10 V.
- Wysokie ciśnienie robocze – do 350 bar
- Precyzyjne pozycjonowanie suwaka dzięki wewnętrznemu wycofaniu
- 4 przyłącza i 4 pozycje suwaka – szeroki zakres możliwości sterowania układem hydraulicznym
- Łatwa instalacja na płycie przyłączeniowej (według ISO 4401-05-04-0-05)
Praca i niezawodność w trudnych warunkach
Wytrzymała konstrukcja oraz zastosowanie uszczelnień NBR umożliwiają stosowanie zaworu w szerokim spektrum instalacji przemysłowych oraz układów hydraulicznych korzystających z różnych typów cieczy hydraulicznych (HL, HLP, HLPD, HVLP, HVLPD, HFC). Zawór spełnia wymagania kompatybilności elektromagnetycznej (CE) oraz dyrektywy RoHS.
Typowe możliwości zastosowania zaworu 4WRPEH10C4B50L-3X/M/24A1
- Systemy sterowania ruchem liniowym i obrotowym
- Automatyzacja procesów przemysłowych
- Aplikacje wymagające dokładnej regulacji przepływu oraz utrzymania powtarzalnych parametrów pracy
Wybór proporcjonalnego zaworu kierunkowego 4WRPEH10C4B50L-3X/M/24A1 to gwarancja wysokiej jakości, trwałości oraz bezpieczeństwa pracy nawet w najbardziej wymagających warunkach przemysłowych.
