Wielkość nominalna 10, Symbol C3, Elektryczny ze zintegrowanym układem elektronicznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy, niezawodna regulacja kierunku przepływu oleju zgodnie z symbolem hydraulicznym. Wysoka dokładność dzięki wewnętrznemu wycofaniu pozycji suwaka
- Zawór suwakowy
- Bezpośredniego działania
- Zintegrowana elektronika
- Liniowe właściwości przepływu
Dane techniczne
| Schemat przyłączy | ISO 4401-05-04-0-05 |
| Rodzina produktów | 4WRPEH10 |
| Maks. ciśnienie robocze. [bar] | 350 |
| Symbol graficzny suwaka | Symbol C3 |
| Typ przyłączenia | Montaż na płycie |
| Znamionowe natężenie przepływu [l/min] | 100 |
| Wielkość nominalna | 10 |
| Rodzaj sterowania | Elektryczny ze zintegrowanym układem elektronicznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 4 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 7-biegunowy (6 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 7-biegunowy (6 + PE) według EN 175201-804 |
| Łączność | Wejście wartości zadanej ± 10 V |
| Opis zgodności | CE – kompatybilność elektromagnetyczna 2014/30/UE; dyrektywa RoHS 2011/65/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 6.7 |

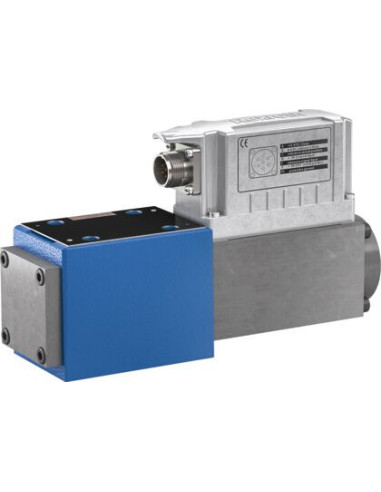

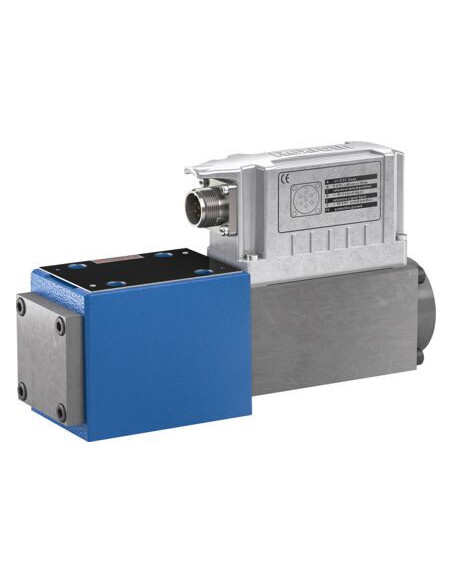

Proporcjonalny zawór kierunkowy hydrauliczny 4WRPEH10C3B100L-3X/M/24A1 – R901493886
Proporcjonalny zawór kierunkowy 4WRPEH10C3B100L-3X/M/24A1 to nowoczesne rozwiązanie przemysłowe przeznaczone do wysokowydajnych układów hydraulicznych. Konstrukcja urządzenia pozwala na precyzyjną kontrolę kierunku przepływu cieczy hydraulicznej zgodnie z wymaganiami systemu, co zapewnia wysoką precyzję działania w aplikacjach wymagających stabilności i niezawodności.
Kluczowe zalety i cechy funkcjonalne proporcjonalnego zaworu hydraulicznego
- Bezpośrednie działanie – szybka reakcja i łatwość sterowania w zaawansowanych systemach automatyki przemysłowej.
- Zintegrowany układ elektroniczny – uproszczenie podłączenia i sterowania, co wpływa na zwiększenie efektywności pracy urządzenia.
- Liniowe właściwości przepływu – dokładna i płynna regulacja przepływu oleju hydraulicznego.
- Wysoka dokładność położenia suwaka – ogranicza błędy sterowania oraz zwiększa powtarzalność procesów przemysłowych.
- Montaż według standardu ISO 4401 – łatwa integracja z większością układów hydraulicznych stosowanych w przemyśle.
Zastosowania proporcjonalnych zaworów kierunkowych 4WRPEH10
Proporcjonalny zawór hydrauliczny 4WRPEH10 znajduje szerokie zastosowanie w wymagających aplikacjach przemysłowych, gdzie istotna jest precyzja regulacji przepływu oraz niezawodność działania. Typowe zastosowania obejmują:
- Układy automatyki przemysłowej oraz linie produkcyjne
- Maszyny do obróbki metalu i tworzyw sztucznych
- Prasy hydrauliczne oraz urządzenia formujące
- Systemy sterowania ruchem w pojazdach specjalistycznych
- Zaawansowane systemy testowe i laboratoryjne
Najważniejsze korzyści z zastosowania zaworu 4WRPEH10C3B100L-3X/M/24A1
Wysoka żywotność oraz odporność na intensywną eksploatację to kluczowe cechy tego modelu. Stosowanie różnych rodzajów cieczy hydraulicznych, szeroka kompatybilność z normami oraz możliwość pracy pod ciśnieniem do 350 barów zapewniają wszechstronność i szeroki zakres zastosowań. Wyposażenie w zaawansowane uszczelnienia NBR skutecznie zapobiega wyciekom i podnosi bezpieczeństwo użytkowania w aplikacjach przemysłowych.
Dlaczego warto wybrać proporcjonalny zawór kierunkowy z serii 4WRPEH10?
Dzięki łatwości montażu, możliwości zdalnego sterowania oraz zapewnieniu stabilnych parametrów pracy, zawór ten jest często wykorzystywany przez producentów i integratorów układów hydraulicznych w branży przemysłowej, produkcyjnej oraz automatyce. Nowoczesna konstrukcja zaworu przekłada się na wymierne korzyści techniczne i eksploatacyjne, gwarantując niezawodność i precyzję nawet w najbardziej wymagających aplikacjach.
