Dostępny

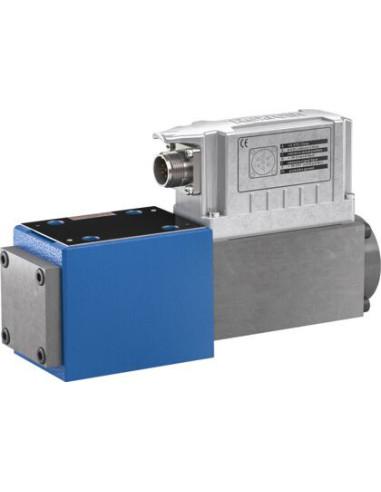

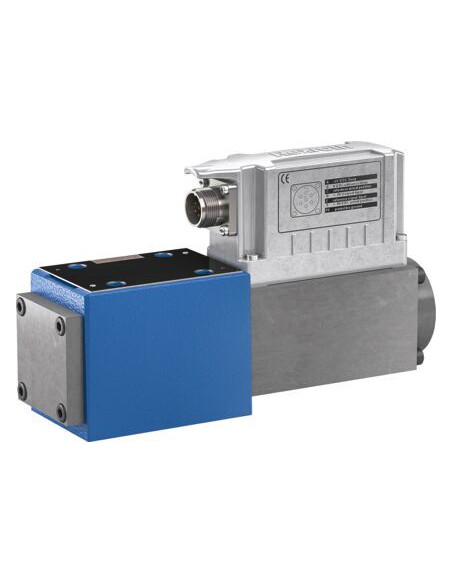

Wielkość nominalna 10, Symbol C4, Elektryczny ze zintegrowanym układem elektronicznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy, niezawodna regulacja kierunku przepływu oleju zgodnie z symbolem hydraulicznym. Wysoka dokładność dzięki wewnętrznemu wycofaniu pozycji suwaka
- Zawór suwakowy
- Bezpośredniego działania
- Zintegrowana elektronika
- Liniowe właściwości przepływu
Dane techniczne
| Schemat przyłączy | ISO 4401-05-04-0-05 |
| Rodzina produktów | 4WRPEH10 |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 120 |
| Symbol graficzny suwaka | Symbol C4 |
| Typ przyłączenia | Montaż na płycie |
| Znamionowe natężenie przepływu [l/min] | 100 |
| Wielkość nominalna | 10 |
| Rodzaj sterowania | Elektryczny ze zintegrowanym układem elektronicznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 4 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 7-biegunowy (6 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 7-biegunowy (6 + PE) według EN 175201-804 |
| Łączność | Wejście wartości zadanej ± 10 V |
| Opis zgodności | CE – kompatybilność elektromagnetyczna 2014/30/UE; dyrektywa RoHS 2011/65/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 6.76 |
Proporcjonalny zawór kierunkowy 4WRPEH10C4B100L-3X/M/24A1 – zaawansowane rozwiązanie dla hydrauliki przemysłowej
Proporcjonalny zawór kierunkowy 4WRPEH10C4B100L-3X/M/24A1 (kod: R901411433) to wysokiej klasy komponent hydrauliczny, przeznaczony do precyzyjnego sterowania przepływem oleju hydraulicznego w systemach o dużym zapotrzebowaniu na moc i niezawodność działania. Dzięki zintegrowanej elektronice oraz bezpośredniemu sterowaniu elektrycznemu, zawór umożliwia płynną i precyzyjną regulację kierunku przepływu cieczy, co przekłada się na wysoką efektywność i bezpieczeństwo pracy całego układu hydraulicznego.
Funkcjonalność i działanie kierunkowego zaworu proporcjonalnego
Zawór 4WRPEH10C4B100L-3X/M/24A1 działa jako bezpośredni zawór suwakowy, co zapewnia szybkie i dokładne reakcje na sygnały sterujące. Zastosowanie symbolu C4 pozwala na uzyskanie liniowych charakterystyk przepływu, co jest kluczowe przy zadaniach wymagających precyzji w pozycjonowaniu i regulacji ciśnienia. Wewnętrzne wycofanie pozycji suwaka zwiększa niezawodność i zapewnia wysoką dokładność pracy, nawet przy częstych zmianach obciążenia lub kierunku przepływu.
Kluczowe zalety i zastosowania zaworu proporcjonalnego 4WRPEH10C4B100L-3X/M/24A1
- Precyzyjne sterowanie przepływem – możliwość sterowania wartością przepływu na podstawie sygnału zadawczego ±10V.
- Zintegrowana elektronika – łatwiejsze wdrożenie do układów automatyki oraz szybsza diagnostyka i obsługa serwisowa.
- Montaż na płycie przyłączeniowej – zgodny ze standardem ISO 4401, co ułatwia integrację w istniejących systemach.
- Wysoka odporność na ciśnienie – maksymalne ciśnienie pracy do 350 bar, co umożliwia zastosowanie w wymagających instalacjach przemysłowych.
- Niezawodna praca przy wielu typach cieczy hydraulicznych – kompatybilność z powszechnie stosowanymi olejami oraz cieczami typu HFC.
- Zgodność z normami CE oraz dyrektywą RoHS – bezpieczeństwo i zgodność z wymaganiami dotyczącymi elektromagnetycznej kompatybilności oraz ochrony środowiska.
Typowe zastosowania przemysłowe
Zawory proporcjonalne 4WRPEH10C4B100L-3X/M/24A1 znajdują zastosowanie w nowoczesnych liniach produkcyjnych, prasach hydraulicznych, maszynach do formowania wtryskowego, systemach automatyki przemysłowej oraz układach ruchu liniowego, które wymagają dynamicznej, płynnej regulacji kierunku i natężenia przepływu oleju hydraulicznego. Są chętnie stosowane w aplikacjach, które wymagają zarówno wysokiej szybkości działania, jak i stabilności w utrzymywaniu zadanych parametrów pracy.
Dlaczego warto stosować zawory proporcjonalne w układach hydraulicznych?
Stosowanie zaworów proporcjonalnych z elektrycznym sterowaniem i zintegrowaną elektroniką pozwala na zwiększenie efektywności energetycznej, poprawę precyzji operacji oraz zminimalizowanie ryzyka awarii dzięki szybkim reakcjom na zmienne warunki pracy. Zawory te umożliwiają zdalną regulację oraz monitorowanie stanu technicznego, co przekłada się na ograniczenie przestojów i poprawę wydajności całych systemów hydraulicznych.
