Dostępny
Wielkość nominalna 10, Symbol W1, Elektryczny ze zintegrowanym układem elektronicznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodne sterowanie kierunkiem przepływu oleju zgodnie z symbolem hydraulicznym.
- Zawór suwakowy
- Bezpośredniego działania
- Z cyfrową elektroniką On-Board
Dane techniczne
| Schemat przyłączy | ISO 4401-05-04-0-05 |
| Rodzina produktów | 4WREE 10 |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 180 |
| Symbol graficzny suwaka | Symbol W1 |
| Typ przyłączenia | Montaż na płycie |
| Znamionowe natężenie przepływu [l/min] | 75 |
| Wielkość nominalna | 10 |
| Rodzaj sterowania | Elektryczny ze zintegrowanym układem elektronicznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 3 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 7-biegunowy (6 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 7-biegunowy (6 + PE) według EN 175201-804 |
| Łączność | Analogowy, wartość zadana ±10 V |
| Opis zgodności | Deklaracja Zgodności CE wg dyrektywy EMC 2014/30/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HDFR |
| Uszczelnienia | FKM |
| Masa [kg] | 7.3 |

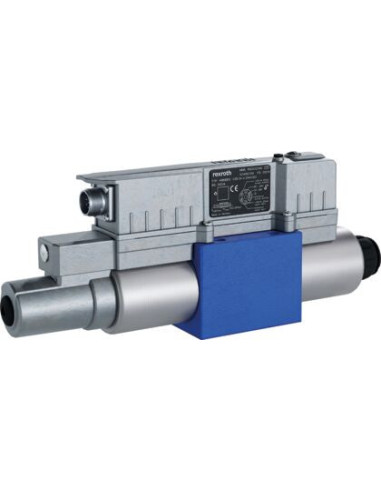

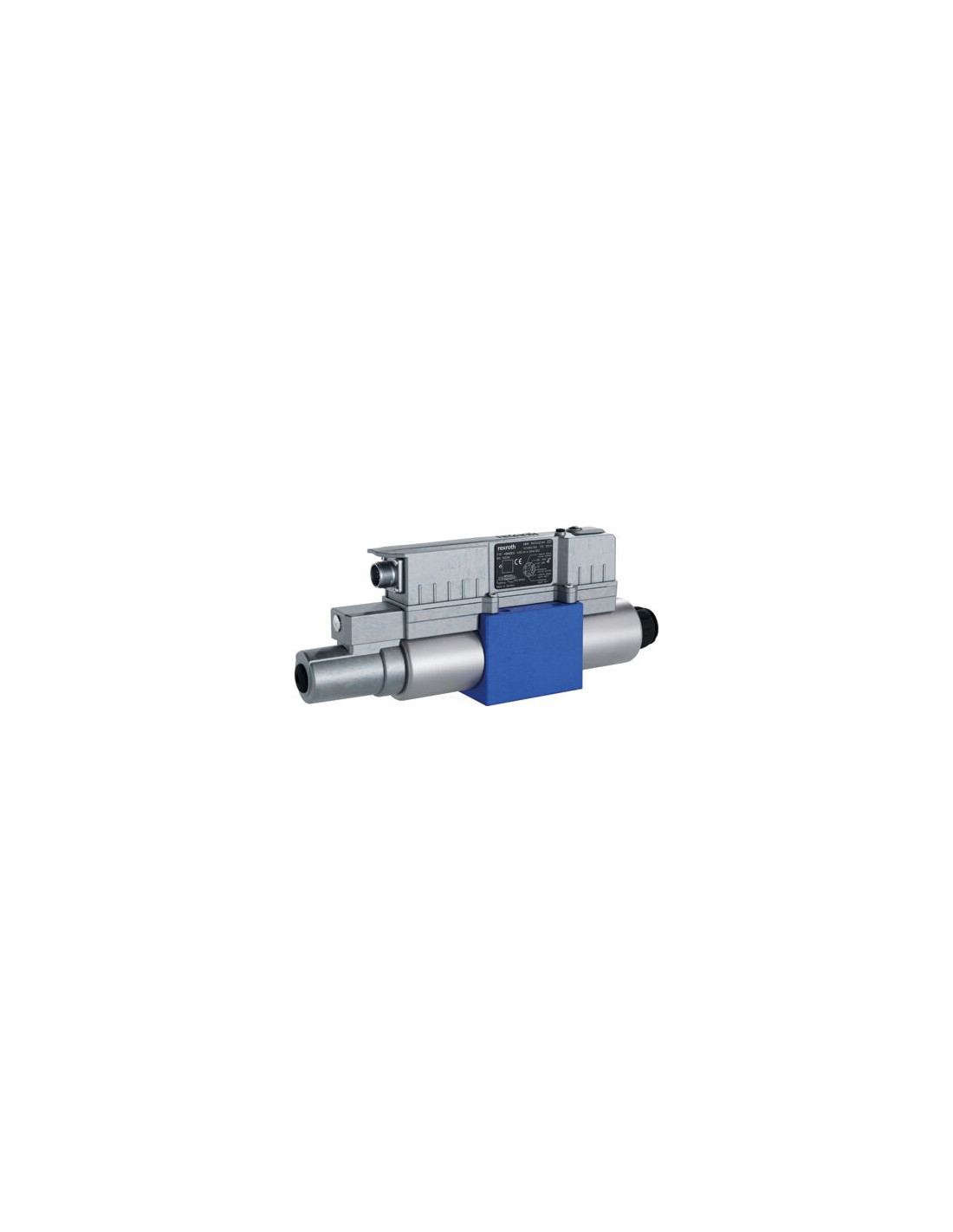

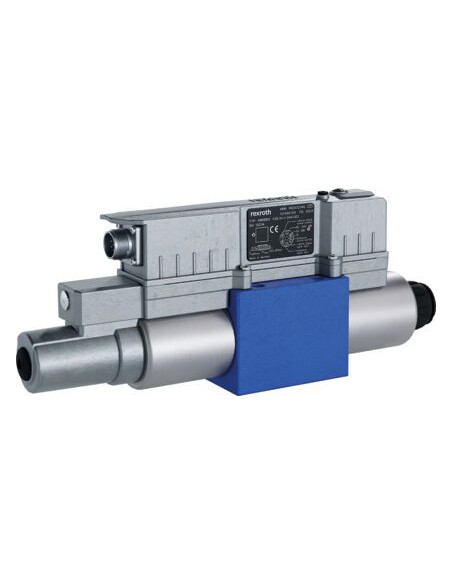

Proporcjonalny zawór kierunkowy 4WREE10W1-75-3X/V/24A1 Rexroth – niezawodność sterowania hydraulicznego
Proporcjonalny zawór kierunkowy 4WREE10W1-75-3X/V/24A1 to nowoczesne urządzenie hydrauliczne, które znajduje zastosowanie w zaawansowanych układach przemysłowych, gdzie kluczowe jest precyzyjne kierowanie przepływem oleju hydraulicznego. Wyposażony w zintegrowaną cyfrową elektronikę On-Board, zawór gwarantuje płynną pracę oraz wysoki poziom niezawodności, pozwalając na realizację nawet najbardziej wymagających zadań w sektorze przemysłowym.
Zalety proporcjonalnych zaworów kierunkowych Rexroth
- Precyzyjne sterowanie przepływem – sterowanie elektryczne zapewnia pełną kontrolę nad kierunkiem, natężeniem oraz szybkością przepływu medium.
- Wysokie maksymalne ciśnienie robocze do 350 bar – umożliwia pracę w aplikacjach wymagających dużych obciążeń i wytrzymałości.
- Maksymalna wydajność przepływu do 180 l/min – pozwala na obsługę szerokiego zakresu procesów hydraulicznych.
- Zintegrowana elektronika cyfrowa – eliminuje konieczność stosowania zewnętrznych regulatorów, ograniczając miejsce montażu i upraszczając instalację.
- Uniwersalność montażu – standard ISO 4401-05-04-0-05, kompatybilność z typowymi płytami montażowymi.
Zastosowanie zaworu kierunkowego proporcjonalnego 4WREE10W1-75-3X/V/24A1
Proporcjonalne zawory kierunkowe z serii 4WREE 10 to elementy wykorzystywane w różnorodnych instalacjach hydraulicznych – zarówno w przemyśle maszynowym, automatyce, jak i w specjalistycznych pojazdach roboczych oraz urządzeniach budowlanych. Model 4WREE10W1-75-3X/V/24A1 sprawdza się w układach wymagających szybkiego i powtarzalnego sterowania siłownikami oraz napędami hydraulicznymi.
Typowe branże wykorzystujące ten zawór to:
- Przemysł maszynowy i produkcyjny – aplikacje pras hydraulicznych, maszyn do formowania czy linii montażowych.
- Automatyka przemysłowa – złożone układy sterowania maszynami wymagające precyzyjnej regulacji ruchów i sił.
- Transport i logistyka – układy napędowe i sterujące urządzeń dźwigowych oraz systemów podnoszących.
- Budownictwo i rolnictwo – maszyny z napędami hydraulicznymi, które wymagają precyzyjnej regulacji wysięgów, ruchów i rozdziału mocy.
Możliwości i funkcjonalności zaworu hydraulicznego Rexroth
W zaworze zastosowano sygnał sterujący analogowy ±10 V, umożliwiający efektywną integrację z większością rozbudowanych układów sterowania. Zawór suwakowy o trzech pozycjach i czterech przyłączach oferuje szerokie spektrum konfiguracji pracy, dostosowując się do indywidualnych potrzeb instalacji hydraulicznej. Wysoka kompatybilność z różnymi cieczami hydraulicznymi oraz trwałe uszczelnienia FKM zapewniają długą żywotność i odporność urządzenia.
Istotną zaletą jest wysoka niezawodność oraz prosta diagnostyka dzięki cyfrowym układom sterującym. Dzięki zintegrowanej elektronice oraz intuicyjnemu podłączeniu czas uruchomienia i konserwacji urządzenia zostaje zredukowany do minimum.
