Wielkość nominalna 10, Symbol W1, Elektryczny ze zintegrowanym układem elektronicznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodne sterowanie kierunkiem przepływu oleju zgodnie z symbolem hydraulicznym.
- Zawór suwakowy
- Bezpośredniego działania
- Z cyfrową elektroniką On-Board
Dane techniczne
| Schemat przyłączy | ISO 4401-05-04-0-05 |
| Rodzina produktów | 4WREE 10 |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 180 |
| Symbol graficzny suwaka | Symbol W1 |
| Typ przyłączenia | Montaż na płycie |
| Znamionowe natężenie przepływu [l/min] | 50 |
| Wielkość nominalna | 10 |
| Rodzaj sterowania | Elektryczny ze zintegrowanym układem elektronicznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 3 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 7-biegunowy (6 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 7-biegunowy (6 + PE) według EN 175201-804 |
| Łączność | Analogowe, wartość zadana 4 … 20 mA |
| Opis zgodności | Deklaracja Zgodności CE wg dyrektywy EMC 2014/30/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HDFR |
| Uszczelnienia | FKM |
| Masa [kg] | 7.3 |

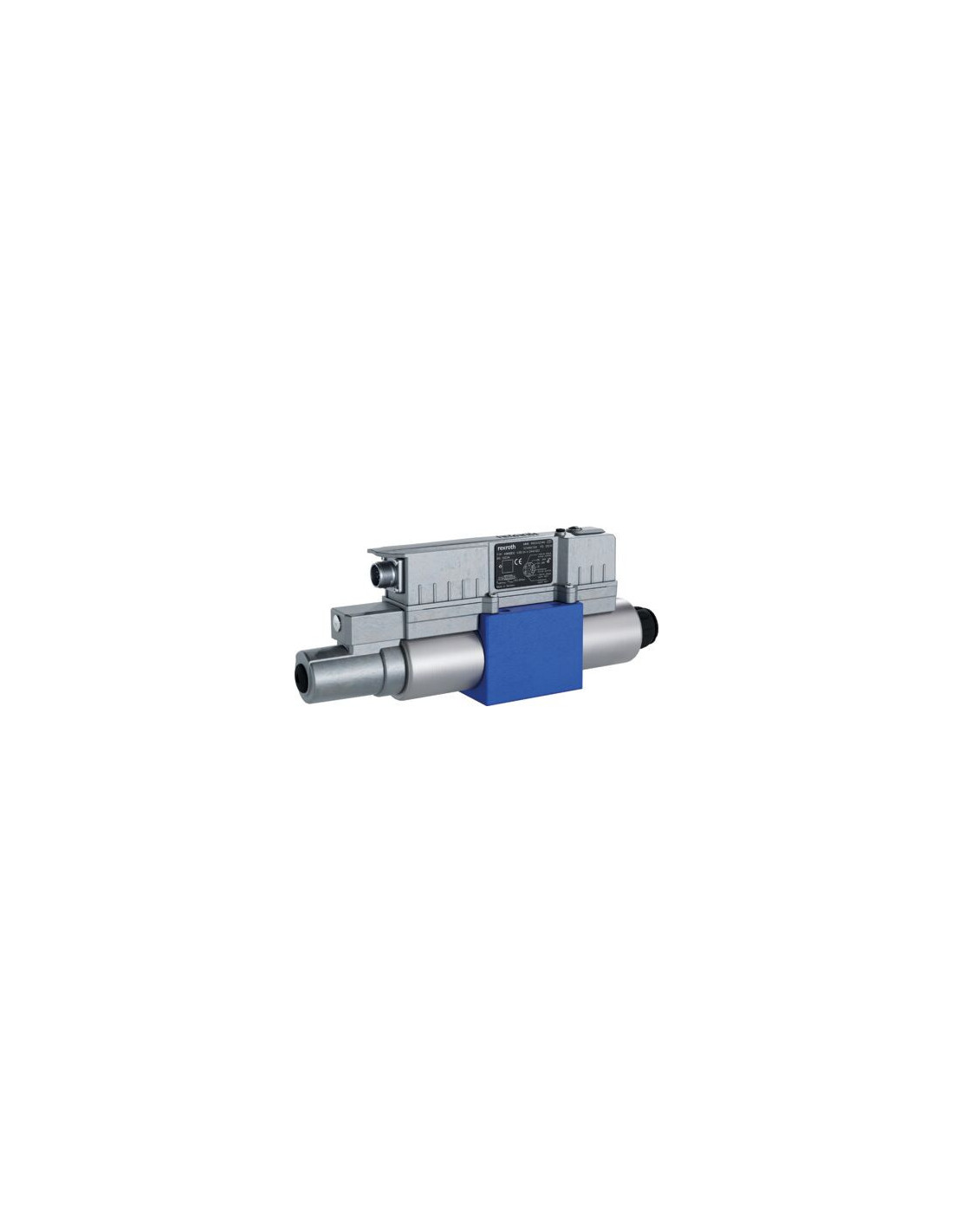

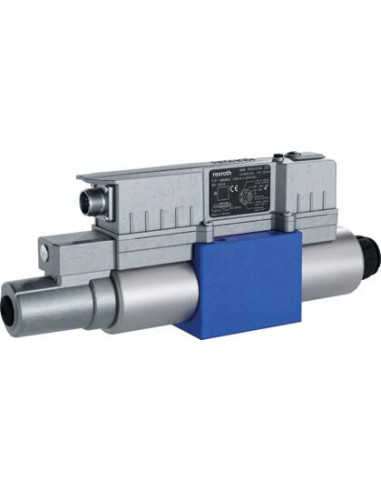

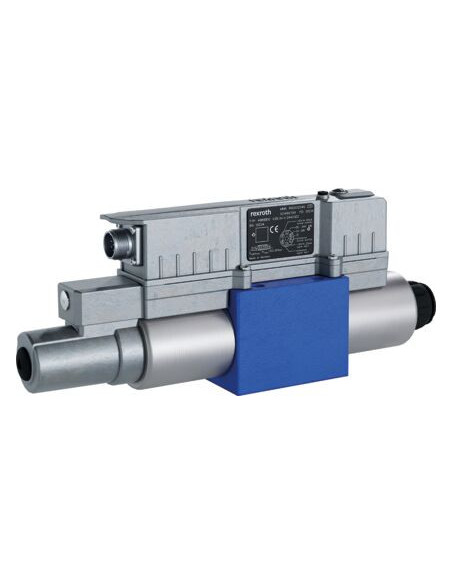

Proporcjonalny zawór kierunkowy Rexroth 4WREE10W1-50-3X/V/24F1 – wysoka precyzja sterowania hydrauliką
Proporcjonalny zawór kierunkowy 4WREE10W1-50-3X/V/24F1 renomowanej marki Rexroth to zaawansowany element sterowania, przeznaczony do zastosowań przemysłowych, które wymagają precyzyjnej regulacji kierunku i natężenia przepływu oleju hydraulicznego. Produkt ten jest stworzony do pracy w układach hydraulicznych o wysokim zakresie mocy, zapewniając niezawodność działania nawet w najbardziej wymagających warunkach.
Możliwości zastosowania i zalety proporcjonalnego zaworu hydraulicznego 4WREE 10
Zawór kierunkowy 4WREE10W1-50-3X/V/24F1 sprawdzi się doskonale w różnorodnych aplikacjach przemysłowych, takich jak maszyny produkcyjne, prasy hydrauliczne, systemy automatyki przemysłowej oraz linie montażowe, a także w zaawansowanych systemach napędów hydraulicznych. Jego najważniejsze zalety to:
- Wysoka precyzja sterowania kierunkiem przepływu dzięki cyfrowej elektronice On-Board
- Bezpośrednie działanie – szybka reakcja na sygnały sterujące
- Zintegrowany układ elektroniczny – eliminacja konieczności stosowania dodatkowych kontrolerów zewnętrznych
- Duża elastyczność zastosowań – kompatybilność z różnymi cieczami hydraulicznymi oraz możliwość pracy z szerokim zakresem natężenia przepływu i ciśnienia
- Łatwość integracji – standard montażowy zgodny z ISO 4401 oraz wygodne przyłącze elektryczne (wtyk 7-biegunowy)
- Zgodność z dyrektywą EMC 2014/30/UE – gwarancja bezpieczeństwa użytkowania w środowisku przemysłowym
Kluczowe cechy techniczne zaworu kierunkowego Rexroth 4WREE10W1-50-3X/V/24F1
Hydrauliczny zawór proporcjonalny w wykonaniu suwakowym charakteryzuje się nominalną wielkością 10, pracą pod maksymalnym ciśnieniem dochodzącym do 350 bar, a jego maksymalne natężenie przepływu wynosi 180 l/min. Przeznaczony jest do montażu na płycie według standardu ISO, co ułatwia jego zastosowanie w istniejących oraz nowych układach hydraulicznych. Zasilanie układu odbywa się za pomocą napięcia 24 VDC, a sygnał zadany korzysta z protokołu analogowego 4–20 mA, co umożliwia integrację z większością systemów sterowania przemysłowego. Trzy pozycje suwaka zapewniają wszechstronność działania w zakresie sterowania przepływem i kierunkiem oleju hydraulicznego.
Zastosowanie zaworów proporcjonalnych w nowoczesnych układach hydraulicznych
Zawory proporcjonalne, takie jak Rexroth 4WREE 10, są szeroko stosowane w nowoczesnych układach automatyki przemysłowej, gdzie wymagana jest precyzyjna regulacja ruchów siłowników oraz płynna zmiana parametrów pracy. Stanowią kluczowy element w prasach hydrauliczych, obrabiarkach, maszynach budowlanych, systemach podnośnikowych oraz urządzeniach transportu bliskiego. Umożliwiają realizację złożonych algorytmów sterowania oraz zapewniają bezpieczną i skuteczną pracę maszyn hydraulicznych.
Główne korzyści z wykorzystania zaworu hydraulicznego 4WREE10W1-50-3X/V/24F1
- Optymalizacja pracy napędów hydraulicznych dzięki precyzyjnej kontroli nad kierunkiem i natężeniem przepływu
- Redukcja zużycia energii oraz ograniczenie strat w układzie hydraulicznym
- Łatwość adaptacji do różnych aplikacji przemysłowych
- Wysoka niezawodność i trwałość dzięki solidnej konstrukcji oraz zastosowaniu wytrzymałych materiałów, takich jak FKM
Proporcjonalny zawór kierunkowy 4WREE10W1-50-3X/V/24F1 to nowoczesne i efektywne rozwiązanie dla branży automatyki przemysłowej, umożliwiające realizację zaawansowanych procesów sterowania hydrauliką z gwarancją trwałości i bezpieczeństwa pracy.
