Wielkość nominalna 6, Symbol E1, Elektryczny ze zintegrowanym układem elektronicznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy, niezawodna regulacja kierunku przepływu oleju zgodnie z symbolem hydraulicznym, wysoka dokładność dzięki wewnętrznemu wycofaniu pozycji suwaka
- Zawór suwakowy
- Bezpośredniego działania
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | 4WREE6 |
| Położenie montażowe | dowolne |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 80 |
| Symbol graficzny suwaka | Symbol E1 |
| Typ przyłączenia | Montaż na płycie |
| Znamionowe natężenie przepływu [l/min] | 32 |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | Elektryczny ze zintegrowanym układem elektronicznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 3 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 7-biegunowy (6 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 7-biegunowy (6 + PE) według EN 175201-804 |
| Łączność | Analogowy, wartość zadana ±10 V |
| Opis zgodności | CE – kompatybilność elektromagnetyczna 2014/30/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR |
| Uszczelnienia | FKM |
| Masa [kg] | 2.64 |

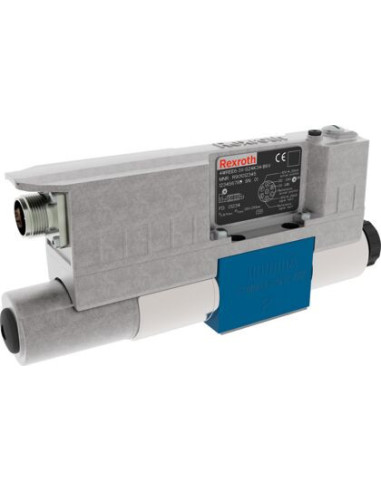

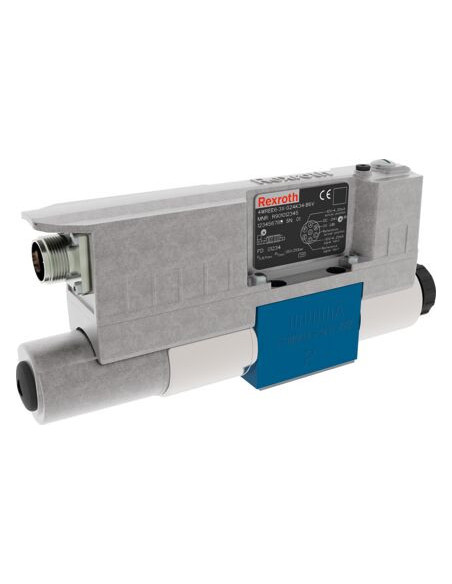

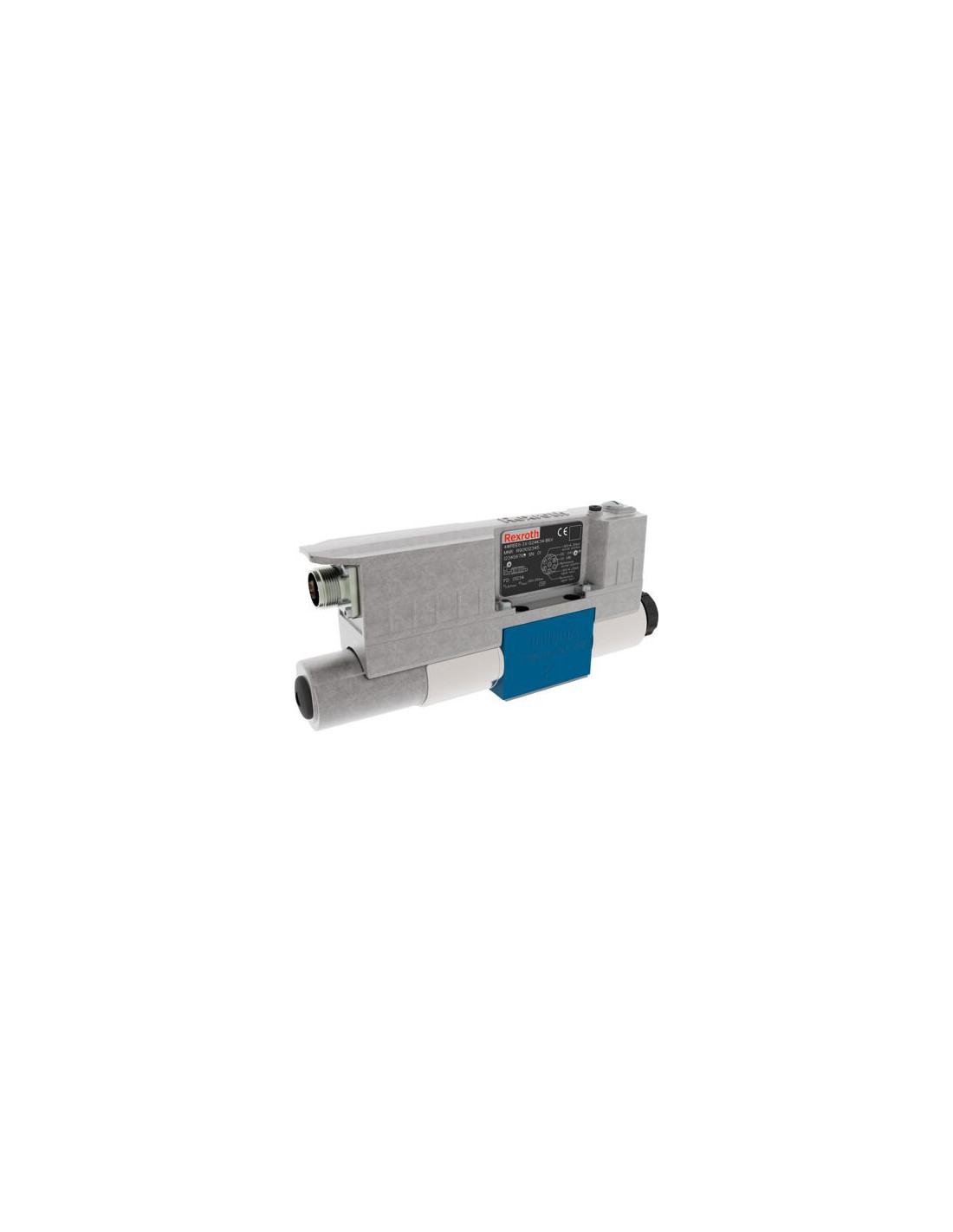

Proporcjonalny zawór kierunkowy 4WREE6E1-32-3X/V/24A1 Rexroth – Zaawansowany zawór hydrauliczny do precyzyjnej kontroli przepływu
Proporcjonalny zawór kierunkowy 4WREE6E1-32-3X/V/24A1 to wysokiej klasy urządzenie hydrauliczne, zaprojektowane z myślą o wysokowydajnych systemach sterowania przepływem oleju hydraulicznego. Wyprodukowany przez renomowaną firmę Rexroth, charakteryzuje się solidną konstrukcją oraz nowoczesną technologią. Element ten dedykowany jest aplikacjom przemysłowym, w których wymagana jest precyzyjna regulacja i powtarzalność działania.
Zalety i cechy wyróżniające proporcjonalny zawór kierunkowy Rexroth 4WREE6E1-32-3X/V/24A1
- Bezpośrednie działanie – szybka i pewna reakcja na sygnały sterujące
- Zintegrowany układ elektroniczny – umożliwia łatwą implementację w istniejących systemach oraz redukuje konieczność stosowania dodatkowych elementów sterujących
- Wysoka dokładność oraz stabilność położenia suwaka, zapewniona dzięki wewnętrznemu wycofaniu pozycji
- Uniwersalność montażu – możliwość montażu w dowolnej pozycji pozwala na dopasowanie do różnych aplikacji
- Maksymalne ciśnienie robocze wynosi 350 bar, a przepływ nominalny dochodzi do 32 l/min
- Obsługuje wiele typów cieczy hydraulicznych oraz charakteryzuje się wysoką odpornością na agresywne warunki przemysłowe dzięki uszczelnieniom FKM
- Łączność analogowa – sygnał zadany ±10 V ułatwia integrację z większością systemów automatyki przemysłowej
- Spełnia wymagania kompatybilności elektromagnetycznej według normy CE (2014/30/UE)
Typowe zastosowania zaworu proporcjonalnego 4WREE6 w hydraulice przemysłowej
Zawór proporcjonalny 4WREE6E1-32-3X/V/24A1 znajduje zastosowanie w szerokim spektrum maszyn i instalacji, w których konieczne jest precyzyjne sterowanie kierunkiem przepływu oraz szybkością ruchu odbiorników hydraulicznych. Najczęściej wykorzystuje się go w:
- Prasach hydraulicznych i maszynach obróbczych
- Automatycznych liniach produkcyjnych i montażowych
- Systemach podnośników i urządzeń dźwigowych
- Konstrukcjach maszyn ciężkich, rolniczych oraz transportowych
- Układach hydrauliki przemysłowej wymagających szybkiej reakcji i wysokiej dokładności regulacji
Opis konstrukcji i funkcjonalności zaworu kierunkowego 4WREE6E1-32-3X/V/24A1
Prezentowany zawór suwakowy to urządzenie sterowane elektrycznie, wyposażone w nowoczesny zintegrowany układ elektroniczny oraz 7-biegunowy wtyk przyrządowy zgodny z normą EN 175201-804. Konstrukcja przystosowana do montażu na płycie zgodnie z normą ISO 4401 umożliwia łatwą wymianę i modernizację istniejących układów hydraulicznych. Wytrzymała obudowa oraz solidne wykonanie wpływają na długotrwałą i bezawaryjną pracę nawet w najbardziej wymagających warunkach przemysłowych.
Proporcjonalny zawór kierunkowy Rexroth 4WREE6E1-32-3X/V/24A1 to precyzyjne i niezawodne rozwiązanie dla nowoczesnych systemów hydraulicznych, zapewniające wysoką wydajność i elastyczność montażu.
