Dostępny
Wielkość nominalna 10, Symbol C3, Elektryczny ze zintegrowanym układem elektronicznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy, niezawodna regulacja kierunku przepływu oleju zgodnie z symbolem hydraulicznym. Wysoka dokładność dzięki wewnętrznemu wycofaniu pozycji suwaka
- Zawór suwakowy
- Bezpośredniego działania
Dane techniczne
| Schemat przyłączy | ISO 4401-05-04-0-05 |
| Rodzina produktów | 4WRPEH10 |
| Maks. ciśnienie robocze. [bar] | 350 |
| Symbol graficzny suwaka | Symbol C3 |
| Typ przyłączenia | Montaż na płycie |
| Znamionowe natężenie przepływu [l/min] | 50 |
| Wielkość nominalna | 10 |
| Rodzaj sterowania | Elektryczny ze zintegrowanym układem elektronicznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 4 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 7-biegunowy (6 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 7-biegunowy (6 + PE) według EN 175201-804 |
| Łączność | Analogowe, wartość zadana 4 … 20 mA |
| Opis zgodności | CE – kompatybilność elektromagnetyczna 2014/30/UE; dyrektywa RoHS 2011/65/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 6.72 |

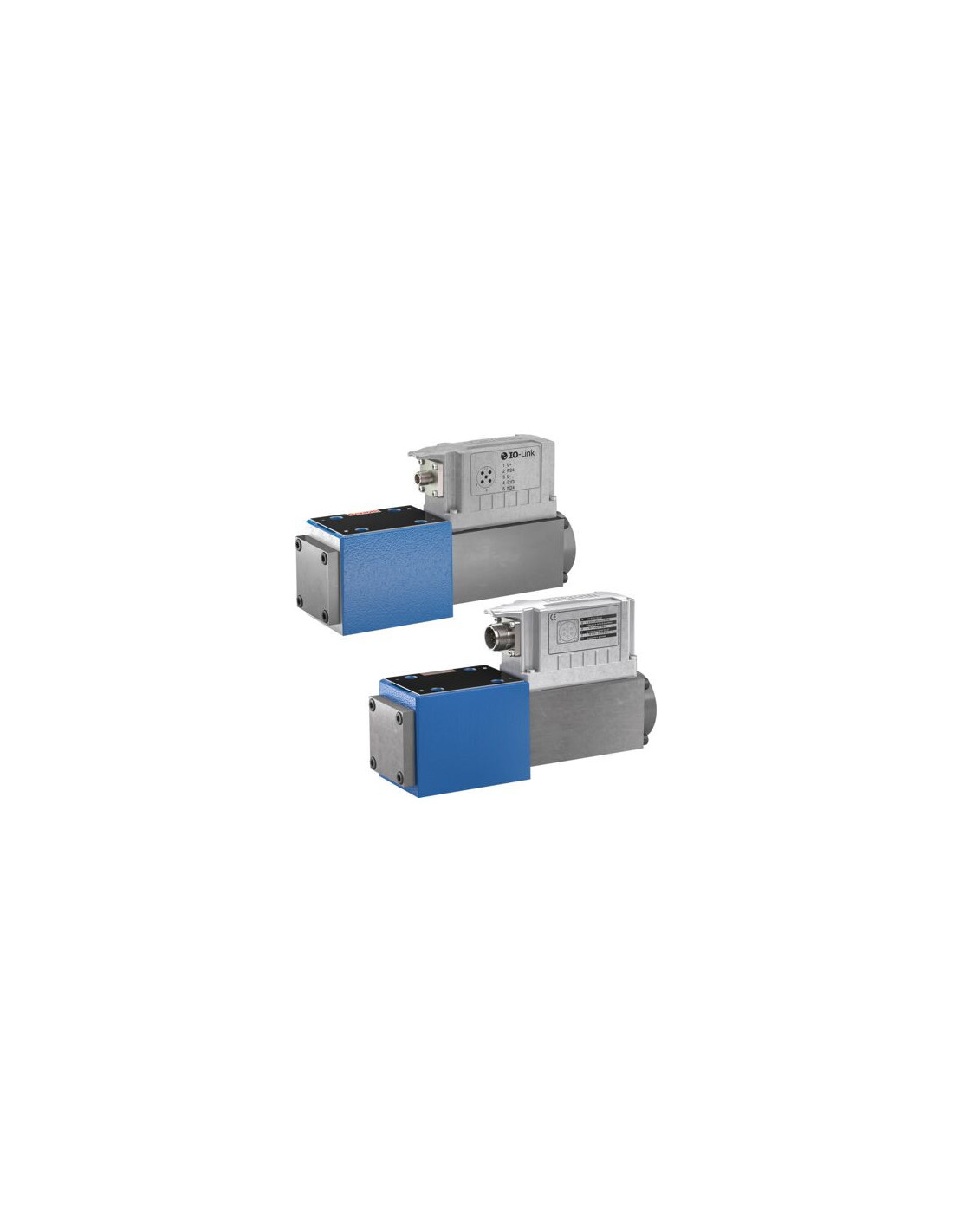

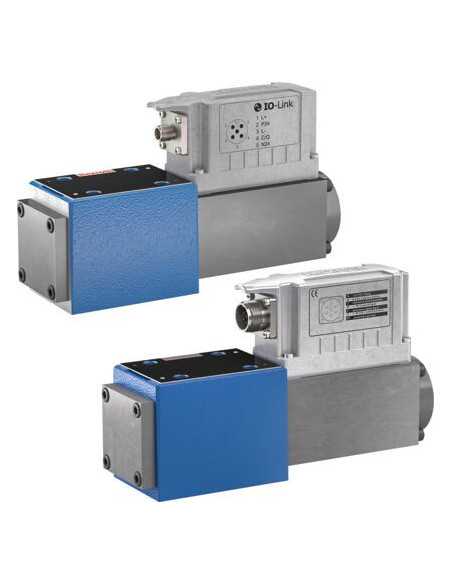

Proporcjonalny zawór kierunkowy 4WRPEH10C3B50L-3X/M/24F1 — hydraulika precyzyjna do zastosowań przemysłowych
Proporcjonalny zawór kierunkowy 4WRPEH10C3B50L-3X/M/24F1 (kod produktu: R901526122) to zaawansowany element hydrauliki siłowej, zaprojektowany do sterowania przepływem cieczy w układach o wysokim zakresie mocy. Sprawdza się w wymagających aplikacjach automatyki przemysłowej, gdzie kluczowa jest precyzja sterowania kierunkiem i natężeniem przepływu oleju hydraulicznego.
Charakterystyka zaworu suwakowego 4WRPEH10
Ten model charakteryzuje się bezpośrednim działaniem, co przekłada się na szybką reakcję i wysoką powtarzalność parametrów pracy. Dzięki zintegrowanemu układowi elektronicznemu możliwa jest płynna regulacja oraz łatwiejsza integracja z systemami sterowania maszyn i linii produkcyjnych.
Zalety i możliwości wykorzystania
- Wysoka dokładność pozycjonowania suwaka — precyzyjna regulacja kierunku przepływu oleju zgodnie z ustalonym symbolem hydraulicznym.
- Wydajność w trudnych warunkach — maksymalne ciśnienie robocze do 350 barów oraz obsługa różnych rodzajów cieczy hydraulicznych (HL, HLP, HLPD, HVLP, HVLPD, HFC).
- Łatwa integracja z układami elektronicznymi — analogowe wejście wartości zadanej 4 … 20 mA oraz standardowe wyprowadzenie elektryczne 7-biegunowe (6 + PE) według EN 175201-804.
- Kompaktowa konstrukcja umożliwiająca montaż na płycie zgodnie ze standardem ISO 4401-05-04-0-05.
- Zgodność z wymogami bezpieczeństwa i ochrony środowiska — spełnienie norm CE (kompatybilność elektromagnetyczna, dyrektywa RoHS).
Typowe zastosowania proporcjonalnych zaworów kierunkowych
Zawory z serii 4WRPEH10 wykorzystywane są w takich zastosowaniach jak:
- Automatyka przemysłowa i linie produkcyjne — precyzyjne sterowanie elementami wykonawczymi, siłownikami i napędami hydraulicznymi.
- Maszyny budowlane i rolnicze — niezawodne przełączanie i rozdział strumienia oleju hydraulicznego w systemach mobilnych.
- Prasy i obrabiarki — zapewnienie płynnej i powtarzalnej pracy w cyklach produkcyjnych wymagających dokładnego sterowania położeniem i siłą.
- Systemy testowe — wszędzie tam, gdzie kluczowa jest precyzja i elastyczność sterowania przepływem.
Podsumowanie
Proporcjonalny zawór kierunkowy 4WRPEH10C3B50L-3X/M/24F1 to rozwiązanie dla wysokowydajnych układów hydrauliki siłowej, w których liczą się niezawodność, precyzja oraz możliwość łatwej integracji z nowoczesnymi systemami automatyki. Bezpośrednie sterowanie, szeroki zakres zastosowań oraz spełnienie norm przemysłowych czynią ten model optymalnym wyborem w branżach wymagających zaawansowanych rozwiązań hydraulicznych.
