Wielkość nominalna 10, Symbol C4, Elektryczny ze zintegrowanym układem elektronicznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy, niezawodna regulacja kierunku przepływu oleju zgodnie z symbolem hydraulicznym. Wysoka dokładność dzięki wewnętrznemu wycofaniu pozycji suwaka
- Zawór suwakowy
- Bezpośredniego działania
Dane techniczne
| Schemat przyłączy | ISO 4401-05-04-0-05 |
| Rodzina produktów | 4WRPEH10 |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 120 |
| Symbol graficzny suwaka | Symbol C4 |
| Typ przyłączenia | Montaż na płycie |
| Znamionowe natężenie przepływu [l/min] | 100 |
| Wielkość nominalna | 10 |
| Rodzaj sterowania | Elektryczny ze zintegrowanym układem elektronicznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 4 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 7-biegunowy (6 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 7-biegunowy (6 + PE) według EN 175201-804 |
| Łączność | Analogowe, wartość zadana 4 … 20 mA |
| Opis zgodności | CE – kompatybilność elektromagnetyczna 2014/30/UE; dyrektywa RoHS 2011/65/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 6.6 |

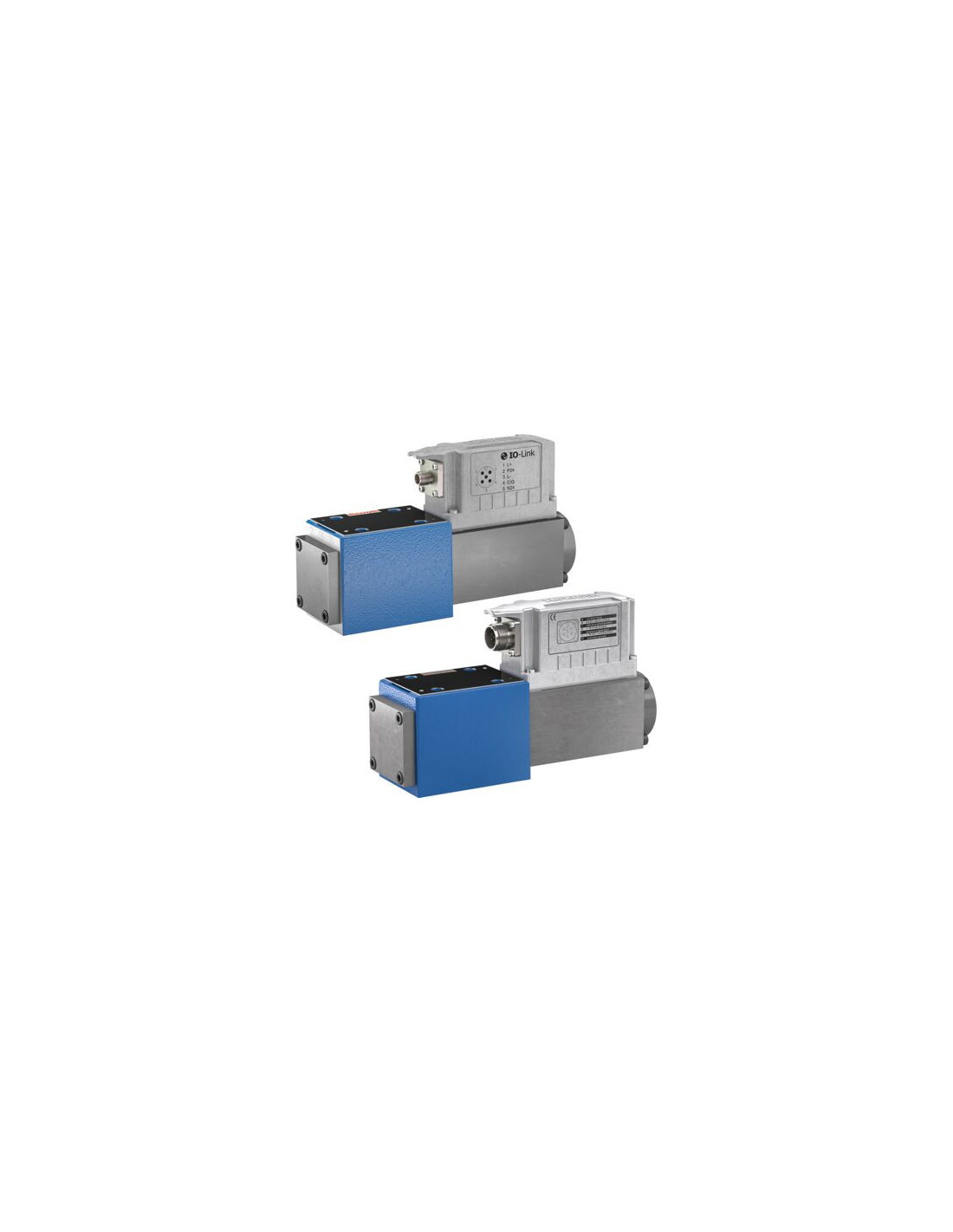

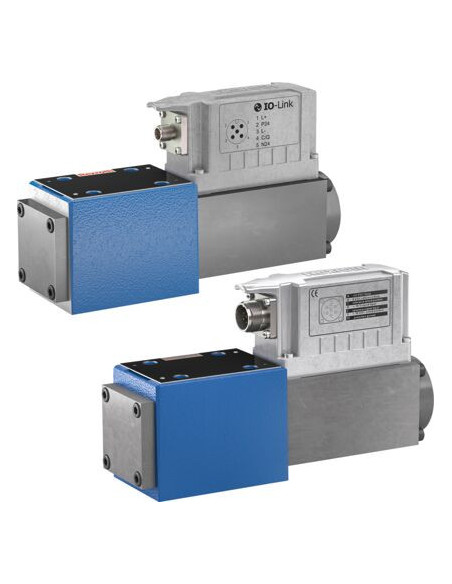

Proporcjonalny zawór kierunkowy 4WRPEH10C4B100L-3X/M/24F1 – precyzyjna kontrola przepływu hydraulicznego
Proporcjonalny zawór kierunkowy 4WRPEH10C4B100L-3X/M/24F1, oznaczony kodem R901526125, to zaawansowane rozwiązanie do przemysłowych układów hydraulicznych, które zapewnia precyzyjną regulację kierunku przepływu oleju oraz wysoką niezawodność działania w szerokim zakresie mocy i ciśnienia.
Zastosowanie zaworu proporcjonalnego 4WRPEH10C4B100L-3X/M/24F1
To urządzenie znajduje szerokie zastosowanie w układach automatyki przemysłowej, maszynach produkcyjnych, prasach hydraulicznych oraz w zaawansowanych systemach sterowania ruchem. Wysoka dokładność pozycjonowania suwaka umożliwia kontrolowanie zarówno prędkości, jak i kierunku elementów wykonawczych, co przekłada się na zwiększoną efektywność i bezpieczeństwo procesów technologicznych.
Najważniejsze zalety zaworu hydraulicznego 4WRPEH10C4B100L-3X/M/24F1
- Precyzyjne sterowanie przepływem dzięki zintegrowanemu układowi elektronicznemu – możliwość ustawiania położenia suwaka w sposób płynny i proporcjonalny do zadanej wartości.
- Wysoka odporność na obciążenia – nominalne ciśnienie robocze do 350 bar oraz maksymalny przepływ do 120 l/min.
- Łatwość integracji – standard przyłącza ISO 4401-05-04-0-05 oraz montaż na płycie ułatwiają adaptację w różnych układach hydraulicznych.
- Nowoczesna komunikacja analogowa – obsługa sygnału zadanej wartości 4–20 mA umożliwia pracę w zautomatyzowanych systemach sterowania.
- Kompaktowe rozmiary i solidna konstrukcja – masa 6,6 kg oraz odporne materiały zapewniają długą żywotność nawet w wymagających warunkach przemysłowych.
Możliwości i typowe zastosowania zaworu 4WRPEH10C4B100L-3X/M/24F1
Zawór stosowany jest w aplikacjach, gdzie wymagana jest dynamiczna i płynna regulacja ruchu siłowników, np.:
- maszyny do formowania i obróbki metalu,
- wtryskarki i prasy hydrauliczne,
- automatyczne linie montażowe,
- aplikacje wymagające precyzyjnego sterowania przepływem i położeniem ruchomych elementów.
Zastosowanie uszczelnień NBR oraz możliwość pracy z szeroką gamą cieczy hydraulicznych (HL, HLP, HLPD, HVLP, HVLPD, HFC) zapewnia elastyczność pracy w różnych środowiskach oraz zgodność z wymaganiami nowoczesnych instalacji przemysłowych.
Dlaczego warto wybrać zawór proporcjonalny 4WRPEH10C4B100L-3X/M/24F1?
Urządzenie spełnia rygorystyczne normy jakości oraz standardy bezpieczeństwa CE i zgodność z dyrektywą RoHS, co gwarantuje niezawodność działania i bezpieczeństwo użytkowania w zautomatyzowanych procesach przemysłowych.
