Dostępny
Wielkość nominalna 10, Symbol Q3, Elektryczny ze zintegrowanym układem elektronicznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy, niezawodna regulacja kierunku przepływu oleju zgodnie z symbolem hydraulicznym, wysoka dokładność dzięki wewnętrznemu wycofaniu pozycji suwaka.
- Zawór suwakowy
- Ze sterowaniem pośrednim
- Progresywnie z liniowym zakresem dokładnego sterowania
- Doprowadzenie oleju sterującego zewnętrzne; kanał powrotny oleju sterującego zewnętrzny
Dane techniczne
| Schemat przyłączy | ISO 4401-05-05-0-05 |
| Rodzina produktów | 4WRLE |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 300 |
| Symbol graficzny suwaka | Symbol Q3 |
| Typ przyłączenia | Montaż na płycie |
| Znamionowe natężenie przepływu [l/min] | 100 |
| Wielkość nominalna | 10 |
| Rodzaj sterowania | Elektryczny ze zintegrowanym układem elektronicznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 3 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 7-biegunowy (6 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 7-biegunowy (6 + PE) według EN 175201-804 |
| Łączność | Analogowy, wartość zadana ±10 V |
| Opis zgodności | CE wg dyrektywy EMC 2014/30/UE; dyrektywa RoHS 2011/65/UE |
| Ciecz hydrauliczna | HL,HLP,HFC (Fuchs: Hydrotherm 46M, Renosafe 500, Petrofer: Ultra Safe 620, Houghton: Safe 620, Union: Carbide HP5046) |
| Uszczelnienia | NBR |
| Masa [kg] | 8.84 |

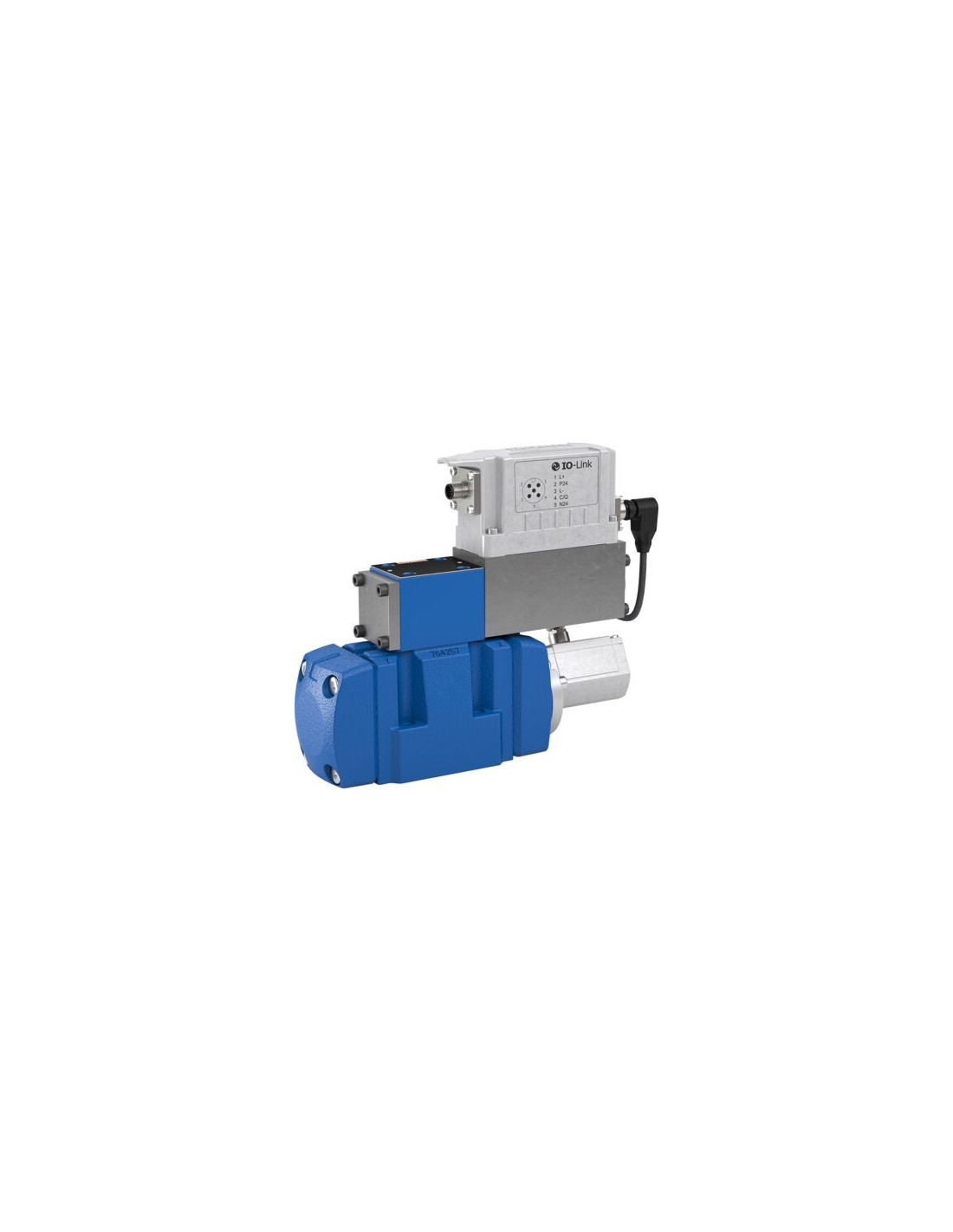

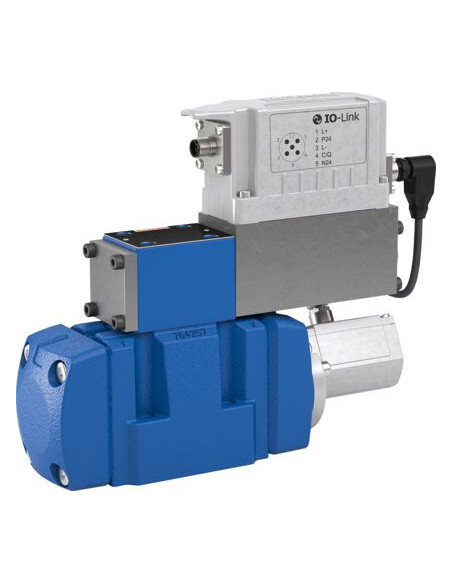

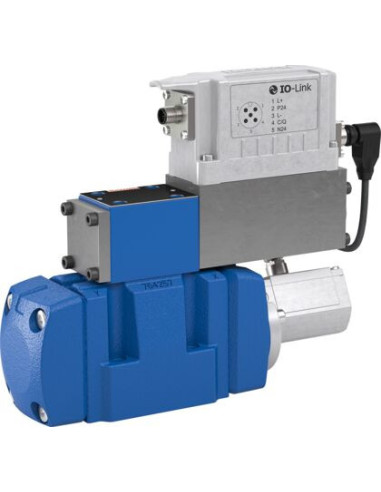

Proporcjonalny zawór kierunkowy 4WRLE10Q3-100M-4X/MXY/24A1 – R901185825
Proporcjonalny zawór kierunkowy typu 4WRLE10Q3-100M-4X/MXY/24A1 to nowoczesne rozwiązanie do precyzyjnej regulacji kierunku przepływu cieczy hydraulicznej w systemach o wysokim obciążeniu. Zastosowanie zaawansowanej technologii zaworów suwakowych oraz elektrycznego sterowania ze zintegrowanym układem elektronicznym gwarantuje niezawodność oraz powtarzalność działania nawet w najbardziej wymagających aplikacjach przemysłowych.
Zaawansowana konstrukcja do systemów hydraulicznych
Zawór 4WRLE10Q3 charakteryzuje się konstrukcją opartą na sterowaniu pośrednim, co umożliwia płynną i progresywną regulację przepływu oleju. Dzięki liniowemu zakresowi dokładnego sterowania produkt zapewnia precyzyjną kontrolę nad parametrami pracy, co ma szczególne znaczenie w automatyzacji oraz zaawansowanych układach hydraulicznych.
Typowe zastosowania proporcjonalnego zaworu kierunkowego
- Hydraulika przemysłowa – maszyny produkcyjne, systemy automatyki, linie montażowe.
- Technika napędowa – precyzyjne sterowanie siłownikami hydraulicznymi w zaawansowanych systemach sterowania.
- Budowa maszyn i urządzeń – wszędzie tam, gdzie wymagane jest dynamiczne i dokładne sterowanie kierunkiem przepływu cieczy roboczej.
- Systemy pras hydraulicznych – realizacja cykli roboczych wymagających wysokiej precyzji i powtarzalności.
Zalety i możliwości wykorzystania
Produkt wyróżnia się maksymalnym ciśnieniem roboczym do 350 bar oraz możliwością obsługi przepływu do 300 l/min, co czyni go optymalnym wyborem do najbardziej wymagających aplikacji przemysłowych. Wysoka trwałość oraz zastosowanie uszczelnień NBR umożliwiają wykorzystanie szerokiej gamy cieczy hydraulicznych, w tym trudnopalnych.
Montaż na płycie zapewnia łatwą integrację z istniejącymi instalacjami hydraulicznymi zgodnie ze standardem ISO 4401-05-05-0-05. Zastosowanie wtyku przyrządowego 7-biegunowego umożliwia szybkie i bezpieczne podłączenie elektryczne, a opcja analogowej komunikacji (wartość zadana ±10 V) znacznie zwiększa kompatybilność z zaawansowanymi systemami sterowania.
Bezpieczeństwo i zgodność
Zawór posiada certyfikaty CE zgodne z dyrektywą EMC 2014/30/UE oraz RoHS 2011/65/UE, co potwierdza spełnianie norm bezpieczeństwa oraz ochrony środowiska w zastosowaniach przemysłowych. Dzięki możliwości pracy z różnymi cieczami hydraulicznymi, produkt znajduje szerokie zastosowanie w wielu branżach.
