Wielkość nominalna 10, Symbol C5, Elektryczny ze zintegrowanym układem elektronicznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy, niezawodna regulacja kierunku przepływu oleju zgodnie z symbolem hydraulicznym. Wysoka dokładność dzięki wewnętrznemu wycofaniu pozycji suwaka
- Zawór suwakowy
- Bezpośredniego działania
Dane techniczne
| Schemat przyłączy | ISO 4401-05-04-0-05 |
| Rodzina produktów | 4WRPEH10 |
| Maks. ciśnienie robocze. [bar] | 350 |
| Symbol graficzny suwaka | Symbol C5 |
| Typ przyłączenia | Montaż na płycie |
| Znamionowe natężenie przepływu [l/min] | 100 |
| Wielkość nominalna | 10 |
| Rodzaj sterowania | Elektryczny ze zintegrowanym układem elektronicznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 4 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 7-biegunowy (6 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 7-biegunowy (6 + PE) według EN 175201-804 |
| Łączność | Wejście wartości zadanej ± 10 V |
| Opis zgodności | CE – kompatybilność elektromagnetyczna 2014/30/UE; dyrektywa RoHS 2011/65/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 6.72 |

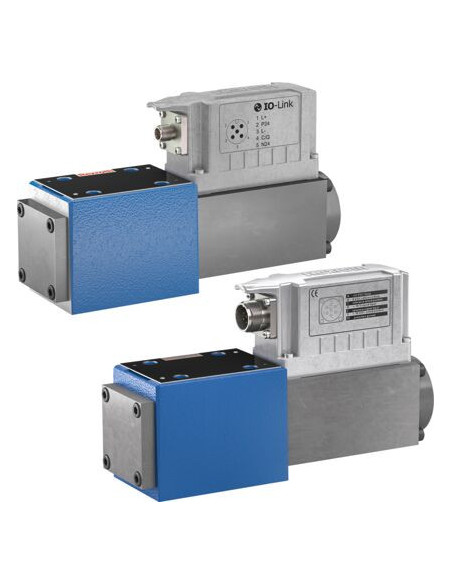

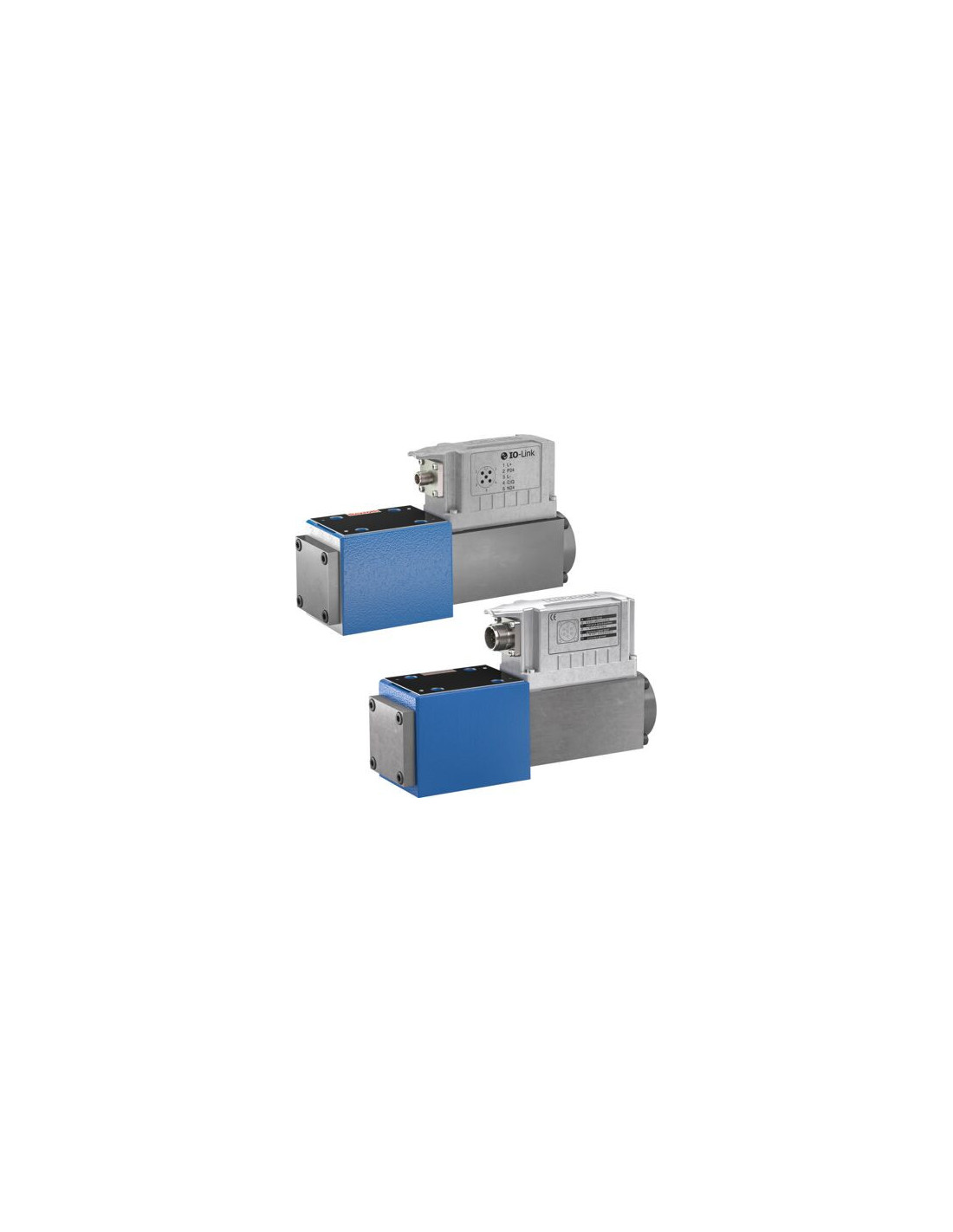

Proporcjonalny zawór kierunkowy 4WRPEH10C5B100P-3X/M/24A1 – Wysokowydajny zawór hydrauliczny przemysłowy
Proporcjonalny zawór kierunkowy typu 4WRPEH10C5B100P-3X/M/24A1 (kod produktu: R901526128) to nowoczesne, przemysłowe rozwiązanie dedykowane precyzyjnej regulacji przepływu oleju hydraulicznego w instalacjach wymagających wysokiej wydajności i niezawodności.
Zastosowanie zaworów proporcjonalnych hydraulicznych w przemyśle
Prezentowany zawór suwakowy bezpośredniego działania znajduje szerokie zastosowanie w różnych gałęziach przemysłu, gdzie niezbędna jest precyzyjna kontrola kierunku przepływu cieczy hydraulicznej. Produkt doskonale sprawdza się w układach automatyki przemysłowej, systemach sterowania maszyn, prasach hydraulicznych, urządzeniach produkcyjnych oraz w aplikacjach wymagających stałego, dynamicznego dostosowywania parametrów pracy.
Najważniejsze zalety zaworu 4WRPEH10C5B100P-3X/M/24A1
- Wysoka precyzja sterowania – dzięki zintegrowanemu układowi elektronicznemu oraz wewnętrznemu wycofaniu pozycji suwaka.
- Niezawodność działania – zapewniona przez konstrukcję przewidzianą do pracy pod wysokim ciśnieniem do 350 bar.
- Szybka reakcja na sygnał sterujący – elektryczne sterowanie umożliwia błyskawiczną regulację parametrów przepływu.
- Kompatybilność z wieloma mediami hydraulicznymi – możliwość stosowania cieczy HL, HLP, HLPD, HVLP, HVLPD, HFC.
- Zgodność z normami – produkt spełnia wymagania dyrektywy CE oraz RoHS.
Możliwości integracji i podłączenia
Zawór montowany jest na płycie zgodnie z normą ISO 4401-05-04-0-05, co zapewnia łatwą integrację z większością przemysłowych układów hydraulicznych. Wtyczka elektryczna 7-biegunowa (6 + PE) umożliwia szybkie i bezpieczne podłączenie do systemu sterowania z wejściem wartości zadanej ±10V.
Typowe zastosowania zaworów proporcjonalnych 4WRPEH10
- Automatyzacja procesów przemysłowych
- Regulacja ruchu siłowników hydraulicznych
- Precyzyjne układy sterowania w robotyce i liniach produkcyjnych
- Prasy hydrauliczne oraz urządzenia do obróbki metalu
- Maszyny budowlane i rolnicze wykorzystujące napędy hydrauliczne
Charakterystyka techniczna – kluczowe cechy
Nominalne natężenie przepływu: 100 l/min
Maksymalne ciśnienie robocze: 350 bar
Zasilanie: 24 VDC
Ilość przyłączy: 4
Masa: 6,72 kg
Uszczelnienia: NBR
Liczba pozycji suwaka: 4
Dzięki powyższym cechom proporcjonalny zawór kierunkowy 4WRPEH10C5B100P-3X/M/24A1 stanowi niezawodny element układów hydraulicznych, które wymagają precyzyjnej regulacji, trwałości oraz efektywności energetycznej.
