Wielkość nominalna 10, Symbol C3, Elektryczny ze zintegrowanym układem elektronicznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy, niezawodna regulacja kierunku przepływu oleju zgodnie z symbolem hydraulicznym. Wysoka dokładność dzięki wewnętrznemu wycofaniu pozycji suwaka
- Zawór suwakowy
- Bezpośredniego działania
Dane techniczne
| Schemat przyłączy | ISO 4401-05-04-0-05 |
| Rodzina produktów | 4WRPEH10 |
| Maks. ciśnienie robocze. [bar] | 350 |
| Symbol graficzny suwaka | Symbol C3 |
| Typ przyłączenia | Montaż na płycie |
| Znamionowe natężenie przepływu [l/min] | 100 |
| Wielkość nominalna | 10 |
| Rodzaj sterowania | Elektryczny ze zintegrowanym układem elektronicznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 4 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 7-biegunowy (6 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 7-biegunowy (6 + PE) według EN 175201-804 |
| Łączność | Wejście wartości zadanej ± 10 V |
| Opis zgodności | CE – kompatybilność elektromagnetyczna 2014/30/UE; dyrektywa RoHS 2011/65/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 6.72 |

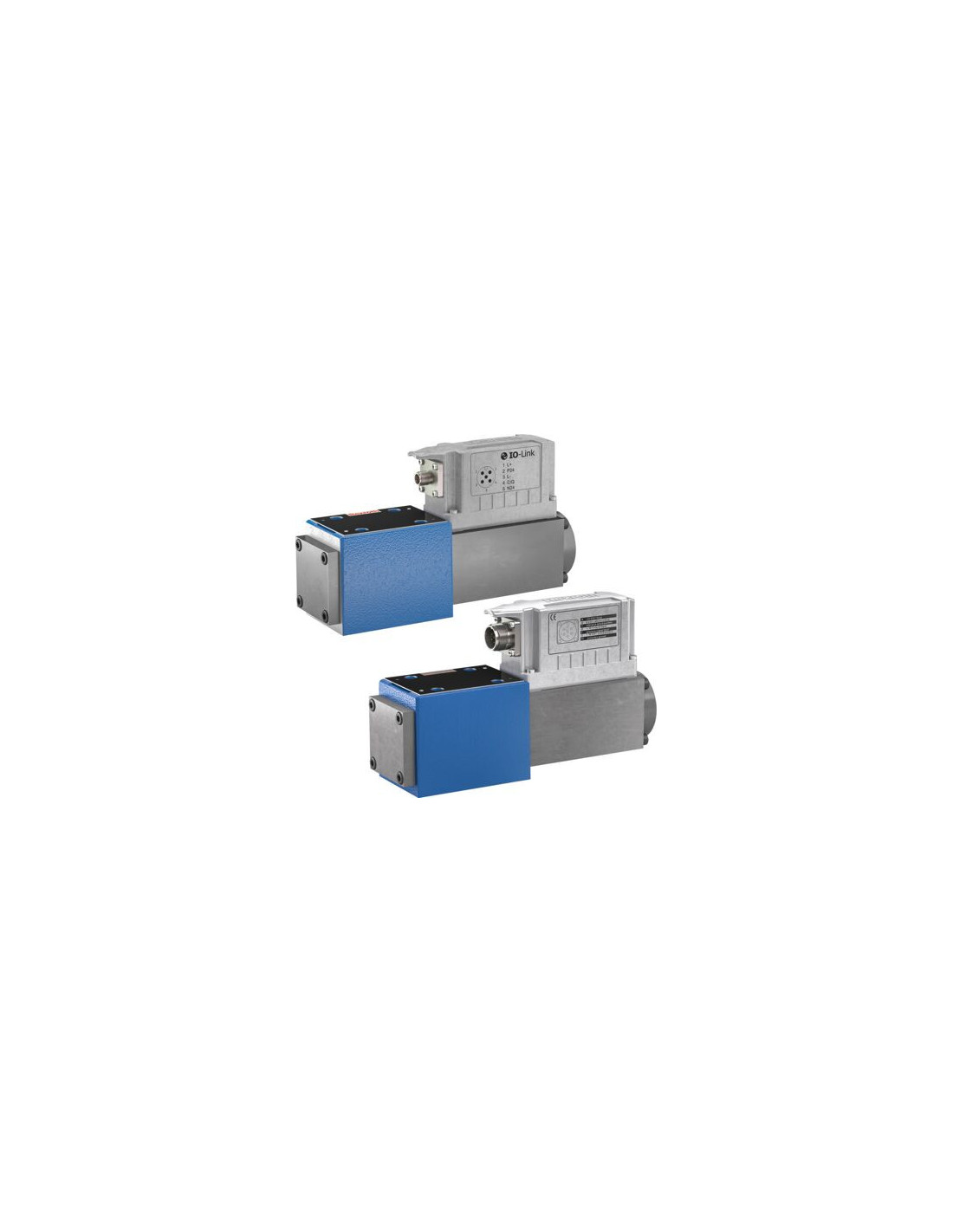

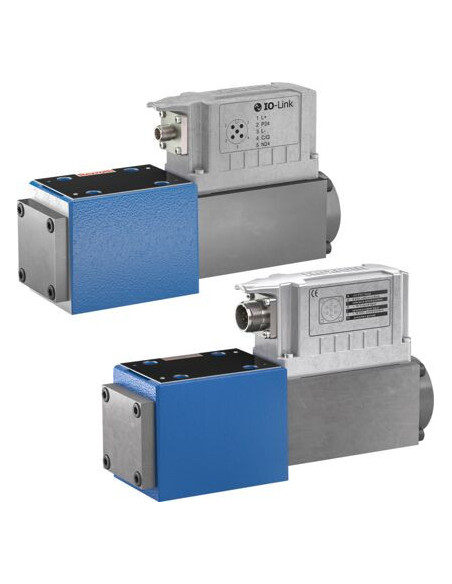

Proporcjonalny zawór kierunkowy 4WRPEH10C3B100P-3X/M/24A1 R901526123 – precyzyjna regulacja przepływu hydraulicznego
Proporcjonalny zawór kierunkowy 4WRPEH10C3B100P-3X/M/24A1 to zaawansowany zawór hydrauliczny, wykorzystywany w systemach automatyki przemysłowej oraz instalacjach hydraulicznych, które wymagają precyzyjnej kontroli kierunku i wielkości przepływu cieczy roboczej. Wyposażony w zintegrowany układ elektroniczny, zapewnia wysoką dokładność sterowania oraz stabilną pracę nawet w trudnych warunkach eksploatacyjnych.
Zalety i cechy produktu – zawory hydrauliczne proporcjonalne
- Bezpośrednie działanie – szybka i niezawodna reakcja zaworu na sygnały sterujące.
- Zintegrowany układ elektroniczny – umożliwia bezpośrednie podłączenie do systemu automatyki, eliminując potrzebę stosowania zewnętrznych sterowników.
- Wysoka dokładność pozycjonowania suwaka – dzięki wewnętrznemu systemowi wycofania położenia, zapewnia powtarzalne ustawienie przepływu.
- Odporność na wysokie ciśnienia robocze – maksymalne ciśnienie pracy wynosi aż 350 bar, co pozwala na zastosowanie w rozbudowanych systemach hydraulicznych.
- Łatwość integracji – standardowy montaż na płycie zgodny z normą ISO 4401-05-04-0-05 oraz uniwersalny 7-biegunowy wtyk przyrządowy (EN 175201-804).
- Szeroka kompatybilność – praca z różnymi mediami hydraulicznymi, takimi jak HL, HLP, HLPD, HVLP, HVLPD, HFC, oraz uszczelnienia NBR.
- Wysoki przepływ nominalny – przepustowość do 100 l/min pozwala na obsługę większych układów napędowych.
- Bezpieczeństwo i certyfikaty – zgodność z normami CE oraz dyrektywą RoHS.
Zastosowania zaworu proporcjonalnego 4WRPEH10C3B100P-3X/M/24A1
Proporcjonalny zawór kierunkowy znajduje zastosowanie w szerokim spektrum układów hydraulicznych przemysłowych, takich jak:
- Sterowanie napędami hydraulicznymi w maszynach produkcyjnych i obrabiarkach CNC.
- Automatyka przemysłowa dla linii produkcyjnych, pras i wtryskarek.
- Regulacja siłowników hydraulicznych w urządzeniach transportu bliskiego oraz wyposażeniu budowlanym.
- Zaawansowane systemy hydrauliczne w energetyce i sektorze wydobywczym.
Możliwości integracji i podłączenia – zawór kierunkowy z elektroniką
Wbudowany układ elektroniczny umożliwia podłączenie przez wejście wartości zadanej ±10 V, co pozwala na precyzyjne sterowanie pracą zaworu z poziomu nadrzędnych systemów zarządzających.
Wtyk przyrządowy 7-biegunowy (6 + PE) zgodny z EN 175201-804 zapewnia szybkie i bezpieczne połączenie elektryczne, ułatwiając wdrożenie zaworu w nowych oraz istniejących systemach.
Podsumowanie – właściwości techniczne i korzyści wdrożenia
4WRPEH10C3B100P-3X/M/24A1 to zawór o wysokiej niezawodności, szerokim zakresie parametrów pracy i uniwersalnym zastosowaniu. Wykorzystanie tego modelu pozwala zwiększyć efektywność sterowania przepływem, ograniczyć straty energii oraz uprościć rozbudowę i modernizację istniejących układów hydraulicznych. To idealne rozwiązanie dla przemysłu ciężkiego, maszynowego i automatyzacji procesów technologicznych.
