Wielkość nominalna 10, Symbol C1, Elektryczny ze zintegrowanym układem elektronicznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy, niezawodna regulacja kierunku przepływu oleju zgodnie z symbolem hydraulicznym. Wysoka dokładność dzięki wewnętrznemu wycofaniu pozycji suwaka
- Zawór suwakowy
- Bezpośredniego działania
Dane techniczne
| Schemat przyłączy | ISO 4401-05-04-0-05 |
| Rodzina produktów | 4WRPEH10 |
| Maks. ciśnienie robocze. [bar] | 350 |
| Symbol graficzny suwaka | Symbol C1 |
| Typ przyłączenia | Montaż na płycie |
| Znamionowe natężenie przepływu [l/min] | 100 |
| Wielkość nominalna | 10 |
| Rodzaj sterowania | Elektryczny ze zintegrowanym układem elektronicznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 4 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 7-biegunowy (6 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 7-biegunowy (6 + PE) według EN 175201-804 |
| Łączność | Wejście wartości zadanej ± 10 V |
| Opis zgodności | CE – kompatybilność elektromagnetyczna 2014/30/UE; dyrektywa RoHS 2011/65/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 7.1 |

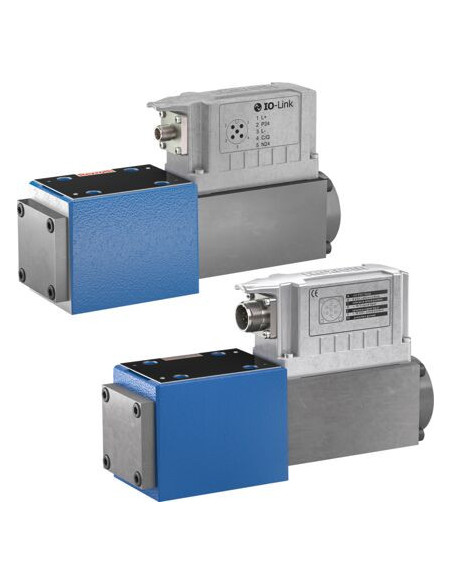

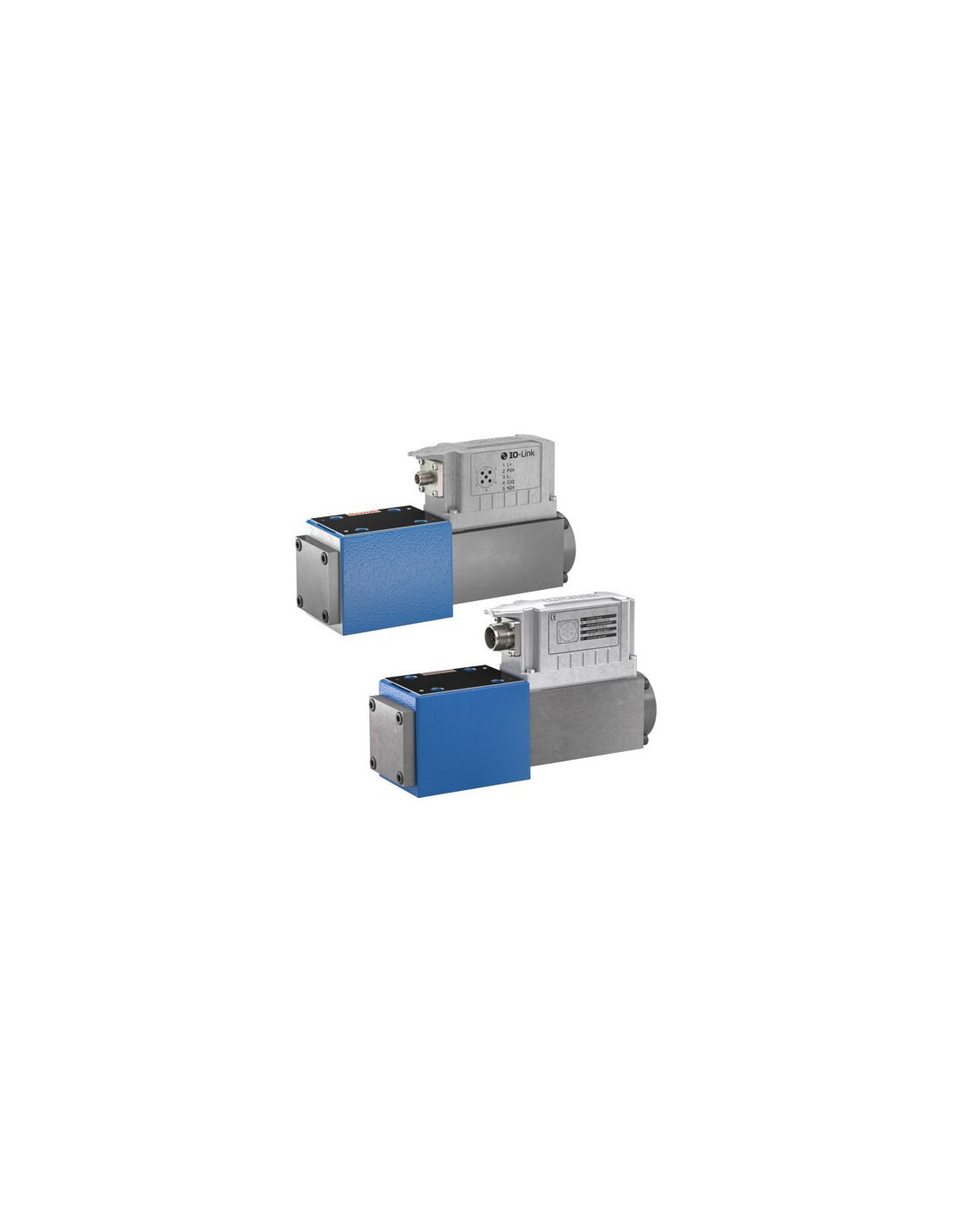

Proporcjonalny zawór kierunkowy 4WRPEH10C1B100P-3X/M/24A1 – precyzyjna regulacja przepływu hydraulicznego
Proporcjonalny zawór kierunkowy 4WRPEH10C1B100P-3X/M/24A1 o kodzie produktu R901526086 to zaawansowany hydrauliczny zawór suwakowy, zaprojektowany do precyzyjnej regulacji kierunku przepływu cieczy roboczej w układach o wysokim zakresie mocy. Zintegrowany układ elektroniczny oraz sterowanie napięciem 24 VDC gwarantują niezawodność pracy oraz możliwość dostosowania do różnorodnych wymogów nowoczesnych instalacji przemysłowych.
Zalety proporcjonalnego zaworu kierunkowego 4WRPEH10C1B100P-3X/M/24A1
- Bardzo wysoka dokładność sterowania dzięki elektrycznemu układowi zintegrowanemu z zaworem oraz wewnętrznemu systemowi wycofania pozycji suwaka.
- Niezawodność działania nawet w wymagających warunkach związanych z wysokim ciśnieniem roboczym, do 350 barów.
- Szeroka kompatybilność – zawór montowany na płycie wg ISO 4401-05-04-0-05, co ułatwia integrację z różnymi układami hydraulicznymi.
- Możliwość precyzyjnej regulacji natężenia przepływu przy znamionowej wartości do 100 l/min.
- Uniwersalne wejście wartości zadanej ±10 V ułatwia sterowanie i dostosowanie zaworu do systemów automatyki przemysłowej.
Typowe zastosowanie proporcjonalnego zaworu kierunkowego 4WRPEH10C1B100P-3X/M/24A1
Oferowany proporcjonalny zawór kierunkowy znajduje szerokie zastosowanie w instalacjach przemysłowych i maszynach, gdzie kluczowa jest regulacja kierunku oraz natężenia przepływu cieczy hydraulicznej. Jest dedykowany m.in. do:
- układów napędów hydraulicznych w maszynach budowlanych i przemysłowych,
- stacji prób i stanowisk testowych,
- zautomatyzowanych linii produkcyjnych,
- systemów pras hydraulicznych,
- układów sterowania ruchem siłowników o dużej mocy.
Nowoczesna konstrukcja i kompatybilność z normami przemysłowymi
Zawór suwakowy 4WRPEH10C1B100P-3X/M/24A1 spełnia wysokie wymagania dotyczące kompatybilności elektromagnetycznej (CE 2014/30/UE) oraz dyrektywy RoHS 2011/65/UE. Wykorzystuje uszczelnienia NBR oraz obsługuje różne rodzaje cieczy hydraulicznych (HL, HLP, HLPD, HVLP, HVLPD, HFC), co pozwala na wszechstronne wykorzystanie w wielu sektorach przemysłu.
Wytrzymałość, precyzja działania, łatwość integracji z układami automatyki oraz szeroki zakres zastosowań sprawiają, że zawór 4WRPEH10C1B100P-3X/M/24A1 jest optymalnym rozwiązaniem dla wymagających aplikacji przemysłowych.
