Wielkość nominalna 10, Symbol C4, Elektryczny ze zintegrowanym układem elektronicznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy, niezawodna regulacja kierunku przepływu oleju zgodnie z symbolem hydraulicznym. Wysoka dokładność dzięki wewnętrznemu wycofaniu pozycji suwaka
- Progresywna właściwość przepływu
- Bezpośredniego działania
- Progresywna właściwość przepływu z liniowym zakresem precyzyjnego nastawiania
- Zawór suwakowy
- Zintegrowana elektronika
Dane techniczne
| Schemat przyłączy | ISO 4401-05-04-0-05 |
| Rodzina produktów | 4WRPEH10 |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 120 |
| Symbol graficzny suwaka | Symbol C4 |
| Typ przyłączenia | Montaż na płycie |
| Znamionowe natężenie przepływu [l/min] | 100 |
| Wielkość nominalna | 10 |
| Rodzaj sterowania | Elektryczny ze zintegrowanym układem elektronicznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 4 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 7-biegunowy (6 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 7-biegunowy (6 + PE) według EN 175201-804 |
| Łączność | Wejście wartości zadanej ± 10 V |
| Opis zgodności | CE – kompatybilność elektromagnetyczna 2014/30/UE; dyrektywa RoHS 2011/65/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 6.7 |

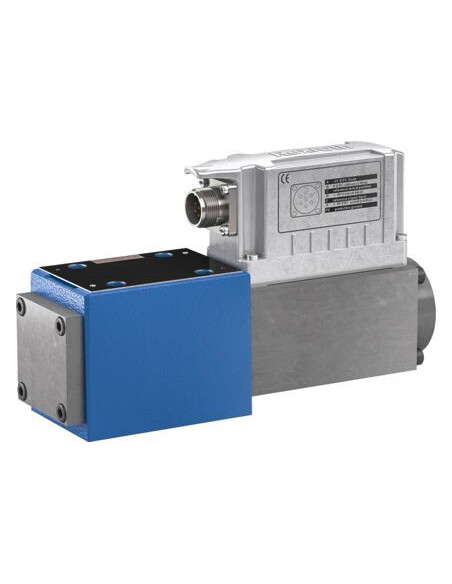

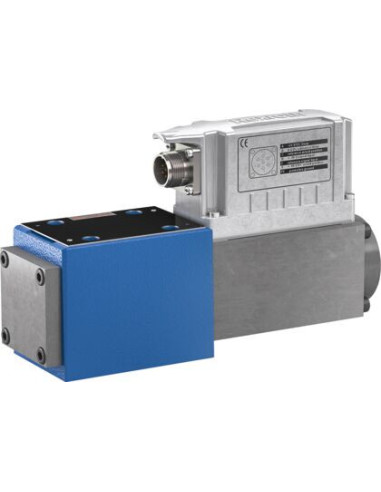

Proporcjonalny zawór kierunkowy hydrauliczny 4WRPEH10C4B100P-3X/M/24A1 – klucz do precyzyjnej regulacji przepływu
Proporcjonalny zawór kierunkowy 4WRPEH10C4B100P-3X/M/24A1 to wysokiej jakości komponent hydrauliczny, umożliwiający zaawansowaną i precyzyjną regulację kierunku przepływu oleju hydraulicznego w instalacjach przemysłowych. Dzięki zastosowaniu tej technologii użytkownik zyskuje większą kontrolę nad maszynami oraz znaczną poprawę efektywności pracy układów hydraulicznych.
Najważniejsze cechy proporcjonalnego zaworu 4WRPEH10C4B100P-3X/M/24A1
- Symbol C4 – umożliwia realizację zaawansowanych funkcji sterowania przepływem
- Bezpośrednie działanie – szybka reakcja na zadane sygnały
- Progresywna charakterystyka przepływu – dokładna regulacja dzięki liniowemu zakresowi nastawiania
- Zintegrowany układ elektroniczny – moduł elektroniki zapewniający precyzję oraz łatwość montażu
- Bezpieczeństwo i niezawodność pracy – wysokiej jakości uszczelnienia oraz konstrukcja gwarantująca długotrwałą eksploatację
Typowe zastosowania zaworu hydraulicznego proporcjonalnego 4WRPEH10C4B100P-3X/M/24A1
Proporcjonalny zawór kierunkowy znajduje zastosowanie w wielu gałęziach przemysłu, takich jak:
- Maszyny przemysłowe – linie produkcyjne, prasy hydrauliczne, automatyka przemysłowa
- Maszyny budowlane – sterowanie siłownikami, kontrola ruchu elementów roboczych
- Hydraulika mobilna – pojazdy specjalistyczne, maszyny rolnicze
- Systemy testujące – stanowiska badawcze i testowe do elementów hydraulicznych
Zalety stosowania zaworu kierunkowego 4WRPEH10C4B100P-3X/M/24A1
- Precyzyjna regulacja przepływu i kierunku oleju hydraulicznego
- Zintegrowana elektronika zapewnia łatwą i wygodną obsługę
- Wysoka niezawodność – solidna konstrukcja gwarantuje długą żywotność nawet przy intensywnej eksploatacji
- Wielofunkcyjność – możliwość pracy w różnych branżach przemysłu
- Odporność na trudne warunki środowiskowe i wysokie ciśnienia robocze
Opis techniczny zaworu hydraulicznego 4WRPEH10C4B100P-3X/M/24A1
Zawór proporcjonalny tej serii wyposażony jest w przyłącze ISO 4401-05-04-0-05 oraz wytrzymałą obudowę odporną na uszkodzenia mechaniczne. Element ten dedykowany jest do pracy z szeroką gamą cieczy hydraulicznych, zapewniając szczelność dzięki zastosowaniu uszczelnień NBR. Najwyższa jakość wykonania przekłada się na niezawodność oraz łatwość integracji z innymi elementami hydrauliki siłowej.
