Wielkość nominalna 6, P → T, P → Y, Elektryczny ze zintegrowanym układem elektronicznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodne ograniczenie ciśnienia na podstawie sygnału wartości zadanej.
- Zawór gniazdowy
- Ze sterowaniem pośrednim
- Poziom ciśnienia 100 barów
- Elektronika analogowa
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-05 |
| Rodzina produktów | (Z)DBE(E)6 |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 30 |
| Symbol graficzny suwaka | P → T, P → Y |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | Elektryczny ze zintegrowanym układem elektronicznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 7-biegunowy (6 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 7-biegunowy (6 + PE) według EN 175201-804 |
| Łączność | Analogowa, wartość zadana 0 … 10 V |
| Opis zgodności | CE – kompatybilność elektromagnetyczna 2014/30/UE |
| Ciecz hydrauliczna | HL,HLP |
| Uszczelnienia | NBR |
| Masa [kg] | 2.22 |

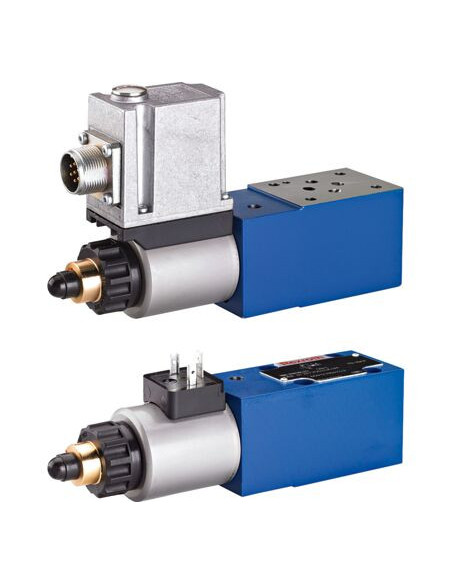

Proporcjonalny ciśnieniowy zawór hydrauliczny DBEE6-2X/100YG24K31A1M – precyzyjna regulacja ciśnienia
Proporcjonalny ciśnieniowy zawór DBEE6-2X/100YG24K31A1M (kod: R901340832) to zaawansowany element hydrauliczny przeznaczony do precyzyjnego sterowania ciśnieniem w układach hydraulicznych. Zastosowanie nowoczesnej, zintegrowanej elektroniki sterującej oraz prostego połączenia analogowego 0…10 V pozwala na szybkie i powtarzalne dostosowanie wartości ciśnienia według sygnału wartości zadanej.
Zalety zaworu proporcjonalnego DBEE6-2X/100YG24K31A1M
- Dokładna regulacja ciśnienia dzięki sterowaniu elektrycznemu z obsługą sygnałów analogowych.
- Wysoka niezawodność – zawór zaprojektowany z myślą o pracy nawet w wymagających warunkach przemysłowych.
- Ograniczenie ciśnienia realizowane na podstawie sygnału zadawczego eliminuje ryzyko przeciążenia instalacji.
- Uniwersalność montażu – standard ISO 4401-03 umożliwia łatwą integrację z wieloma układami hydraulicznymi.
- Kompaktowa konstrukcja pozwala na stosowanie w miejscach o ograniczonej przestrzeni montażowej.
- Odporność na zakłócenia elektromagnetyczne potwierdzona zgodnością z normą 2014/30/UE (CE).
Zastosowanie proporcjonalnych zaworów ciśnieniowych w układach hydraulicznych
Proporcjonalny zawór DBEE6-2X/100YG24K31A1M znajduje zastosowanie w szerokiej gamie instalacji przemysłowych, gdzie niezbędne jest precyzyjne sterowanie ciśnieniem hydraulicznym. Idealnie sprawdza się m.in. w:
- układach automatyki maszyn produkcyjnych,
- systemach pras hydraulicznych,
- obsłudze siłowników w maszynach budowlanych i rolniczych,
- nowoczesnych systemach testujących i laboratoryjnych,
- liniach montażowych i technologicznych wymagających zmiennych ciśnień roboczych.
Charakterystyka zaworu proporcjonalnego DBEE6 – opis budowy i funkcjonalności
Zawór proporcjonalny DBEE6-2X/100YG24K31A1M oferuje dwa kierunki przepływu (P → T, P → Y) i jest dostępny jako wersja gniazdowa z pośrednim sterowaniem. Sterowanie odbywa się elektrycznie, z poziomu zintegrowanego układu elektronicznego, który umożliwia uzyskanie zadanej wartości ciśnienia przy zachowaniu wysokich parametrów bezpieczeństwa i stabilności działania.
Wysoka odporność mechaniczna oraz niezawodne uszczelnienia z NBR zapewniają długotrwałą i bezpieczną eksploatację. Zawór przeznaczony jest do pracy z powszechnie stosowanymi cieczami hydraulicznymi typu HL i HLP.
Dlaczego warto wybrać zawór DBEE6-2X/100YG24K31A1M?
Model ten przeznaczony jest do zadań wymagających dynamicznej i dokładnej regulacji ciśnienia, szczególnie tam, gdzie istotna jest powtarzalność oraz precyzja pracy automatyki przemysłowej. Prosta konfiguracja elektryczna oraz szeroki zakres zastosowań sprawiają, że zawór ten cieszy się uznaniem w aplikacjach, gdzie liczy się niezawodność, bezpieczeństwo oraz intuicyjna integracja z istniejącymi systemami kontroli i sterowania.
