Wielkość nominalna 10, Symbol C3, Elektryczny ze zintegrowanym układem elektronicznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy, niezawodna regulacja kierunku przepływu oleju zgodnie z symbolem hydraulicznym. Wysoka dokładność dzięki wewnętrznemu wycofaniu pozycji suwaka
- Zawór suwakowy
- Bezpośredniego działania
Dane techniczne
| Schemat przyłączy | ISO 4401-05-04-0-05 |
| Rodzina produktów | 4WRPEH10 |
| Maks. ciśnienie robocze. [bar] | 350 |
| Symbol graficzny suwaka | Symbol C3 |
| Typ przyłączenia | Montaż na płycie |
| Znamionowe natężenie przepływu [l/min] | 50 |
| Wielkość nominalna | 10 |
| Rodzaj sterowania | Elektryczny ze zintegrowanym układem elektronicznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 4 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 7-biegunowy (6 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 7-biegunowy (6 + PE) według EN 175201-804 |
| Łączność | Wejście wartości zadanej ± 10 V |
| Opis zgodności | CE – kompatybilność elektromagnetyczna 2014/30/UE; dyrektywa RoHS 2011/65/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 6.7 |

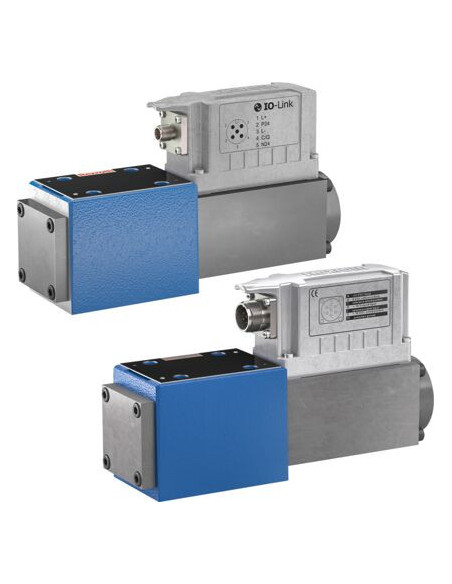

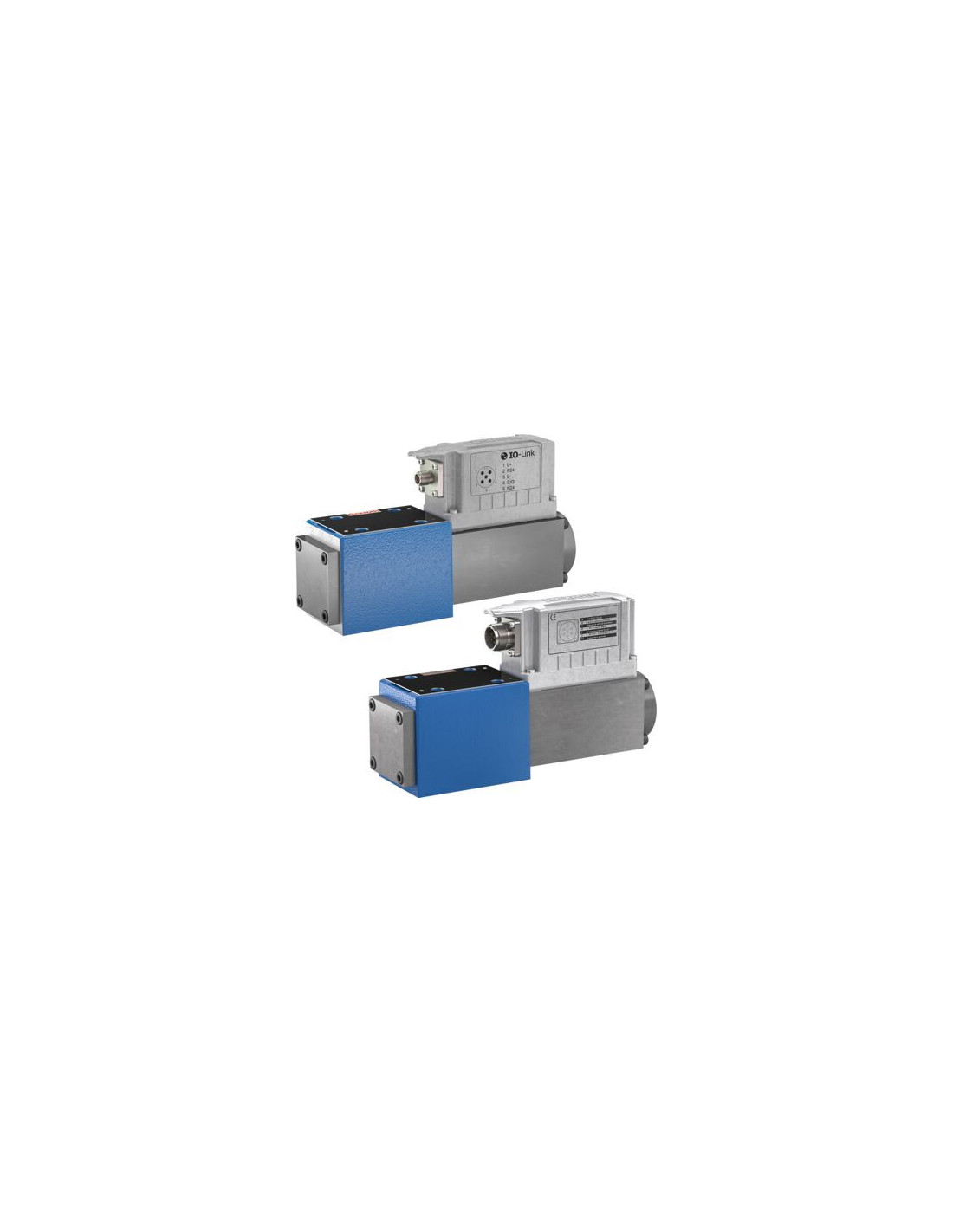

Proporcjonalny zawór kierunkowy 4WRPEH10C3B50P-3X/M/24A1 – zaawansowane rozwiązania hydrauliczne
Proporcjonalny zawór kierunkowy 4WRPEH10C3B50P-3X/M/24A1 to przemysłowy element hydrauliczny stworzony do pracy w aplikacjach wymagających precyzyjnej regulacji kierunku przepływu hydraulicznego. Zastosowanie nowoczesnej technologii sterowania elektrycznego ze zintegrowanym układem elektronicznym sprawia, że zawór umożliwia dokładne i niezawodne zarządzanie płynem hydraulicznym, nawet w warunkach wysokich obciążeń i intensywnej eksploatacji.
Najważniejsze zalety i cechy zaworu 4WRPEH10C3B50P-3X/M/24A1
- Precyzyjna regulacja kierunku przepływu dzięki proporcjonalnemu sterowaniu oraz wysokiej dokładności pozycjonowania suwaka.
- Zintegrowany układ elektroniczny zapewnia szybką reakcję i stabilność pracy.
- Maksymalne ciśnienie robocze do 350 bar oraz znamionowe natężenie przepływu 50 l/min – optymalne parametry dla wymagających aplikacji hydraulicznych.
- Standardowy montaż na płycie – zgodność z ISO 4401-05-04-0-05 upraszcza integrację z istniejącymi systemami.
- Bezpośrednie działanie gwarantuje szybki czas reakcji oraz mniejsze zużycie energii.
- Wejście wartości zadanej ± 10 V umożliwia łatwą integrację z systemami automatyki.
- Wysoka odporność na uszkodzenia i trwałe uszczelnienia NBR kompatybilne z wieloma cieczami hydraulicznymi (HL, HLP, HLPD, HVLP, HVLPD, HFC).
- Zgodność z normami CE oraz dyrektywami RoHS – urządzenie spełnia wymagania w zakresie kompatybilności elektromagnetycznej oraz ochrony środowiska.
Typowe zastosowania zaworów proporcjonalnych 4WRPEH10C3B50P-3X/M/24A1
Zawory tego typu są szeroko wykorzystywane w automatyce przemysłowej, systemach hydraulicznych maszyn budowlanych, presach hydraulicznych oraz układach sterowania maszyn i urządzeń produkcyjnych. Znajdują zastosowanie także w sektorach takich jak energetyka, przemysł hutniczy oraz w zaawansowanych systemach kontroli ruchu, gdzie konieczna jest precyzyjna i dynamiczna regulacja kierunku oraz natężenia przepływu oleju hydraulicznego.
Możliwości konfiguracji i prostota integracji
Zawór kierunkowy 4WRPEH10C3B50P-3X/M/24A1 charakteryzuje się uniwersalnością oraz łatwością montażu dzięki zastosowaniu popularnych standardów przyłączy i uniwersalnej wtyczki elektrycznej 7-biegunowej (6 + PE) według EN 175201-804. Kompaktowa budowa i masa 6,7 kg pozwalają na instalację także w ograniczonych przestrzeniach roboczych.
Dlaczego warto wybrać zawór proporcjonalny 4WRPEH10C3B50P-3X/M/24A1?
Wysoka jakość wykonania oraz zaawansowane funkcjonalności decydują o długiej żywotności i niezawodności działania, nawet przy intensywnej pracy w trudnych warunkach przemysłowych. Zawór jest kompatybilny z szeroką gamą cieczy hydraulicznych i zapewnia stabilność oraz bezpieczeństwo pracy układu.
