Wielkość nominalna 10, Symbol C, Elektryczny ze zintegrowanym układem elektronicznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy, niezawodna regulacja kierunku przepływu oleju zgodnie z symbolem hydraulicznym. Wysoka dokładność dzięki wewnętrznemu wycofaniu pozycji suwaka
- Zawór suwakowy
- Bezpośredniego działania
Dane techniczne
| Schemat przyłączy | ISO 4401-05-04-0-05 |
| Rodzina produktów | 4WRPEH10 |
| Maks. ciśnienie robocze. [bar] | 350 |
| Symbol graficzny suwaka | Symbol C |
| Typ przyłączenia | Montaż na płycie |
| Znamionowe natężenie przepływu [l/min] | 50 |
| Wielkość nominalna | 10 |
| Rodzaj sterowania | Elektryczny ze zintegrowanym układem elektronicznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 4 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 7-biegunowy (6 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 7-biegunowy (6 + PE) według EN 175201-804 |
| Łączność | Analogowe, wartość zadana 4 … 20 mA |
| Opis zgodności | CE – kompatybilność elektromagnetyczna 2014/30/UE; dyrektywa RoHS 2011/65/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 7 |

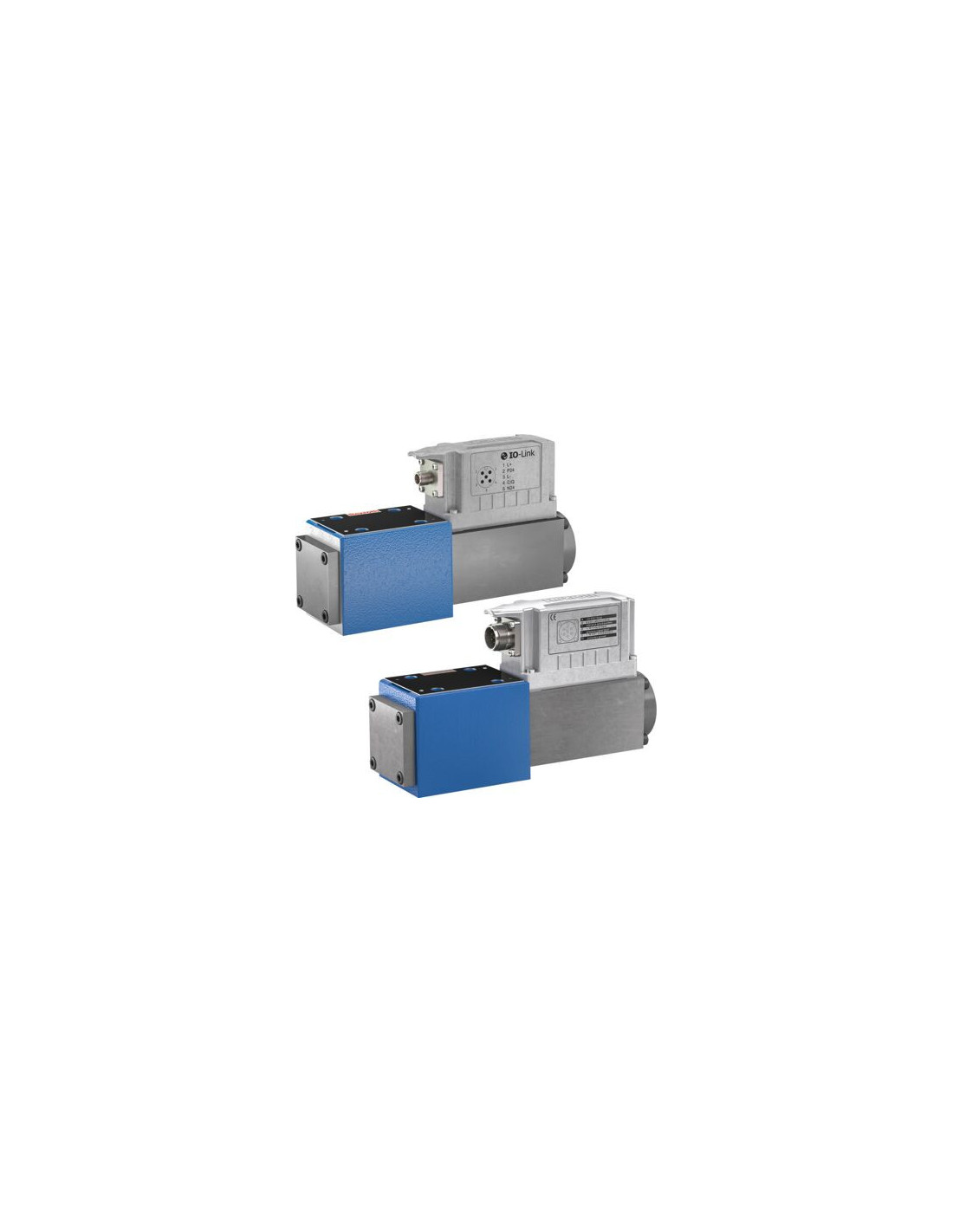

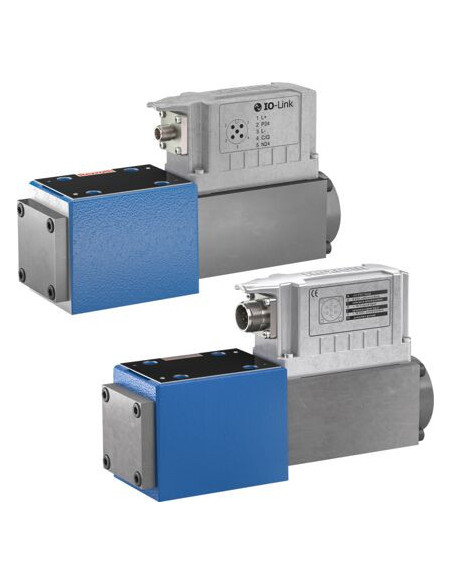

Proporcjonalny zawór kierunkowy 4WRPEH10CB50P-3X/M/24F1 - precyzyjna regulacja przepływu hydraulicznego
Proporcjonalny zawór kierunkowy 4WRPEH10CB50P-3X/M/24F1 (kod produktu: R901558296) to wysokiej klasy rozwiązanie do przemysłowych układów hydraulicznych, gdzie niezbędna jest precyzyjna i niezawodna regulacja kierunku oraz natężenia przepływu oleju hydraulicznego. Zawór suwakowy o bezpośrednim działaniu został zaprojektowany do montażu na płycie zgodnie ze standardem ISO 4401-05-04-0-05. Wyposażony w zintegrowaną elektronikę sterującą, umożliwia łatwą integrację z systemem automatyki i sterowania maszyn.
Najważniejsze zalety zaworu 4WRPEH10CB50P-3X/M/24F1
- Wysoka dokładność pozycjonowania suwaka dzięki wewnętrznemu systemowi detekcji położenia.
- Elektryczne sterowanie ze zintegrowanym układem elektronicznym umożliwia płynne i proporcjonalne sterowanie.
- Przystosowany do pracy przy wysokim ciśnieniu roboczym do 350 bar.
- Maksymalne natężenie przepływu wynosi 50 l/min.
- Trwałe uszczelnienia NBR zapewniają długą żywotność oraz odporność na różnorodne media hydrauliczne.
- Przemysłowe wykonanie oraz solidna konstrukcja gwarantują niezawodność w wymagających warunkach eksploatacji.
- Zgodność z normami CE i RoHS, co umożliwia zastosowanie w aplikacjach przemysłowych.
Zastosowanie zaworu proporcjonalnego w układach hydraulicznych
Proporcjonalne zawory kierunkowe znajdują zastosowanie w systemach wymagających precyzyjnej i dynamicznej regulacji pozycji siłowników, prędkości obrotowej silników hydraulicznych oraz rozdziału przepływu. Produkt sprawdza się w:
- maszynach do obróbki metali, prasach hydraulicznych, wtryskarkach,
- systemach transportu bliskiego, podnośnikach i układach podnoszenia,
- nowoczesnych liniach produkcyjnych z automatyzacją procesów,
- aplikacjach wymagających płynnej regulacji procesu technologicznego.
Możliwości integracji i obsługi zaworu 4WRPEH10CB50P-3X/M/24F1
Zawór przystosowany jest do sterowania sygnałem analogowym 4…20 mA, co umożliwia bezpośrednią współpracę z większością systemów sterowania przemysłowego. Wtyczka 7-biegunowa oraz opis zgodny z EN 175201-804 gwarantują łatwy i pewny montaż elektryczny. Zawór ma zastosowanie w instalacjach, w których wymagane są szybkie reakcje oraz precyzyjna kontrola zadań hydraulicznych.
Kompatybilność i uniwersalność zastosowania
Proporcjonalny zawór hydrauliczny współpracuje z szeroką gamą cieczy hydraulicznych, takich jak HL, HLP, HLPD, HVLP, HVLPD, HFC. Montaż na płycie pozwala na szybką wymianę i modernizację istniejących systemów. Wysoka jakość wykonania przekłada się na niezawodne działanie nawet w najbardziej wymagających aplikacjach przemysłowych.
