Wielkość nominalna 10, , Symbol CK, , ze sterowaniem elektromagnetycznym
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór gniazdowy
- Bezpośredniego działania
- Bezpieczne sterowanie również przy dłuższych okresach przestoju pod ciśnieniem
Dane techniczne
| Schemat przyłączy | ISO 4401-05-04-0-05 |
| Rodzina produktów | M-.SED10..XN |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 40 |
| Symbol graficzny suwaka | Symbol CK |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 10 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 3 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 3-biegunowy (2 + PE) |
| Opis przyłącza elektrycznego | Złącze wtykowe 3-biegunowe (2 + PE) według EN 175301-803 |
| Opis zgodności | CE – dyrektywa ATEX 2014/34/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR |
| Uszczelnienia | FKM |
| Masa [kg] | 3.1 |

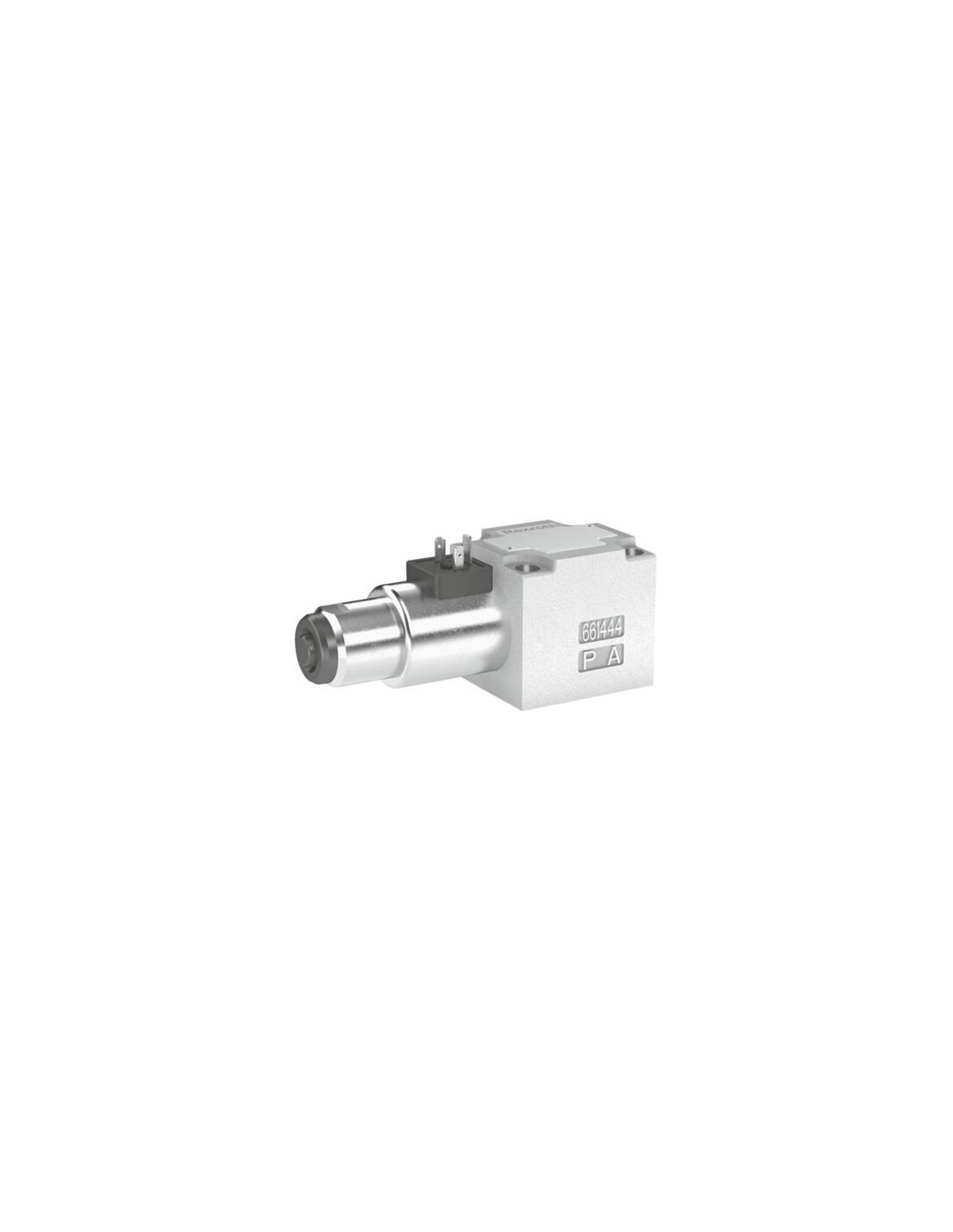

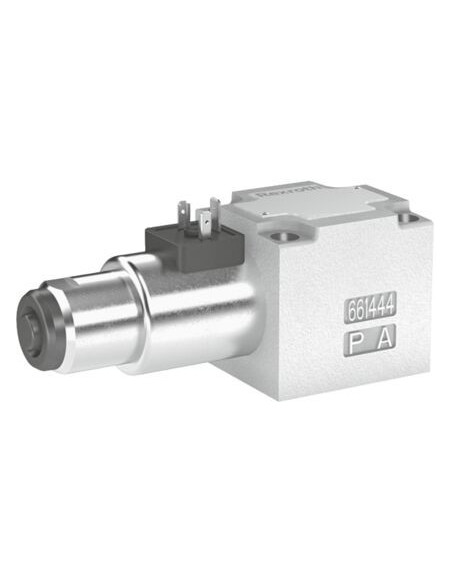

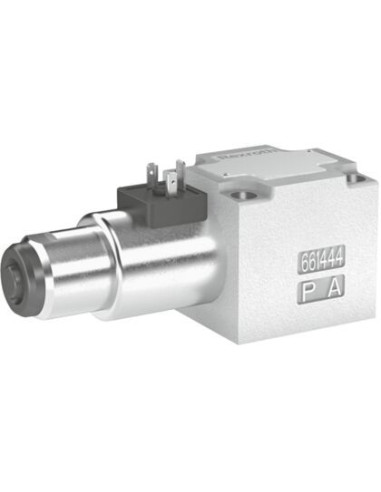

Gniazdowy zawór kierunkowy M-3SED10CK1X/350CG24N9XNK4/V – profesjonalne rozwiązanie do hydrauliki przemysłowej
Gniazdowy (grzybkowy) zawór kierunkowy M-3SED10CK1X/350CG24N9XNK4/V (kod produktu: R901271163) to wysokiej klasy element wykorzystywany w układach hydraulicznych, które wymagają precyzyjnej i niezawodnej kontroli kierunku przepływu oleju. Zawór został zaprojektowany z myślą o pracy w warunkach o wysokim ciśnieniu roboczym oraz dużym natężeniu przepływu, co sprawia, że doskonale sprawdza się w zaawansowanych instalacjach przemysłowych.
Zalety gniazdowego zaworu kierunkowego elektromagnetycznego
- Bezpośrednie działanie – szereg zalet wynikających z natychmiastowej reakcji zaworu, bez konieczności stosowania dodatkowych układów sterujących.
- Niezawodność – zapewnia stabilną pracę nawet przy długotrwałym przestoju pod ciśnieniem, co jest kluczowe w wymagających aplikacjach przemysłowych.
- Bezpieczeństwo użytkowania – zgodność z dyrektywą ATEX 2014/34/UE gwarantuje bezpieczeństwo pracy w strefach zagrożonych wybuchem.
- Szeroka kompatybilność cieczy hydraulicznych – umożliwia wykorzystanie różnych typów olejów i płynów hydraulicznych, co podnosi uniwersalność zastosowań.
- Trwałe uszczelnienie FKM – odporność na różne rodzaje mediów oraz podwyższona trwałość elementów uszczelniających.
Typowe zastosowania i możliwości wykorzystania zaworu M-3SED10CK1X/350CG24N9XNK4/V
Produkt znajduje szerokie zastosowanie w przemyśle maszynowym, liniach produkcyjnych, maszynach budowlanych oraz systemach automatyki, jak również wszędzie tam, gdzie kluczowa jest precyzyjna kontrola kierunków przepływu cieczy hydraulicznej. Dzięki montażowi na płycie zgodnie z normą ISO 4401, integracja z istniejącymi systemami przebiega sprawnie i bezproblemowo.
Konstrukcja i funkcjonalność zaworu kierunkowego
Zawór pracuje w układzie 3-odcinającym z 2 pozycjami suwaka, co umożliwia szybkie i pewne przełączanie między dwiema pozami roboczymi. Zastosowanie napięcia zasilającego 24 VDC oraz nowoczesnej wtyczki elektrycznej zapewnia stabilne i łatwe sterowanie, także w warunkach przemysłowych.
- Przepływ do 40 l/min oraz ciśnienie do 350 bar pozwalają na zastosowanie w wysokowydajnych systemach hydraulicznych.
- Wytrzymała, zwarta konstrukcja o masie 3,1 kg – zaprojektowana z myślą o długotrwałej eksploatacji.
- Zgodność z normą przyłączy ISO 4401-05-04-0-05.
GNIAZDOWY ZAWÓR KIERUNKOWY M-3SED10CK1X/350CG24N9XNK4/V zapewnia efektywną zmianę kierunku przepływu oraz łatwą integrację z zaawansowanymi układami hydraulicznymi, czyniąc go niezbędnym elementem w profesjonalnych instalacjach przemysłowych.
