Wielkość nominalna 6, , Symbol UK, , ze sterowaniem elektromagnetycznym
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór gniazdowy
- Bezpośredniego działania
- Bezpieczne sterowanie również przy dłuższych okresach przestoju pod ciśnieniem
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | M-.SED6..XN |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 25 |
| Symbol graficzny suwaka | Symbol UK |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 3 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 3-biegunowy (2 + PE) |
| Opis przyłącza elektrycznego | Złącze wtykowe 3-biegunowe (2 + PE) według EN 175301-803 |
| Opis zgodności | CE – dyrektywa ATEX 2014/34/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD |
| Uszczelnienia | NBR |
| Masa [kg] | 2.26 |

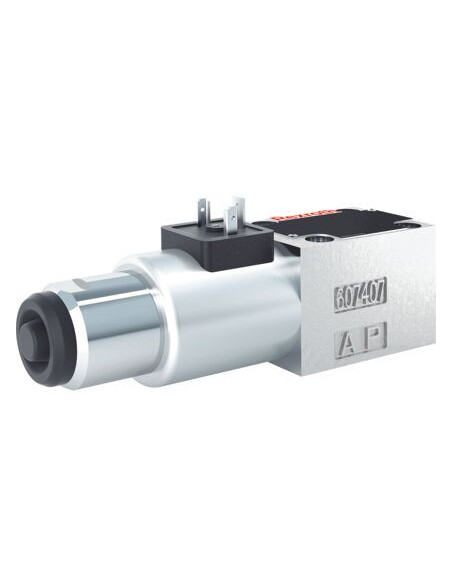

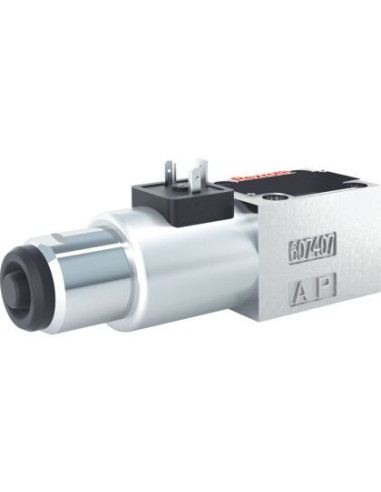

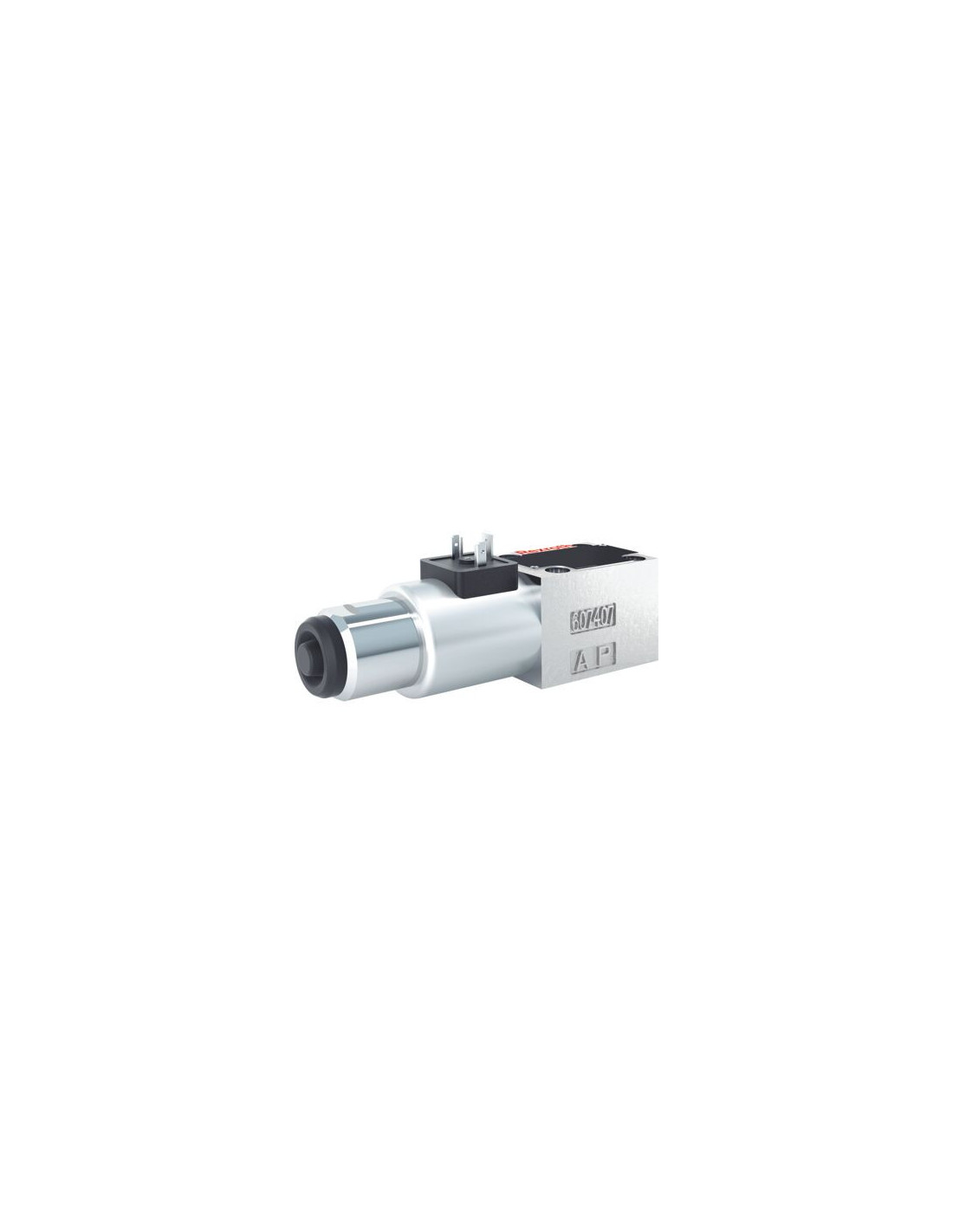

Gniazdowy zawór kierunkowy M-3SED6UK1X/350CG24N9XNK4 – wysoka niezawodność w instalacjach hydraulicznych
Gniazdowy (grzybkowy) zawór kierunkowy o symbolu M-3SED6UK1X/350CG24N9XNK4 (kod produktu: R901264136) to specjalistyczny komponent stosowany w przemysłowych układach hydraulicznych, szczególnie tam, gdzie kluczowe są precyzja i niezawodność sterowania przepływem oleju. Element ten został zaprojektowany z myślą o pracy w systemach charakteryzujących się wysokim ciśnieniem oraz intensywną eksploatacją, zapewniając długotrwałą i stabilną pracę.
Zalety gniazdowych zaworów kierunkowych do hydrauliki siłowej
- Bezpośrednie działanie – szybka reakcja na sygnał sterujący pozwala skutecznie zarządzać przepływem oleju hydraulicznego.
- Wysoka trwałość – solidna konstrukcja eliminuje ryzyko awarii nawet przy dłuższych przestojach pod ciśnieniem.
- Bezpieczeństwo pracy – pewne sterowanie przy wysokim ciśnieniu roboczym (do 350 bar).
- Uniwersalny montaż – standard przyłącza ISO 4401 umożliwia współpracę z szeroką gamą urządzeń oraz układów hydraulicznych.
Zastosowanie zaworu kierunkowego M-3SED6UK1X/350CG24N9XNK4
Zawory grzybkowe kierunkowe tego typu doskonale sprawdzają się w instalacjach przemysłowych, takich jak maszyny produkcyjne, systemy hydrauliki siłowej, urządzenia budowlane, linie technologiczne czy maszyny rolnicze. Dzięki możliwości pracy z różnymi cieczami hydraulicznymi (HL, HLP, HLPD, HVLP, HVLPD) są niezwykle wszechstronne.
Elektromagnetyczne sterowanie (24 VDC) pozwala na integrację z automatyką przemysłową oraz sterownikami PLC, dzięki czemu zawór może być elementem nowoczesnych, zautomatyzowanych układów.
Wytrzymałość i kompatybilność zaworu elektronicznego do hydrauliki
Obudowa zaworu wykonana jest z odpornych na uszkodzenia materiałów, które gwarantują niezawodność nawet w trudnych warunkach przemysłowych. Złącze 3-biegunowe na podstawie normy EN 175301-803 pozwala na prostą i pewną integrację z instalacją elektryczną.
Kompaktowy rozmiar nominalny 6 ułatwia montaż na płycie instalacyjnej w systemach o ograniczonej przestrzeni i zapewnia wysoką wydajność przy niewielkich gabarytach.
Podsumowanie – zawór CE ATEX do wymagających aplikacji
Gniazdowy zawór grzybkowy M-3SED6UK1X/350CG24N9XNK4 charakteryzuje się zgodnością z dyrektywą ATEX (2014/34/UE), co pozwala na stosowanie w strefach zagrożonych wybuchem. Maksymalne natężenie przepływu do 25 l/min oraz uszczelnienia NBR gwarantują odporność na czynniki chemiczne.
To idealny wybór tam, gdzie wymagane jest niezawodne sterowanie kierunkiem przepływu oleju hydraulicznego oraz pewność działania nawet w najbardziej wymagających warunkach pracy.
