Wielkość nominalna 6, Symbol D, ze sterowaniem elektromagnetycznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór gniazdowy
- Bezpośredniego działania
- Bezpieczne sterowanie również przy dłuższych okresach przestoju pod ciśnieniem
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | M-.SEW6 |
| Maks. ciśnienie robocze. [bar] | 420 |
| Maks. natężenie przepływu [l/min] | 25 |
| Symbol graficzny suwaka | Symbol D |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 3-biegunowy (2 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 3-biegunowy (2 + PE) według EN 175301-803 |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR |
| Uszczelnienia | FKM |
| Masa [kg] | 2.33 |

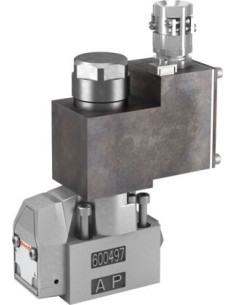

Gniazdowy (Grzybkowy) Zawór Kierunkowy M-4SEW6D3X/420MG24N9K4/B18V – Precyzyjna Kontrola Przepływu Hydraulicznego
Gniazdowy zawór kierunkowy M-4SEW6D3X/420MG24N9K4/B18V to przemysłowy element hydrauliczny przeznaczony do pracy w wymagających aplikacjach, gdzie kluczowa jest niezawodność oraz precyzyjna zmiana kierunku przepływu oleju. Produkt ten działa w układach o wysokim zakresie mocy i jest przystosowany do pracy z ciśnieniem roboczym dochodzącym do 420 bar. Oferuje maksymalne natężenie przepływu do 25 l/min, co pozwala na efektywną obsługę szerokiego wachlarza procesów technologicznych w przemyśle.
Zawór gniazdowy – budowa i zalety
Bezpośrednie działanie zaworu umożliwia precyzyjne sterowanie kierunkiem przepływu medium hydraulicznego. Dodatkową zaletą jest bezpieczne sterowanie, które gwarantuje niezawodną pracę również przy dłuższych okresach przestoju pod ciśnieniem. Konstrukcja montowana na płycie zgodnie z normą ISO 4401 zapewnia łatwą integrację z innymi komponentami układów hydraulicznych.
- Symbol graficzny suwaka – Symbol D: gwarantuje powtarzalne i kontrastowe funkcje przełączania.
- Dwa położenia suwaka: umożliwiają precyzyjne sterowanie przepływem.
- Elektromagnetyczne sterowanie: pozwala na szybkie i niezawodne przełączanie pozycji zaworu.
Zastosowanie gniazdowego zaworu kierunkowego M-4SEW6D3X/420MG24N9K4/B18V
Zawór grzybkowy kierunkowy tej klasy często wykorzystywany jest w układach hydraulicznych:
- Przemysłowych maszynach budowlanych,
- Automatyce przemysłowej,
- Systemach hydrauliki siłowej,
- Maszynach produkcyjnych i przetwórczych,
- Układach transportu i podnośnikach.
Urządzenie jest kompatybilne z szeroką gamą cieczy hydraulicznych, w tym HL, HLP, HLPD, HVLP, HVLPD, HETG, HEES, HEPG, HFDU, HFDR, co zapewnia uniwersalność i elastyczność zastosowań.
Wytrzymałość i łatwość integracji – cechy użytkowe
Korpus wykonany z wysokiej jakości materiałów zapewnia długą żywotność nawet w wymagających warunkach środowiskowych. Zastosowanie uszczelnień FKM chroni przed wyciekami i przedłuża trwałość zaworu. Dzięki napięciu sterowania 24 VDC oraz standardowemu złączu elektrycznemu zgodnie z normą EN 175301-803, zawór może być łatwo zintegrowany z istniejącymi systemami automatyki przemysłowej.
Gniazdowy (grzybkowy) zawór kierunkowy o nominalnej wielkości 6 to znakomity wybór dla użytkowników poszukujących wydajnego, uniwersalnego i niezawodnego rozwiązania do sterowania przepływem mediów hydraulicznych w układach przemysłowych.
