Wielkość nominalna 6, , Symbol C, , ze sterowaniem elektromagnetycznym
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór gniazdowy
- Bezpośredniego działania
- Bezpieczne sterowanie również przy dłuższych okresach przestoju pod ciśnieniem
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | M-.SEW6..XE |
| Maks. ciśnienie robocze. [bar] | 420 |
| Maks. natężenie przepływu [l/min] | 25 |
| Symbol graficzny suwaka | Symbol C |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 3 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Złącze śrubowe przewodów |
| Opis przyłącza elektrycznego | Przyłącze elektryczne realizowane poprzez 2-biegunowy zacisk w skrzynce zaciskowej ze złączem śrubowym przewodów |
| Opis zgodności | CE – dyrektywa ATEX 2014/34/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR |
| Uszczelnienia | FKM |
| Masa [kg] | 3.23 |

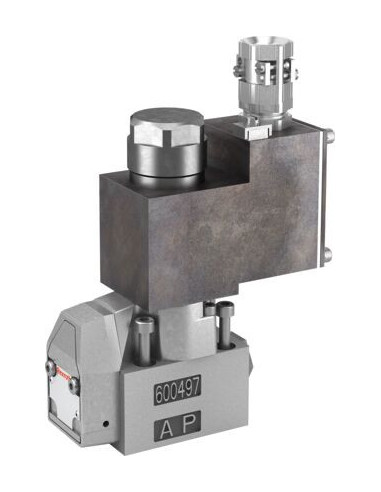

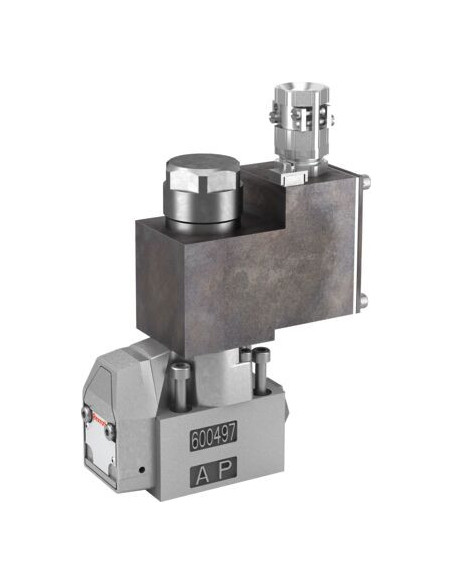

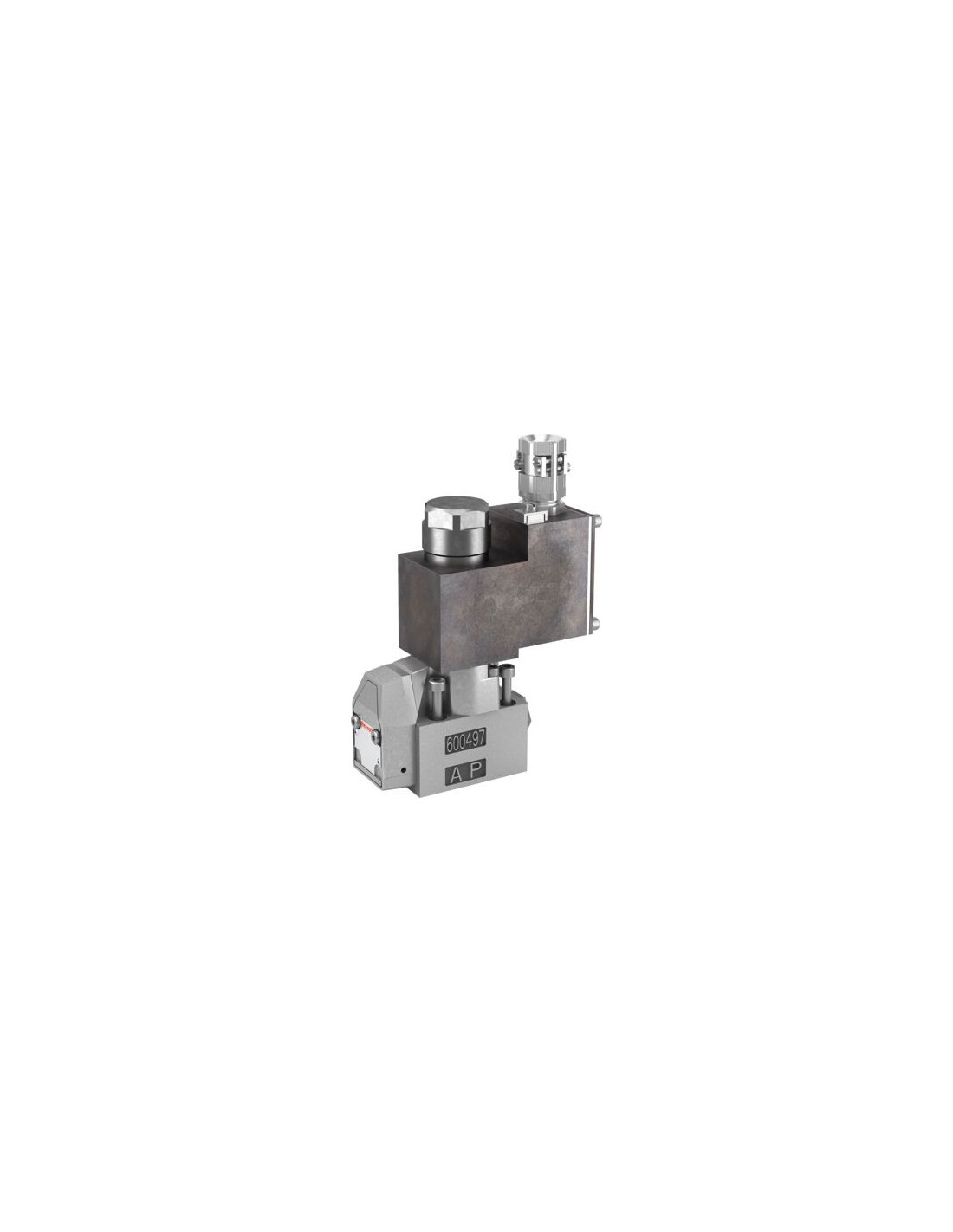

Gniazdowy zawór kierunkowy M-3SEW6C3X/420MG24N9XEZ2/B15V – Precyzyjna kontrola przepływu hydraulicznego
Gniazdowy (grzybkowy) zawór kierunkowy o symbolu M-3SEW6C3X/420MG24N9XEZ2/B15V i kodzie produktu R901128670 to zaawansowany element wykorzystywany w instalacjach hydrauliki siłowej, charakteryzujący się wysoką niezawodnością oraz możliwością pracy w wymagających warunkach przemysłowych. Dzięki kompaktowej budowie i zastosowaniu innowacyjnych rozwiązań, zawór zapewnia efektywną zmianę kierunku przepływu oleju hydraulicznego nawet przy wysokich ciśnieniach roboczych.
Najważniejsze zalety zaworu gniazdowego typu M-3SEW6C
- Wysokie maksymalne ciśnienie pracy – do 420 bar – umożliwia stosowanie w układach o podwyższonych wymaganiach dotyczących obciążenia ciśnieniowego.
- Bezpośrednie sterowanie elektromagnetyczne – szybka i precyzyjna reakcja na sygnały sterujące, nawet po dłuższych okresach przestoju pod ciśnieniem.
- Trwała konstrukcja – elementy wykonane z wysokiej jakości materiałów gwarantują długą żywotność i odporność na zużycie.
- Niezawodność działania – konstrukcja grzybkowa (gniazdowa) pozwala na bezproblemową pracę również w intensywnie eksploatowanych instalacjach.
- Bezpieczne sterowanie – pewność przełączania bez efektu „zawieszenia” suwaka w każdej pozycji.
- Uniwersalność – szeroka kompatybilność z różnorodnymi cieczami hydraulicznymi (HL, HLP, HLPD, HVLP, HVLPD, HETG, HEES, HEPG, HFDU, HFDR).
Zastosowanie gniazdowych zaworów kierunkowych hydraulicznych
Zawór kierunkowy gniazdowy z tej serii dedykowany jest do zastosowań przemysłowych oraz mobilnych, gdzie wymagana jest precyzyjna kontrola kierunku przepływu oleju hydraulicznego. Doskonale sprawdza się w:
- maszynach budowlanych
- systemach automatyki przemysłowej
- prasach hydraulicznych
- układach napędowych i podnoszenia
- maszynach rolniczych
- urządzeniach produkcyjnych
Możliwość montażu na płycie zgodnie z normą ISO 4401-03-02-0-05 zapewnia uniwersalność integracji w istniejących układach hydraulicznych oraz szybki montaż i demontaż podczas obsługi serwisowej.
Funkcjonalność i niezawodność gniazdowych zaworów kierunkowych
Zawór grzybkowy 3/2 posiada dwie pozycje suwaka oraz trzy przyłącza, zapewniając wysoką elastyczność układu sterowania. Dzięki uszczelnieniom FKM oraz solidnej konstrukcji, gwarantuje odporność na agresywne media i wysoką temperaturę pracy. Certyfikat CE zgodny z dyrektywą ATEX umożliwia także zastosowanie urządzenia w przestrzeniach zagrożonych wybuchem.
Napięcie sterujące 24 VDC oraz wygodne podłączenie elektryczne poprzez 2-biegunowy zacisk w skrzynce zaciskowej czynią montaż szybkim i bezproblemowym.
Niezawodny zawór hydrauliczny M-3SEW6C3X/420MG24N9XEZ2/B15V to wybór dla profesjonalnych zastosowań, gdzie liczą się trwałość, bezpieczeństwo działania oraz uniwersalność montażu.
