Wielkość nominalna 6, , Symbol U, , ze sterowaniem elektromagnetycznym
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór gniazdowy
- Bezpośredniego działania
- Bezpieczne sterowanie również przy dłuższych okresach przestoju pod ciśnieniem
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | M-.SEW6..XE |
| Maks. ciśnienie robocze. [bar] | 420 |
| Maks. natężenie przepływu [l/min] | 25 |
| Symbol graficzny suwaka | Symbol U |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 3 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Złącze śrubowe przewodów |
| Opis przyłącza elektrycznego | Przyłącze elektryczne realizowane poprzez 2-biegunowy zacisk w skrzynce zaciskowej ze złączem śrubowym przewodów |
| Opis zgodności | CE – dyrektywa ATEX 2014/34/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR |
| Uszczelnienia | FKM |
| Masa [kg] | 3.21 |

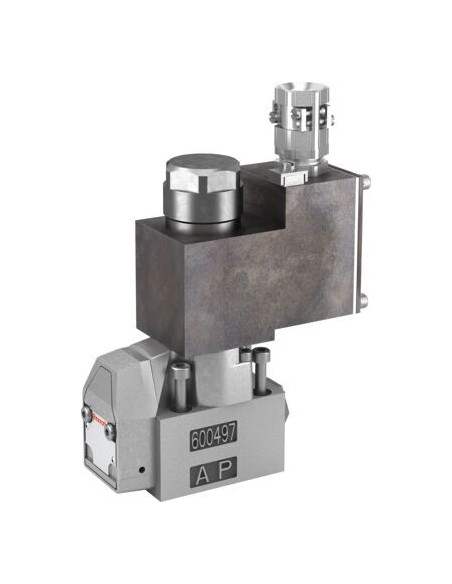

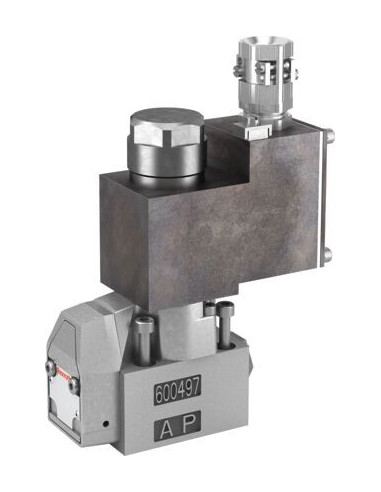

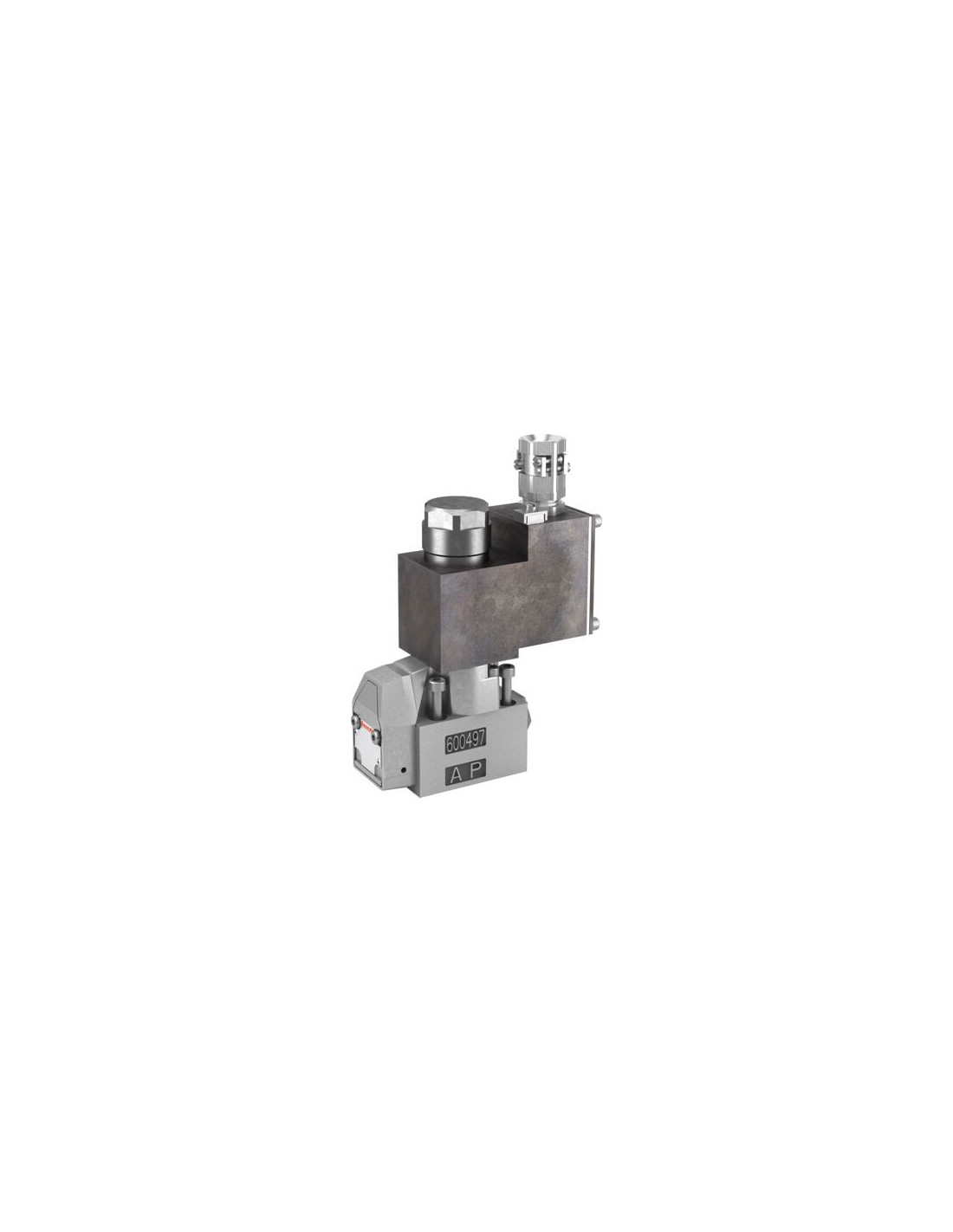

Gniazdowy zawór kierunkowy M-3SEW6U3X/420MG24N9XEZ2/B15V – Zastosowanie w hydraulice przemysłowej
Gniazdowy (grzybkowy) zawór kierunkowy M-3SEW6U3X/420MG24N9XEZ2/B15V (Kod produktu: R901175692) to zaawansowany hydrauliczny zawór przemysłowy, przeznaczony do niezawodnej zmiany kierunku przepływu oleju hydraulicznego pod wysokim ciśnieniem. Konstrukcja oparta na bezpośrednim działaniu z elektromagnetycznym sterowaniem sprawia, że zawór ten znajduje zastosowanie w wymagających układach hydraulicznych oraz wszędzie, gdzie wymagana jest precyzyjna i szybka reakcja na zmiany sygnału sterującego.
Charakterystyka konstrukcyjna i specyfika działania
Zawór gniazdowy kierunkowy wyróżnia się bardzo dobrą szczelnością oraz odpornością na zanieczyszczenia. Budowa oparta na bezpośrednim działaniu zapewnia możliwość zastosowania w układach pracujących pod dużym obciążeniem i przy długotrwałym utrzymywaniu ciśnienia roboczego.
- Trwałe uszczelnienia wykonane z materiału FKM gwarantują długą żywotność.
- Bezpieczna eksploatacja nawet przy długotrwałych przestojach pod ciśnieniem.
- Wysoka odporność na ciśnienie robocze – aż do 420 bar.
- Montaż na płycie – łatwa integracja z układem hydraulicznym.
- Sterowanie elektromagnetyczne umożliwia automatyzację procesów.
Zalety i możliwości wykorzystania gniazdowego zaworu kierunkowego
Gniazdowy zawór kierunkowy doskonale sprawdza się wszędzie tam, gdzie liczy się niezawodność, bezpieczeństwo i precyzja sterowania przepływem cieczy hydraulicznej, w tym w aplikacjach przemysłowych, maszynach budowlanych, maszynach do obróbki metali oraz w układach produkcyjnych. Zawór umożliwia sterowanie przepływem szerokiego zakresu olejów i cieczy hydraulicznych zgodnych z wieloma normami, w tym HL, HLP, HLPD, HVLP, HVLPD, HETG, HEES, HEPG, HFDU oraz HFDR.
- Typowe zastosowanie w maszynach przemysłowych, obrabiarkach CNC oraz liniach produkcyjnych.
- Niezawodne funkcjonowanie w systemach wymagających częstych zmian kierunku przepływu.
- Pewność działania nawet w trudnych warunkach eksploatacyjnych.
- Możliwość sterowania z poziomu systemu automatyki dzięki przyłączu 24 VDC.
Bezpieczeństwo użytkowania i zgodność normatywna
Zawór został zaprojektowany z myślą o spełnieniu rygorystycznych norm bezpieczeństwa oraz norm unijnych (CE – dyrektywa ATEX 2014/34/UE). Wyposażony w przyłącze elektryczne realizowane przez 2-biegunowy zacisk złącza śrubowego, zapewnia pewność i stabilność połączeń nawet przy wibracjach czy w trudnych warunkach przemysłowych.
Podsumowanie – Gniazdowy zawór kierunkowy M-3SEW6U3X/420MG24N9XEZ2/B15V
Gniazdowy zawór kierunkowy M-3SEW6U3X/420MG24N9XEZ2/B15V o nominalnej wielkości 6 stanowi doskonałe rozwiązanie dla nowoczesnych układów hydraulicznych wymagających precyzji, trwałości i odporności na wysokie ciśnienia. Jego wszechstronne możliwości zastosowania, solidność wykonania oraz wysoki poziom bezpieczeństwa sprawiają, że jest to często wybierane rozwiązanie do przemysłowych systemów zasilania hydraulicznego.
