Wielkość nominalna 6, , Symbol C, , ze sterowaniem elektromagnetycznym
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór gniazdowy
- Bezpośredniego działania
- Bezpieczne sterowanie również przy dłuższych okresach przestoju pod ciśnieniem
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | M-.SEW6..XE |
| Maks. ciśnienie robocze. [bar] | 420 |
| Maks. natężenie przepływu [l/min] | 25 |
| Symbol graficzny suwaka | Symbol C |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 3 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Złącze śrubowe przewodów |
| Opis przyłącza elektrycznego | Przyłącze elektryczne realizowane poprzez 2-biegunowy zacisk w skrzynce zaciskowej ze złączem śrubowym przewodów |
| Opis zgodności | CE – dyrektywa ATEX 2014/34/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR |
| Uszczelnienia | FKM |
| Masa [kg] | 3.23 |

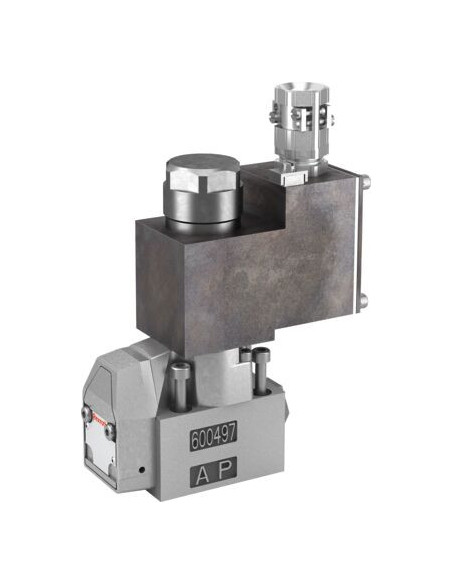

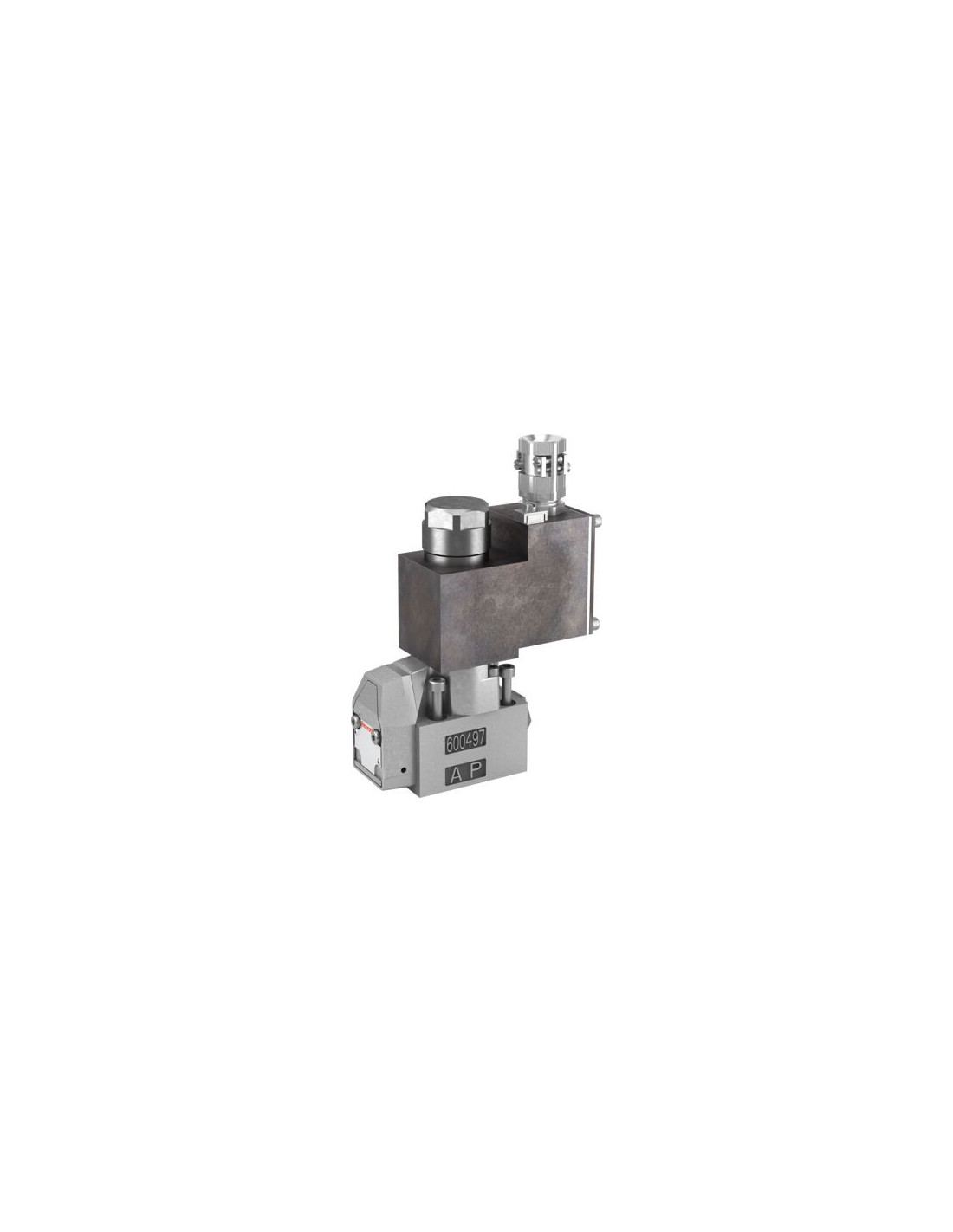

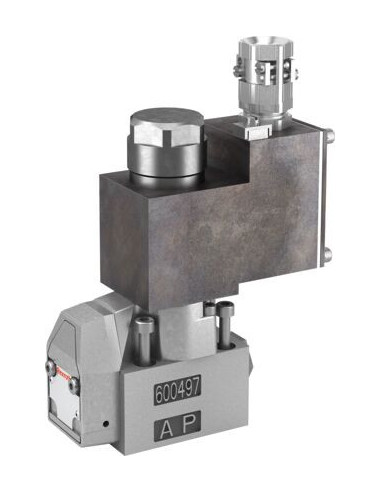

Gniazdowy (Grzybkowy) Zawór Kierunkowy M-3SEW6C3X/420MG24N9XEZ2/B12V – Przemysłowe sterowanie przepływem oleju hydraulicznego
Gniazdowy zawór kierunkowy M-3SEW6C3X/420MG24N9XEZ2/B12V to nowoczesne rozwiązanie dla wymagających aplikacji hydraulicznych, stosowane w układach przemysłowych, gdzie kluczowa jest niezawodna kontrola kierunku przepływu oleju. Konstrukcja pozwala na realizację funkcji przełączania kierunku przepływu zgodnie z symbolem hydraulicznym C, zachowując wysoką trwałość oraz bezpieczeństwo eksploatacji, nawet podczas dłuższych okresów przestoju pod pełnym ciśnieniem.
Kluczowe zalety zaworu grzybkowego kierunkowego Rexroth
- Bezpośrednie działanie – szybka i pewna reakcja na sygnał sterujący dzięki elektromagnesowi.
- Odporność na ekstremalne warunki pracy – zawór przewidziany do pracy w ciśnieniu roboczym do 420 barów.
- Wysoka niezawodność – stabilna praca nawet przy długotrwałym ciśnieniu, gwarantująca bezpieczeństwo układu.
- Szeroka kompatybilność z cieczami hydraulicznymi – obsługuje różne media, takie jak HL, HLP, HVLP i wiele innych.
- Wykonanie zgodne z normą ISO 4401-03-02-0-05 – łatwy montaż na płycie oraz integracja z systemami przemysłowymi.
- Uszczelnienia FKM – podwyższona odporność chemiczna i termiczna na różnorodne płyny hydrauliczne.
- Certyfikacja ATEX – zgodność z dyrektywą 2014/34/UE (bezpieczeństwo pracy w strefach zagrożonych wybuchem).
Typowe zastosowania zaworu M-3SEW6C3X/420MG24N9XEZ2/B12V
Zawory grzybkowe kierunkowe z napędem elektromagnetycznym wykorzystywane są przede wszystkim w:
- Hydraulice maszyn i urządzeń przemysłowych
- Układach sterowania pras hydraulicznych
- Systemach automatyki produkcyjnej i robotyce
- Maszynach do obróbki metalu i tworzyw sztucznych
- Instalacjach wymagających szybkiego, niezawodnego przełączania przepływu cieczy
Bezpieczeństwo i zgodność – zawór kierunkowy do wymagających zadań
Solidna budowa oraz przemyślana konstrukcja zaworu pozwalają na długotrwałą eksploatację w trudnych warunkach przemysłowych. Przyłącze elektryczne realizowane jest poprzez wygodne złącze śrubowe, co umożliwia bezpieczne i szybkie podłączenie do układu sterowania.
Wysoki poziom szczelności oraz kompatybilność z różnorodnymi mediami hydraulicznymi pozwalają na zastosowanie tego rozwiązania w szerokiej gamie sektorów przemysłu, gdzie niezawodność i bezpieczeństwo są najważniejsze.
