Wielkość nominalna 6, Symbol U, ze sterowaniem ręcznym
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór gniazdowy
- Bezpośredniego działania
- Bezpieczne sterowanie również przy dłuższych okresach przestoju pod ciśnieniem
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | M-.S.6,10 |
| Maks. ciśnienie robocze. [bar] | 420 |
| Maks. natężenie przepływu [l/min] | 40 |
| Symbol graficzny suwaka | Symbol U |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | ze sterowaniem ręcznym |
| Liczba przyłączy | 3 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | - |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR |
| Uszczelnienia | FKM |
| Masa [kg] | 1.3 |

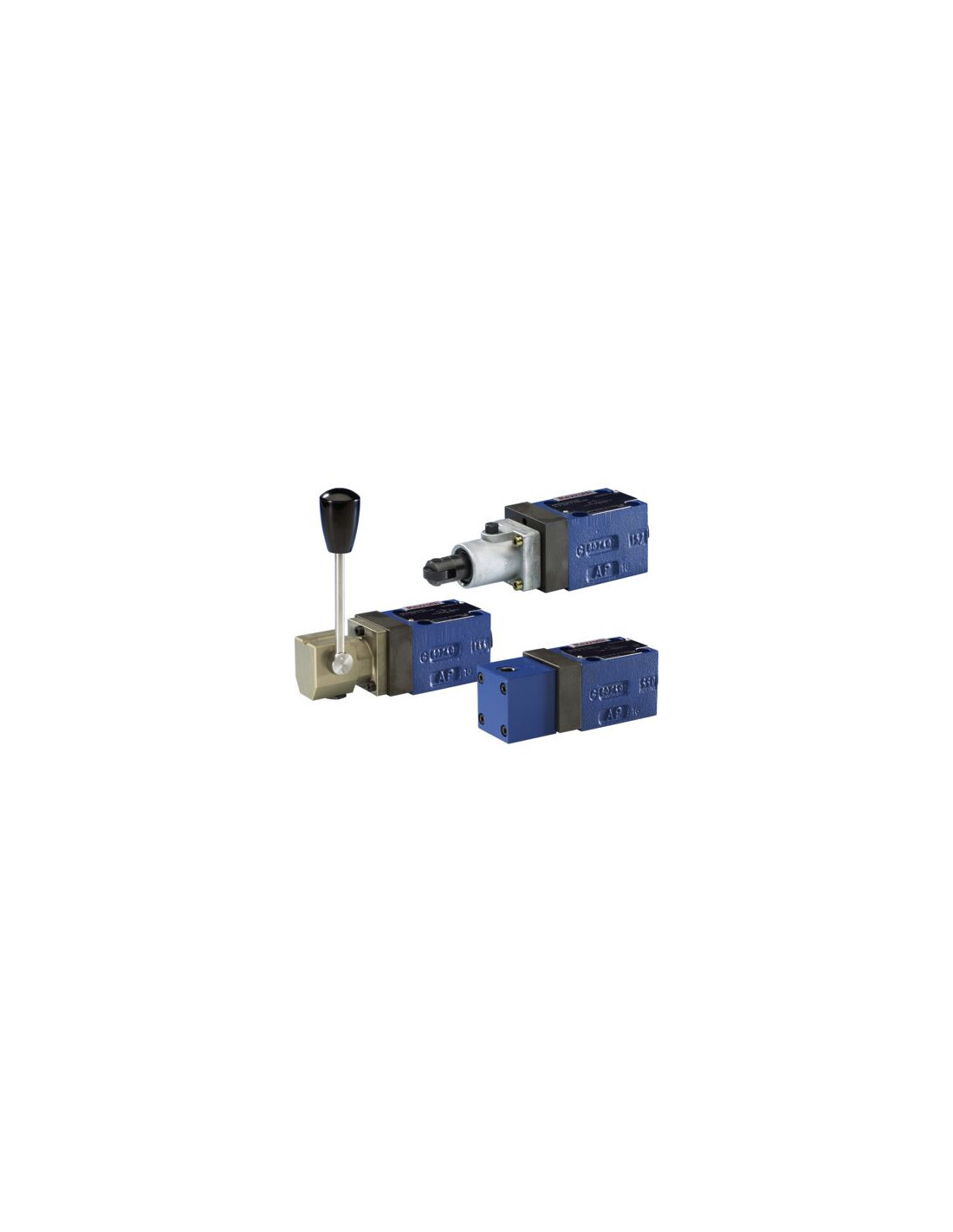

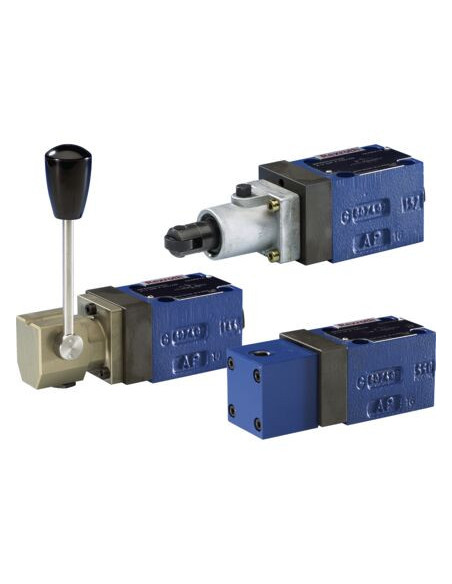

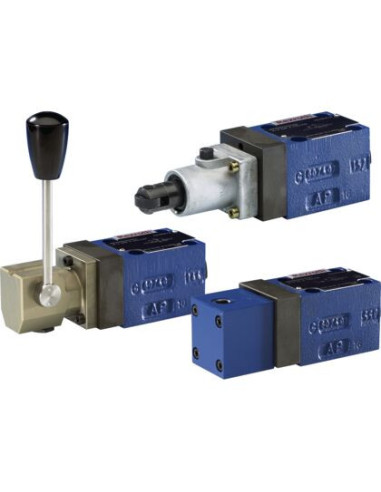

Gniazdowy (grzybkowy) zawór kierunkowy M-3SMM6U3X/420/V — specjalistyczny zawór hydrauliczny
Gniazdowy (grzybkowy) zawór kierunkowy M-3SMM6U3X/420/V to element zaprojektowany do wymagających zastosowań w hydraulice przemysłowej. Zawór z ręcznym sterowaniem pozwala na precyzyjną zmianę kierunku przepływu oleju hydraulicznego zgodnie z odpowiednim symbolem hydraulicznym (Symbol U), gwarantując niezawodność działania nawet podczas długich przestojów pod ciśnieniem.
Zalety zaworu gniazdowego M-3SMM6U3X/420/V
- Maksymalne ciśnienie robocze do 420 bar — umożliwia zastosowanie w układach wysokociśnieniowych.
- Bezpośrednie działanie — prostota konstrukcji przekłada się na długą żywotność oraz niską podatność na awarie.
- Wysoki przepływ nominalny — obsługuje natężenie przepływu do 40 l/min, co sprawia, że znajduje zastosowanie w rozbudowanych instalacjach.
- Bezpieczne sterowanie przy długich przestojach — konstrukcja zaworu zapewnia szczelność i niezawodność podczas intensywnej eksploatacji oraz przestojów.
- Kompatybilność z szeroką gamą cieczy hydraulicznych — współpracuje m.in. z HL, HLP, HVLP, HETG, HEES, zapewniając elastyczność w doborze medium.
- Durable uszczelnienia FKM — odporne na wysoką temperaturę oraz działanie agresywnych mediów.
- Łatwy montaż na płycie zgodnie ze standardem ISO 4401-03-02-0-05.
Zastosowania zaworu grzybkowego M-3SMM6U3X/420/V
Zawór kierunkowy sprawdza się w systemach hydraulicznych maszyn budowlanych, maszyn przemysłowych, pras hydraulicznych, układach zasilania siłowników oraz liniach produkcyjnych. Umożliwia ręczne sterowanie rozdziałem przepływu cieczy w różnorodnych układach hydraulicznych. Jest chętnie stosowany tam, gdzie liczy się maksymalna niezawodność, odporność na wysokie ciśnienia oraz trwałość podzespołów.
Charakterystyka i budowa zaworu gniazdowego
Zawór M-3SMM6U3X/420/V posiada trzy przyłącza oraz dwie pozycje suwaka, co pozwala na realizację typowych funkcji przełączania w układach hydraulicznych. Jego zwarta konstrukcja oraz kompaktowe wymiary umożliwiają integrację zarówno w nowych projektach, jak i podczas modernizacji już istniejących instalacji. Montaż na płycie stanowi gwarancję szczelności połączenia i łatwości serwisowania.
Gniazdowy zawór kierunkowy — pewność i uniwersalność
Zastosowanie bezpośredniego sterowania ręcznego oznacza pełną kontrolę nad kierunkiem przepływu medium hydraulicznego przy zachowaniu prostoty obsługi. Dzięki solidnym materiałom wykonania i wysokiemu poziomowi zabezpieczeń technicznych zawór znajduje zastosowanie zarówno w systemach przemysłowych, jak i mobilnych.
