Wielkość nominalna 6, , Symbol CK, , ze sterowaniem elektromagnetycznym
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór gniazdowy
- Bezpośredniego działania
- Bezpieczne sterowanie również przy dłuższych okresach przestoju pod ciśnieniem
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | M-.SED6..XN |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 25 |
| Symbol graficzny suwaka | Symbol CK |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 3 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 3-biegunowy (2 + PE) |
| Opis przyłącza elektrycznego | Złącze wtykowe 3-biegunowe (2 + PE) według EN 175301-803 |
| Opis zgodności | CE – dyrektywa ATEX 2014/34/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD |
| Uszczelnienia | NBR |
| Masa [kg] | 2.22 |

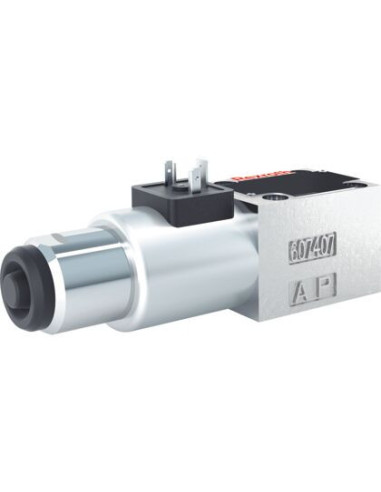

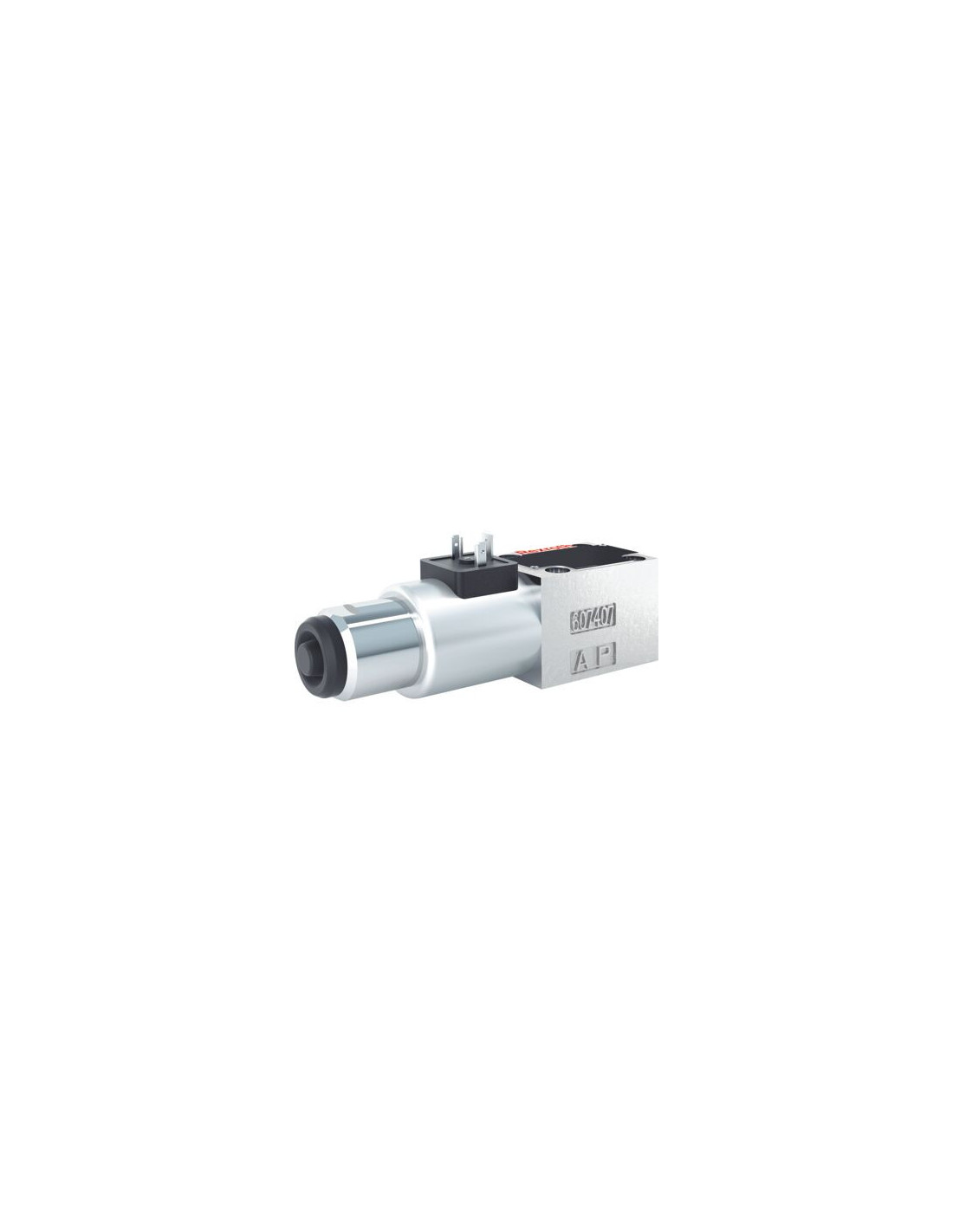

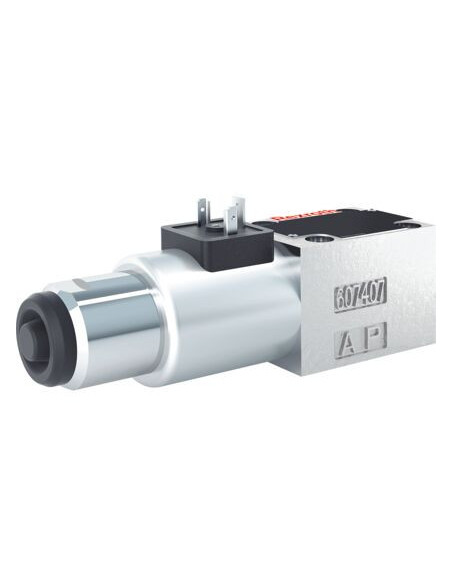

Gniazdowy zawór kierunkowy grzybkowy M-3SED6CK1X/350CG24N9XNK4 – R901264650
Gniazdowy (grzybkowy) zawór kierunkowy M-3SED6CK1X/350CG24N9XNK4 to przemysłowy element hydrauliki siłowej o wysokiej niezawodności oraz solidnej konstrukcji, przeznaczony do pracy przy wysokich ciśnieniach. Znajduje szerokie zastosowanie w nowoczesnych układach hydraulicznych, w których wymagana jest precyzyjna kontrola kierunku przepływu oleju hydraulicznego.
Właściwości zaworu grzybkowego hydraulicznego
- Budowa gniazdowa zapewniająca długą żywotność oraz minimalne ryzyko wycieków.
- Bezpośrednie działanie – szybka reakcja na zmianę położenia wrzeciona.
- Bezpieczne sterowanie elektromagnetyczne, które sprawdza się także przy długotrwałym utrzymywaniu zaworu pod ciśnieniem, bez ryzyka zacięcia.
- Maksymalne ciśnienie robocze wynoszące aż 350 bar oraz wydajność do 25 l/min, co umożliwia stosowanie zaworu w wymagających aplikacjach.
- Montaż na płycie zgodny z normą przyłączy ISO 4401-03-02-0-05.
- Odporność na pracę z różnymi rodzajami mediów hydraulicznych (HL, HLP, HLPD, HVLP, HVLPD).
- Uszczelnienia NBR zwiększające szczelność i żywotność urządzenia.
Typowe zastosowania zaworu M-3SED6CK1X/350CG24N9XNK4
Zawór kierunkowy gniazdowy tej klasy znajduje zastosowanie w wielu branżach przemysłu, w tym w:
- maszynach budowlanych i inżynieryjnych,
- układach automatyki przemysłowej,
- systemach hydraulicznych maszyn produkcyjnych i przetwórczych,
- hydraulicznych napędach pras, suwnic i podnośników.
Zawór idealnie sprawdza się tam, gdzie wymagana jest niezawodność działania, minimalne zużycie i bezpieczeństwo pracy nawet podczas długotrwałego obciążenia. Montaż na płycie oraz niewielkie gabaryty umożliwiają stosowanie w ograniczonej przestrzeni, jednocześnie gwarantując prostą obsługę serwisową.
Korzyści z zastosowania zaworu gniazdowego M-3SED6CK1X/350CG24N9XNK4
- Precyzyjna kontrola przepływu oleju hydraulicznego i niezawodna zmiana kierunku przepływu według ustalonego schematu hydraulicznego.
- Trwałość i odporność na trudne warunki pracy dzięki wysokiej jakości materiałom konstrukcyjnym.
- Szybka reakcja elektromagnesu na sygnał sterujący (24 VDC) – gwarancja sprawnego działania układu.
- Spełnienie wymagań dyrektywy ATEX 2014/34/UE – możliwość stosowania w strefach zagrożonych wybuchem.
