Wielkość nominalna 6, , Symbol UK, , ze sterowaniem elektromagnetycznym
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór gniazdowy
- Bezpośredniego działania
- Bezpieczne sterowanie również przy dłuższych okresach przestoju pod ciśnieniem
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | M-.SED6..XN |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 25 |
| Symbol graficzny suwaka | Symbol UK |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 3 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 3-biegunowy (2 + PE) |
| Opis przyłącza elektrycznego | Złącze wtykowe 3-biegunowe (2 + PE) według EN 175301-803 |
| Opis zgodności | CE – dyrektywa ATEX 2014/34/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD |
| Uszczelnienia | NBR |
| Masa [kg] | 1.54 |

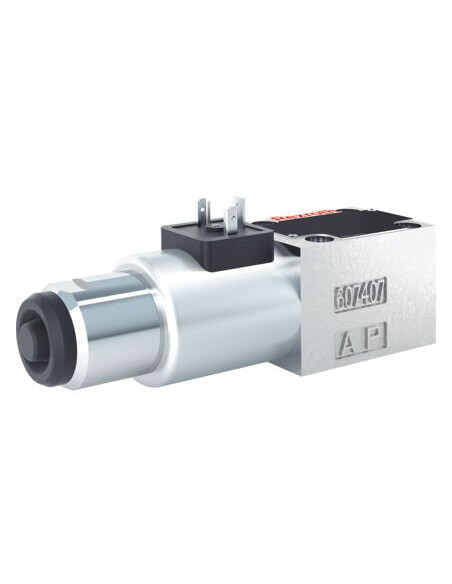

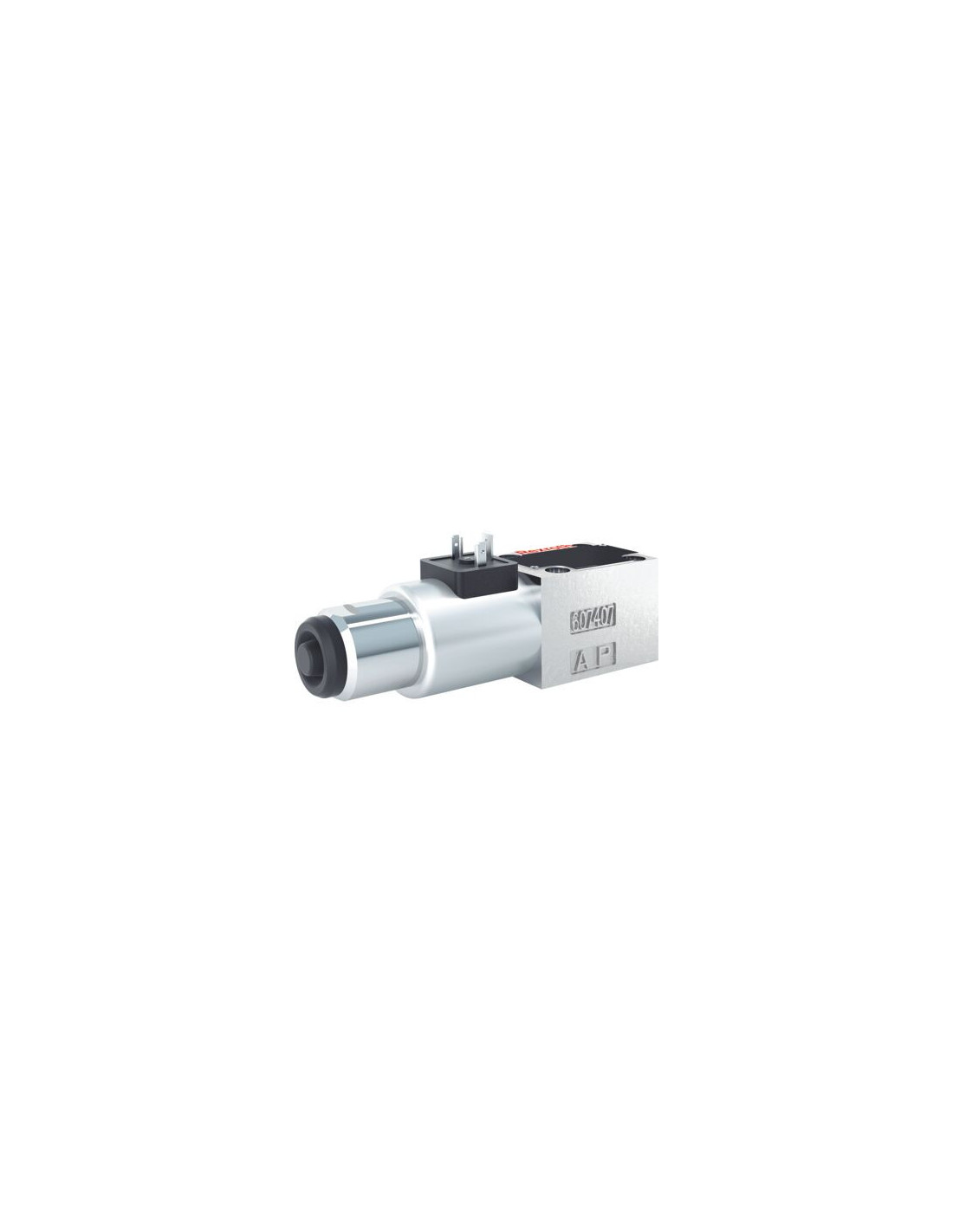

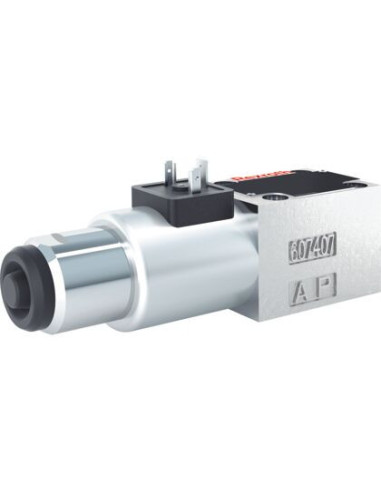

Gniazdowy (grzybkowy) zawór kierunkowy M-3SED6UK1X/350CG24XNK4 – wysoka niezawodność sterowania przepływem
Gniazdowy zawór kierunkowy o oznaczeniu M-3SED6UK1X/350CG24XNK4 (kod produktu: R901485866) to przemysłowy zawór hydrauliczny przystosowany do pracy w wysokim zakresie mocy. Został zaprojektowany z myślą o bezpiecznym i niezawodnym sterowaniu kierunkiem przepływu oleju hydraulicznego, nawet w warunkach długotrwałego pozostawania pod ciśnieniem.
Zastosowanie zaworu gniazdowego M-3SED6UK1X/350CG24XNK4
Gniazdowe zawory kierunkowe znajdują szerokie zastosowanie w układach hydraulicznych maszyn i urządzeń przemysłowych, gdzie wymagana jest pewna i szybka zmiana kierunku przepływu mediów roboczych. Dzięki zasilaniu napięciem 24 VDC oraz możliwości montażu na płycie zgodnie z normą ISO 4401-03, zawór idealnie sprawdza się w:
- automatyce przemysłowej,
- układach hydrauliki siłowej maszyn budowlanych i rolniczych,
- prasach i wtryskarkach,
- systemach sterowania linią produkcyjną.
Może być stosowany wszędzie tam, gdzie liczy się bezawaryjna praca oraz precyzyjna kontrola przepływu cieczy hydraulicznej.
Zalety i cechy funkcjonalne zaworu hydraulicznego gniazdowego
- Bezpośrednie działanie – zawór szybko i precyzyjnie reaguje na sygnał elektromagnetyczny.
- Wytrzymałość na wysokie ciśnienia robocze – maksymalne ciśnienie pracy wynosi aż 350 bar.
- Wysoka szczelność i niezawodność dzięki grzybkowej konstrukcji gniazda.
- Elektromagnetyczne sterowanie umożliwia łatwą integrację z automatycznymi systemami sterowania.
- Uniwersalne przyłącze i standardowa wtyczka elektryczna według EN 175301-803 zapewniają łatwą instalację.
- Odporność na długotrwałe przestoje pod ciśnieniem – gwarancja bezpiecznej pracy w trudnych warunkach przemysłowych.
Typowe media robocze i kompatybilność
Zawór gniazdowy M-3SED6UK1X/350CG24XNK4 jest przeznaczony do pracy z szeroką gamą olejów hydraulicznych klasy HL, HLP, HLPD, HVLP oraz HVLPD. Uszczelnienia wykonane z NBR zapewniają szczelność zarówno podczas pracy z tradycyjnymi, jak i nowoczesnymi mediami hydraulicznymi.
Normy i bezpieczeństwo pracy zaworu przemysłowego
Zawór spełnia wymagania dyrektywy ATEX 2014/34/UE oraz standardów CE, co potwierdza jego bezpieczną eksploatację także w środowiskach zagrożonych wybuchem oraz w trudnych warunkach przemysłowych.
