Wielkość nominalna 10, , Symbol UK, , ze sterowaniem elektromagnetycznym
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór gniazdowy
- Bezpośredniego działania
- Bezpieczne sterowanie również przy dłuższych okresach przestoju pod ciśnieniem
Dane techniczne
| Schemat przyłączy | ISO 4401-05-04-0-05 |
| Rodzina produktów | M-.SED10..XN |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 40 |
| Symbol graficzny suwaka | Symbol UK |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 10 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 3 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 3-biegunowy (2 + PE) |
| Opis przyłącza elektrycznego | Złącze wtykowe 3-biegunowe (2 + PE) według EN 175301-803 |
| Opis zgodności | CE – dyrektywa ATEX 2014/34/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR |
| Uszczelnienia | FKM |
| Masa [kg] | 3.14 |

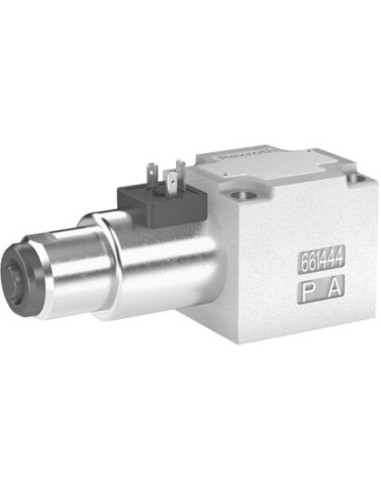

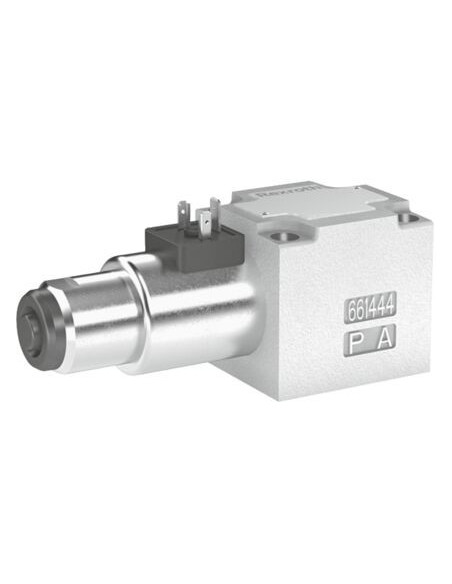

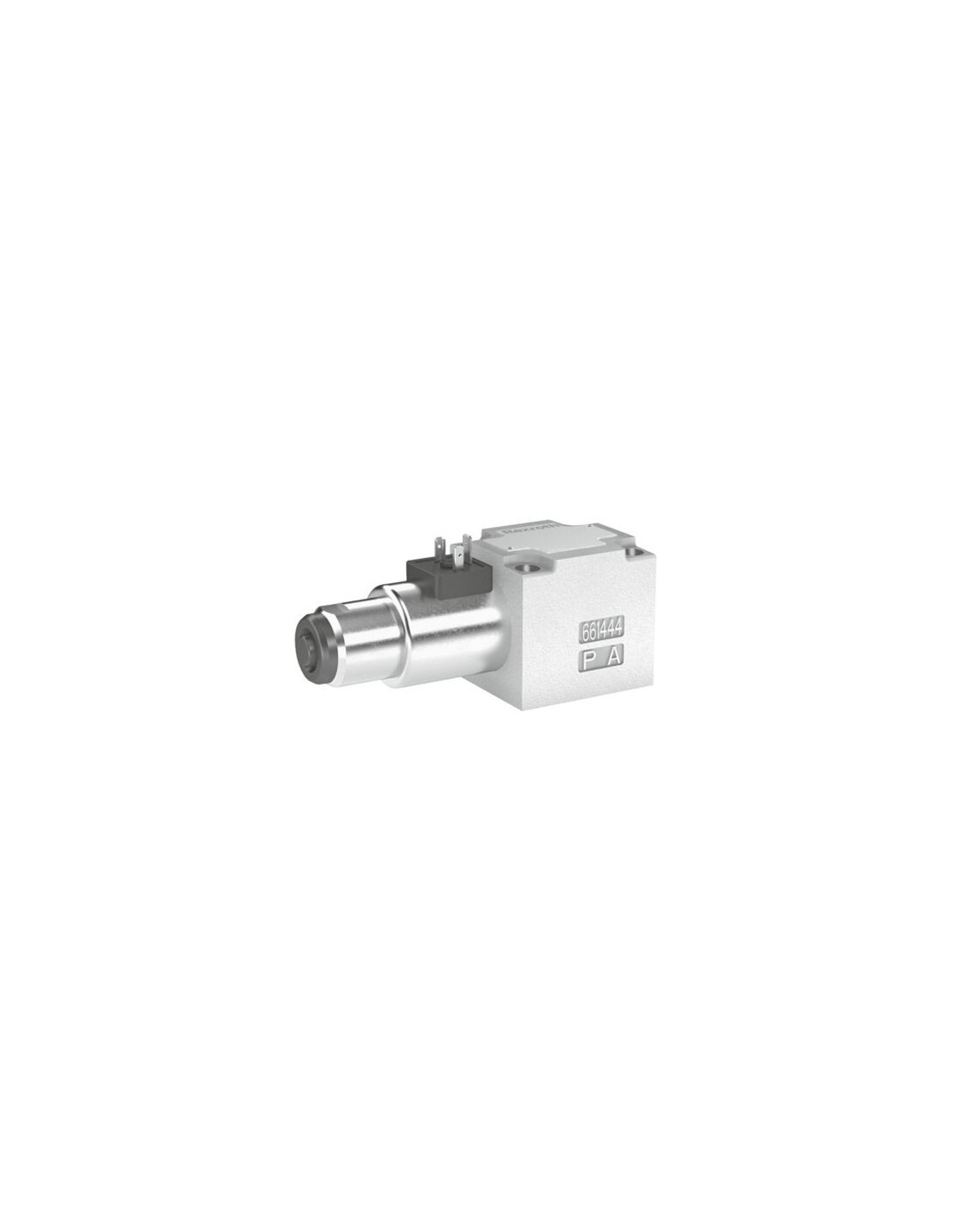

Gniazdowy (grzybkowy) zawór kierunkowy M-3SED10UK1X/350CG24N9XNK4/V – hydrauliczny zawór do wysokich obciążeń
Gniazdowy zawór kierunkowy M-3SED10UK1X/350CG24N9XNK4/V to nowoczesne rozwiązanie przeznaczone do precyzyjnego sterowania przepływem cieczy hydraulicznych w układach przemysłowych. Dzięki zastosowaniu elektromagnetycznego sterowania oraz niezawodnej konstrukcji, zawór doskonale sprawdza się w warunkach długotrwałego ciśnienia i w wymagających aplikacjach przemysłowych.
Zawór hydrauliczny z symbolem UK – charakterystyka i zalety
Konstrukcja zaworu gniazdowego zapewnia bezpieczeństwo pracy oraz precyzyjną zmianę kierunku przepływu oleju hydraulicznego. Zawór działa w układach, gdzie niezbędna jest szybka i pewna reakcja na sygnały sterujące, zachowując pełną sprawność także podczas dłuższych przestojów pod ciśnieniem.
- Bezpośrednie działanie – szybka reakcja na sygnał sterujący
- Wytrzymałość – przystosowany do maksymalnego ciśnienia roboczego 350 bar
- Uniwersalność – obsługuje różnorodne rodzaje cieczy hydraulicznych
- Niezawodność – bezpieczne sterowanie nawet podczas długich przestojów
Typowe zastosowania gniazdowych zaworów kierunkowych
Zawory M-3SED10UK1X/350CG24N9XNK4/V znajdują szerokie zastosowanie w hydraulice siłowej, w tym w:
- przemysłowych liniach produkcyjnych,
- maszynach budowlanych,
- układach automatyki przemysłowej,
- instalacjach hydraulicznych o wysokich wymaganiach niezawodności,
- systemach wymagających precyzyjnego sterowania przepływem oleju w warunkach wysokiego ciśnienia.
Technologia i kompatybilność – montaż oraz certyfikaty
Produkt jest dedykowany do montażu na płycie zgodnie z normą ISO 4401-05-04-0-05. Zastosowano 3-biegunową wtyczkę elektryczną zgodną z EN 175301-803, co zapewnia łatwość integracji z popularnymi systemami hydraulicznymi. Certyfikat CE oraz zgodność z dyrektywą ATEX 2014/34/UE umożliwiają stosowanie zaworu w środowiskach wymagających spełnienia restrykcyjnych norm bezpieczeństwa.
Korzyści z wyboru gniazdowych zaworów kierunkowych
Gniazdowy zawór kierunkowy M-3SED10UK1X/350CG24N9XNK4/V to gwarancja długotrwałej, bezproblemowej eksploatacji w wymagających warunkach przemysłowych. Solidna konstrukcja, wszechstronne zastosowanie oraz wysoka odporność na różne rodzaje cieczy hydraulicznych czynią go uniwersalnym elementem każdego zaawansowanego układu hydrauliki siłowej.
