Wielkość nominalna 10, , Symbol C, , ze sterowaniem elektromagnetycznym
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór gniazdowy
- Bezpośredniego działania
- Bezpieczne sterowanie również przy dłuższych okresach przestoju pod ciśnieniem
Dane techniczne
| Schemat przyłączy | ISO 4401-05-04-0-05 |
| Rodzina produktów | M-.SEW10..XE |
| Maks. ciśnienie robocze. [bar] | 420 |
| Maks. natężenie przepływu [l/min] | 40 |
| Symbol graficzny suwaka | Symbol C |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 10 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 3 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Złącze śrubowe przewodów |
| Opis przyłącza elektrycznego | Przyłącze elektryczne realizowane poprzez 2-biegunowy zacisk w skrzynce zaciskowej ze złączem śrubowym przewodów |
| Opis zgodności | CE – dyrektywa ATEX 2014/34/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD |
| Uszczelnienia | NBR |
| Masa [kg] | 3.54 |

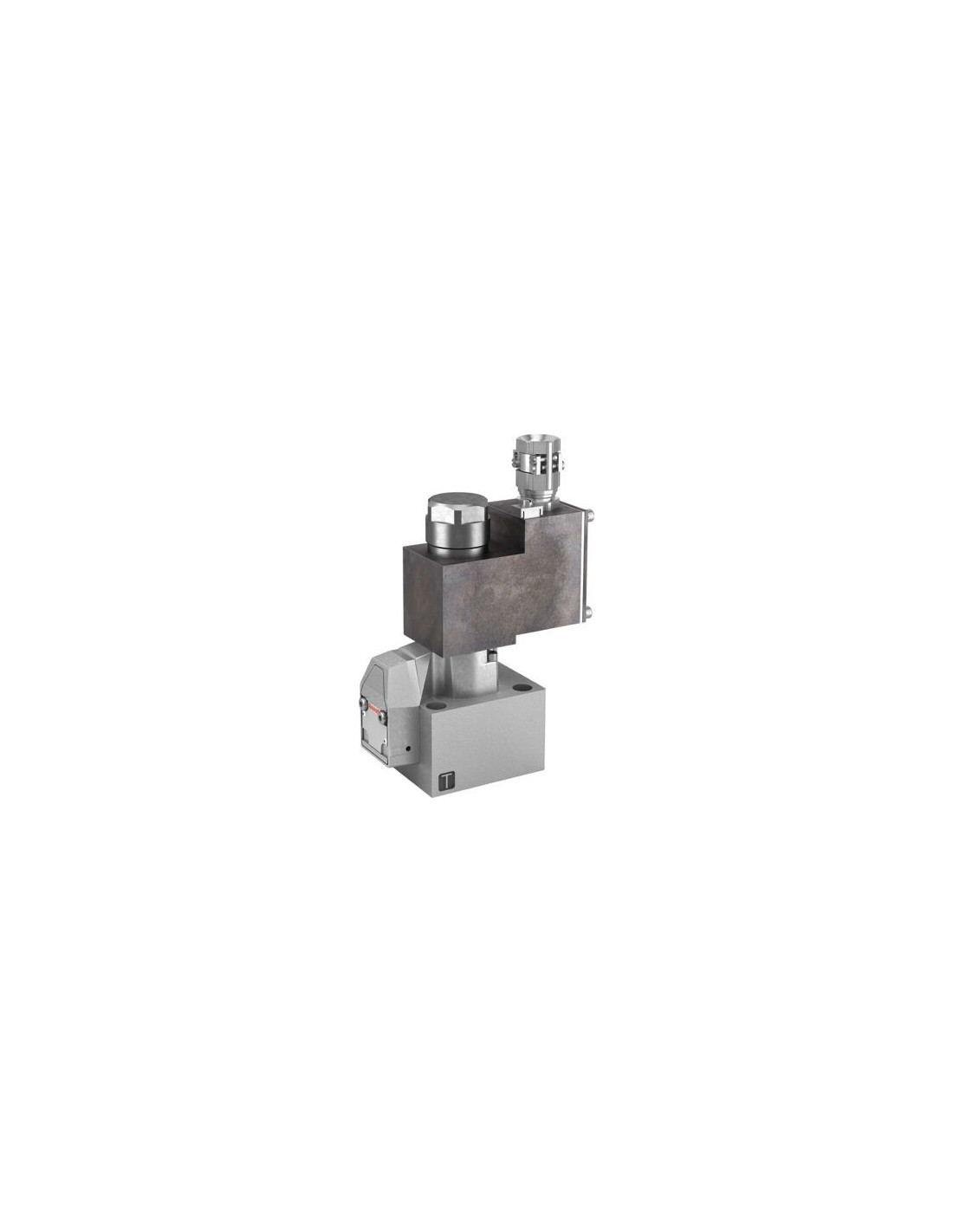

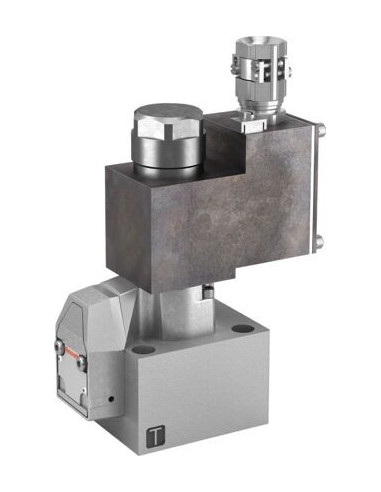

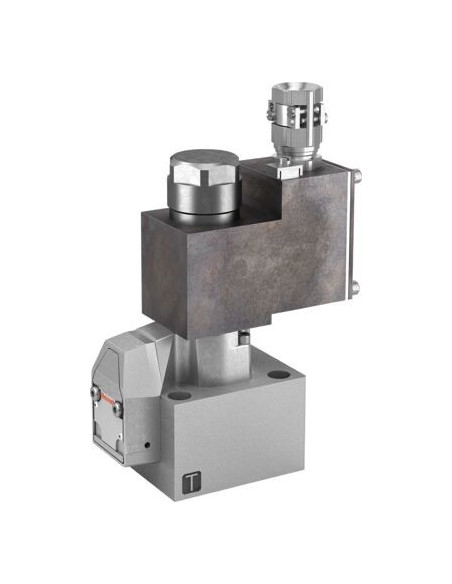

Gniazdowy (grzybkowy) zawór kierunkowy M-3SEW10C1X/420MG24XEZ2 – zawór przemysłowy o wysokiej wydajności
Gniazdowy (grzybkowy) zawór kierunkowy M-3SEW10C1X/420MG24XEZ2 to nowoczesny element hydrauliczny, zaprojektowany do precyzyjnego sterowania przepływem oleju hydraulicznego w instalacjach przemysłowych. Produkt ten, oznaczony kodem R901432823, wyróżnia się wysoką niezawodnością i trwałością nawet podczas pracy pod dużym ciśnieniem roboczym sięgającym 420 barów.
Możliwości zastosowania gniazdowego zaworu kierunkowego
Zawory gniazdowe typu grzybkowego znajdują szerokie zastosowanie w układach hydrauliki siłowej, gdzie wymagana jest precyzyjna kontrola przepływu cieczy roboczej. Ze względu na solidną budowę oraz zastosowanie wysokiej jakości materiałów, mogą być stosowane w:
- Maszynach przemysłowych i technologicznych,
- Szeroko pojętej automatyce produkcyjnej,
- Prasie hydraulicznej,
- Układach hydraulicznych maszyn budowlanych oraz rolniczych,
- Systemach utrzymania ruchu w zakładach produkcyjnych.
Najważniejsze zalety i cechy zaworu hydraulicznego
Bezpośrednie elektromagnetyczne sterowanie umożliwia szybką i niezawodną zmianę kierunku przepływu oleju, co przekłada się na zwiększenie efektywności pracy całego systemu hydraulicznego. Zawór ten charakteryzuje się:
- Trwałością oraz wytrzymałością mechaniczną – doskonale sprawdza się w trybie pracy ciągłej pod dużym ciśnieniem,
- Bezpiecznym sterowaniem nawet w przypadku długotrwałego przestoju pod ciśnieniem,
- Kompatybilnością z typowymi mediami hydraulicznymi (HL, HLP, HLPD, HVLP, HVLPD),
- Solidnym uszczelnieniem NBR zapewniającym szczelność pracy,
- Montażem na płycie – zgodnym z normą ISO 4401-05-04-0-05,
- Możliwością zasilania napięciem 24 VDC,
- Spełnieniem wymagań dyrektywy ATEX 2014/34/UE (CE),
- Łatwym podłączeniem elektrycznym przez 2-biegunowy zacisk w skrzynce zaciskowej.
Typowe możliwości wykorzystania gniazdowego zaworu elektromagnetycznego
Gniazdowy zawór kierunkowy M-3SEW10C1X/420MG24XEZ2 może być stosowany wszędzie tam, gdzie wymagana jest niezawodna zmiana kierunku przepływu oraz bezpieczeństwo pracy nawet podczas długich przestojów. Dedykowany jest szczególnie do wymagających aplikacji przemysłowych, w których liczy się długa żywotność oraz odporność na awarie.
Dzięki zwartej konstrukcji, wysokiej szczelności oraz prostemu serwisowaniu, zawór ten zapewnia stabilną i efektywną pracę w każdych warunkach.
