Wielkość nominalna 10, , Symbol U, , ze sterowaniem elektromagnetycznym
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór gniazdowy
- Bezpośredniego działania
- Bezpieczne sterowanie również przy dłuższych okresach przestoju pod ciśnieniem
Dane techniczne
| Schemat przyłączy | ISO 4401-05-04-0-05 |
| Rodzina produktów | M-.SEW10..XE |
| Maks. ciśnienie robocze. [bar] | 420 |
| Maks. natężenie przepływu [l/min] | 40 |
| Symbol graficzny suwaka | Symbol U |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 10 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 3 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Złącze śrubowe przewodów |
| Opis przyłącza elektrycznego | Przyłącze elektryczne realizowane poprzez 2-biegunowy zacisk w skrzynce zaciskowej ze złączem śrubowym przewodów |
| Opis zgodności | CE – dyrektywa ATEX 2014/34/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD |
| Uszczelnienia | NBR |
| Masa [kg] | 3.61 |

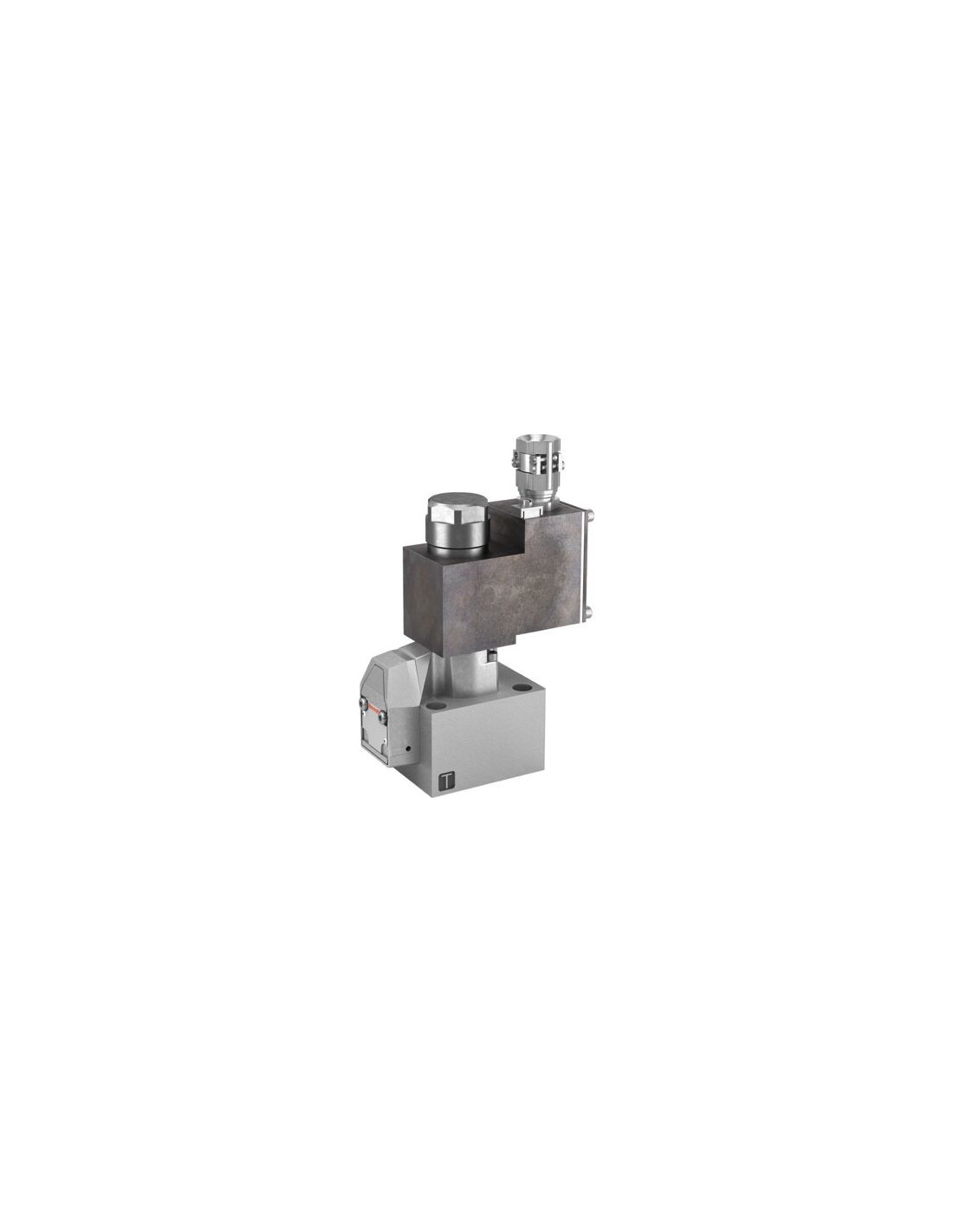

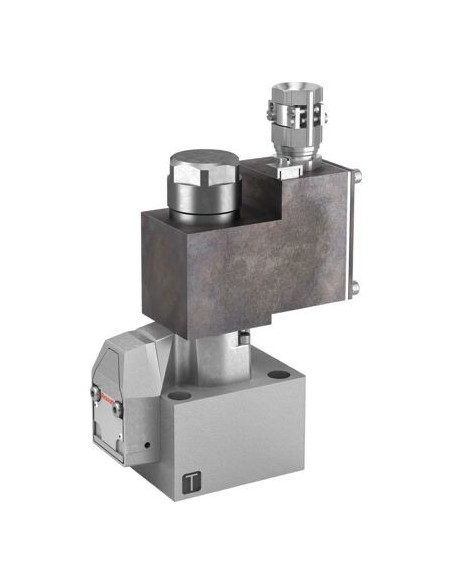

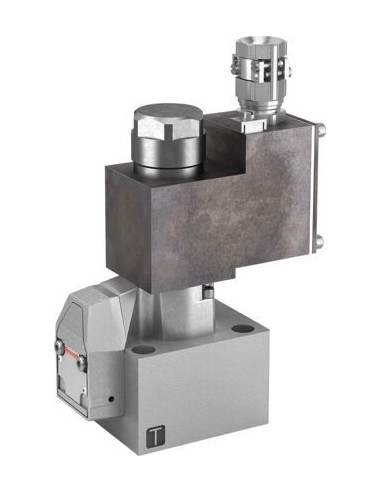

Gniazdowy zawór kierunkowy M-3SEW10U1X/420MG24N9XEZ2 – Zawór grzybkowy hydrauliczny do sterowania przepływem
GNIAZDOWY (GRZYBKOWY) ZAWÓR KIERUNKOWY M-3SEW10U1X/420MG24N9XEZ2 to zaawansowany technologicznie element hydraulicznych układów przemysłowych, zaprojektowany do wymagających zastosowań w wysokociśnieniowych instalacjach. Charakteryzuje się bezpośrednim sterowaniem elektromagnetycznym, oferując precyzyjną kontrolę nad kierunkiem przepływu oleju hydraulicznego zgodnie z dedykowanym symbolem hydraulicznym U.
Zalety zaworu hydraulicznego gniazdowego M-3SEW10U1X/420MG24N9XEZ2
- Wysoka niezawodność podczas długotrwałej pracy pod ciśnieniem, także przy dłuższych przestojach urządzeń.
- Duża odporność na zużycie dzięki zastosowaniu wysokiej jakości uszczelnień NBR oraz solidnej konstrukcji mechanicznej.
- Możliwość montażu na standardowych płytach przyłączeniowych zgodnie z ISO 4401-05-04-0-05.
- Bezpieczne i ciągłe sterowanie obwodami hydraulicznymi dzięki bezpośredniemu działaniu elektromagnesu.
- Kompaktowa budowa ułatwiająca integrację w różnorodnych systemach automatyki przemysłowej.
Przemysłowe zastosowania zaworu kierunkowego typu grzybkowego
Zawór gniazdowy kierunkowy tego typu znajduje zastosowanie w wielu gałęziach przemysłu, m.in. w maszynach budowlanych, prasach hydraulicznych, systemach hydrauliki siłowej, liniach produkcyjnych oraz automatyce przemysłowej. Jest szczególnie rekomendowany wszędzie tam, gdzie wymagane jest precyzyjne i niezawodne sterowanie przepływem cieczy hydraulicznych (HL, HLP, HLPD, HVLP, HVLPD) oraz praca pod wysokim ciśnieniem do 420 barów.
Dzięki 3 przyłączom oraz 2 pozycjom suwaka, zawór umożliwia łatwą obsługę obwodów hydraulicznych, zarówno w aplikacjach wymagających szybkiej reakcji, jak i w układach utrzymania ciśnienia z długimi okresami postoju.
Możliwości integracji i specyfikacja techniczna
- Montaż na płycie umożliwia łatwe włączenie zaworu do istniejących układów hydraulicznych.
- Bezpieczne sterowanie elektryczne za pomocą złącza śrubowego przy napięciu 24 VDC, zgodność z normami CE oraz dyrektywą ATEX 2014/34/UE.
- Kompaktowa masa – tylko 3,61 kg, przy zachowaniu dużej wydajności i wysokiego maksymalnego przepływu (do 40 l/min).
Wybór modelu R901132784 pozwala na wykorzystanie solidnego, sprawdzonego rozwiązania do rozbudowy lub modernizacji układów hydraulicznych, zapewniając precyzyjne sterowanie oraz długą i bezawaryjną pracę.
