Wielkość nominalna 6, Symbol N, ze sterowaniem ręcznym
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór gniazdowy
- Bezpośredniego działania
- Bezpieczne sterowanie również przy dłuższych okresach przestoju pod ciśnieniem
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | M-.S.6,10 |
| Maks. ciśnienie robocze. [bar] | 420 |
| Maks. natężenie przepływu [l/min] | 40 |
| Symbol graficzny suwaka | Symbol N |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | ze sterowaniem ręcznym |
| Liczba przyłączy | 2 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | - |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD |
| Uszczelnienia | NBR |
| Masa [kg] | 1.5 |

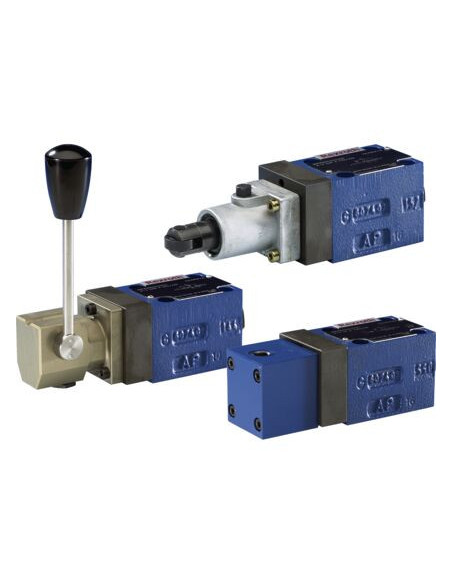

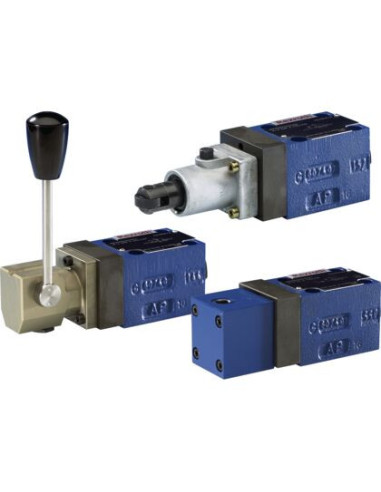

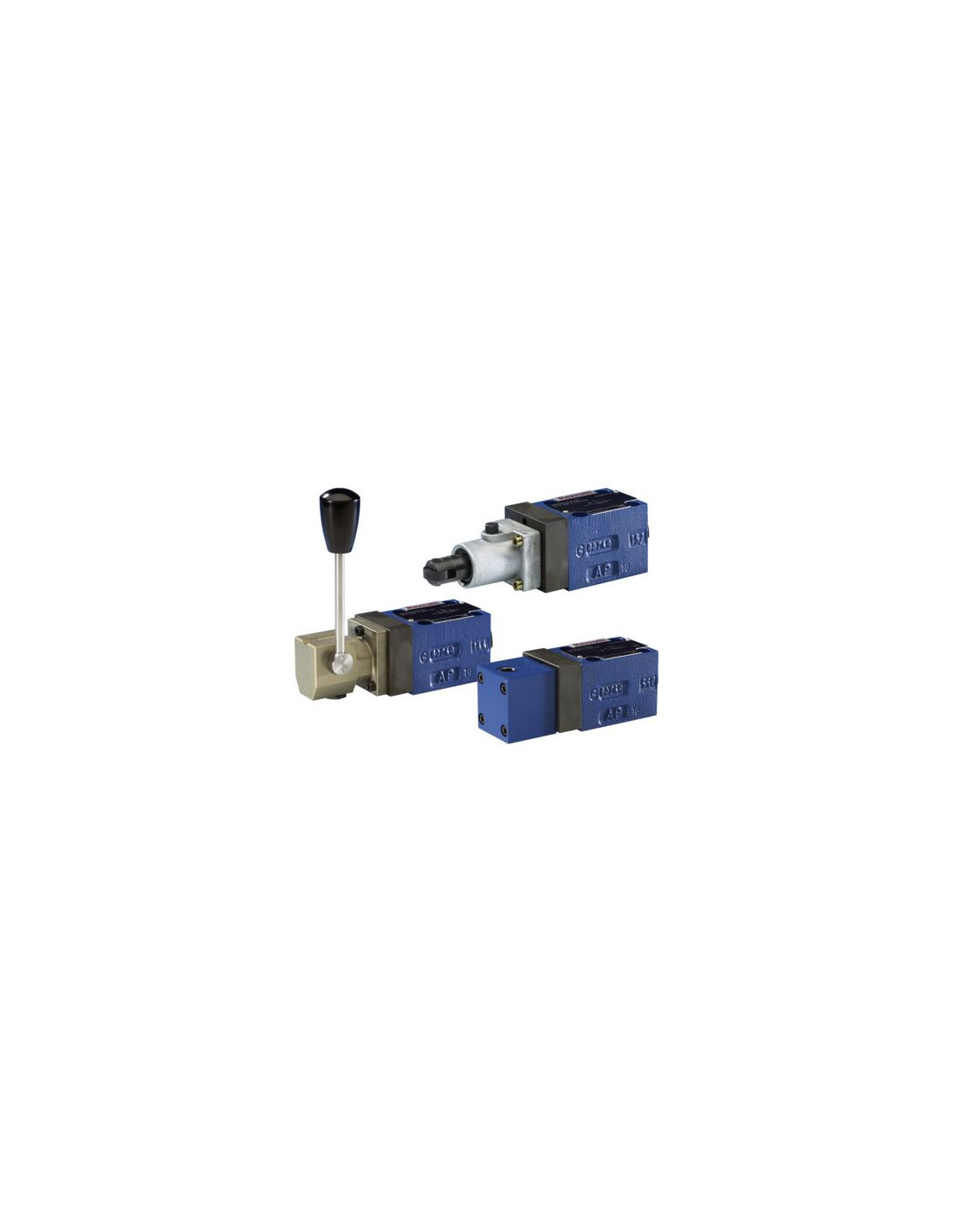

Gniazdowy (grzybkowy) zawór kierunkowy ręczny M-2SMR6N3X/420 – R900989646
Gniazdowy zawór kierunkowy M-2SMR6N3X/420 to element przemysłowej hydrauliki siłowej, przeznaczony do sterowania kierunkiem przepływu oleju hydraulicznego w układach o wysokim ciśnieniu. Jest to model o nominalnej wielkości 6, wyposażony w sterowanie ręczne, co zapewnia bezpieczną i niezawodną pracę, również przy dłuższych przestojach pod ciśnieniem.
Zastosowanie i możliwości wykorzystania zaworu kierunkowego
Zawór grzybkowy doskonale sprawdza się w systemach hydrauliki przemysłowej, maszynach budowlanych, urządzeniach mobilnych oraz wszędzie tam, gdzie konieczna jest szybka i pewna zmiana kierunku przepływu cieczy roboczej. Jego konstrukcja umożliwia bezpieczną eksploatację nawet w trudnych warunkach oraz podczas długotrwałego utrzymywania układu pod wysokim ciśnieniem.
- Automatyka przemysłowa
- Maszyny i prasy hydrauliczne
- Systemy hydrauliczne do maszyn budowlanych i rolniczych
- Układy technologiczne wymagające ręcznej zmiany kierunku przepływu
Najważniejsze zalety gniazdowego zaworu kierunkowego
Bezpośrednie działanie oraz grzybkowa konstrukcja zapewniają dużą szczelność i minimalizują ryzyko awarii. Dzięki prostej obsłudze ręcznej możliwa jest szybka rekonfiguracja układu hydraulicznego bez konieczności stosowania sterowania elektrycznego czy pneumatycznego.
- Prosta obsługa i szybka reakcja – intuicyjna dźwignia przeznaczona do manualnego sterowania
- Wysokie ciśnienie robocze: do 420 bar – pewność i bezpieczeństwo działania w wymagających aplikacjach
- Montaż na płycie zgodnie z ISO 4401-03-02-0-05 – łatwa integracja z innymi elementami układu hydraulicznego
- Odpowiedni do różnych rodzajów cieczy hydraulicznych: HL, HLP, HLPD, HVLP, HVLPD
- Wysoka trwałość dzięki zastosowaniu uszczelnień NBR
- Kompaktowa budowa sprzyja montażowi w miejscach o ograniczonej przestrzeni
Typowa konfiguracja i kompatybilność zaworu gniazdowego
Model M-2SMR6N3X/420 cechuje się dwiema pozycjami, dwiema liniami przyłączeniowymi oraz możliwością pracy w szerokim zakresie temperatur i warunków pracy. Jest dedykowany rozwiązaniom, gdzie wymagana jest niezawodność i łatwość obsługi podczas ręcznego sterowania przepływem medium hydraulicznego.
