Wielkość nominalna 10, , Symbol C, , ze sterowaniem elektromagnetycznym
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór gniazdowy
- Bezpośredniego działania
- Bezpieczne sterowanie również przy dłuższych okresach przestoju pod ciśnieniem
Dane techniczne
| Schemat przyłączy | ISO 4401-05-04-0-05 |
| Rodzina produktów | M-.SEW10..XE |
| Maks. ciśnienie robocze. [bar] | 420 |
| Maks. natężenie przepływu [l/min] | 40 |
| Symbol graficzny suwaka | Symbol C |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 10 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 3 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Złącze śrubowe przewodów |
| Opis przyłącza elektrycznego | Przyłącze elektryczne realizowane poprzez 2-biegunowy zacisk w skrzynce zaciskowej ze złączem śrubowym przewodów |
| Opis zgodności | CE – dyrektywa ATEX 2014/34/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD |
| Uszczelnienia | NBR |
| Masa [kg] | 3.28 |

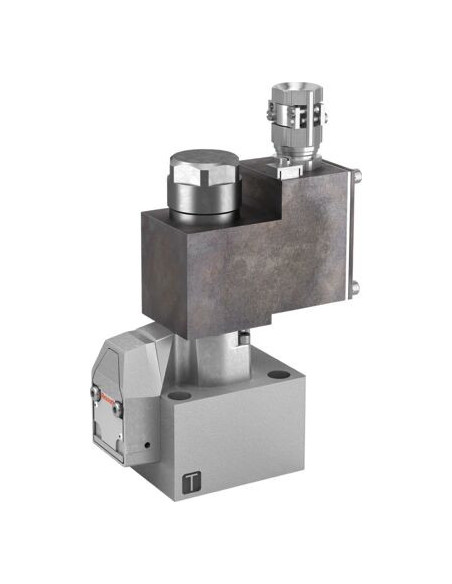

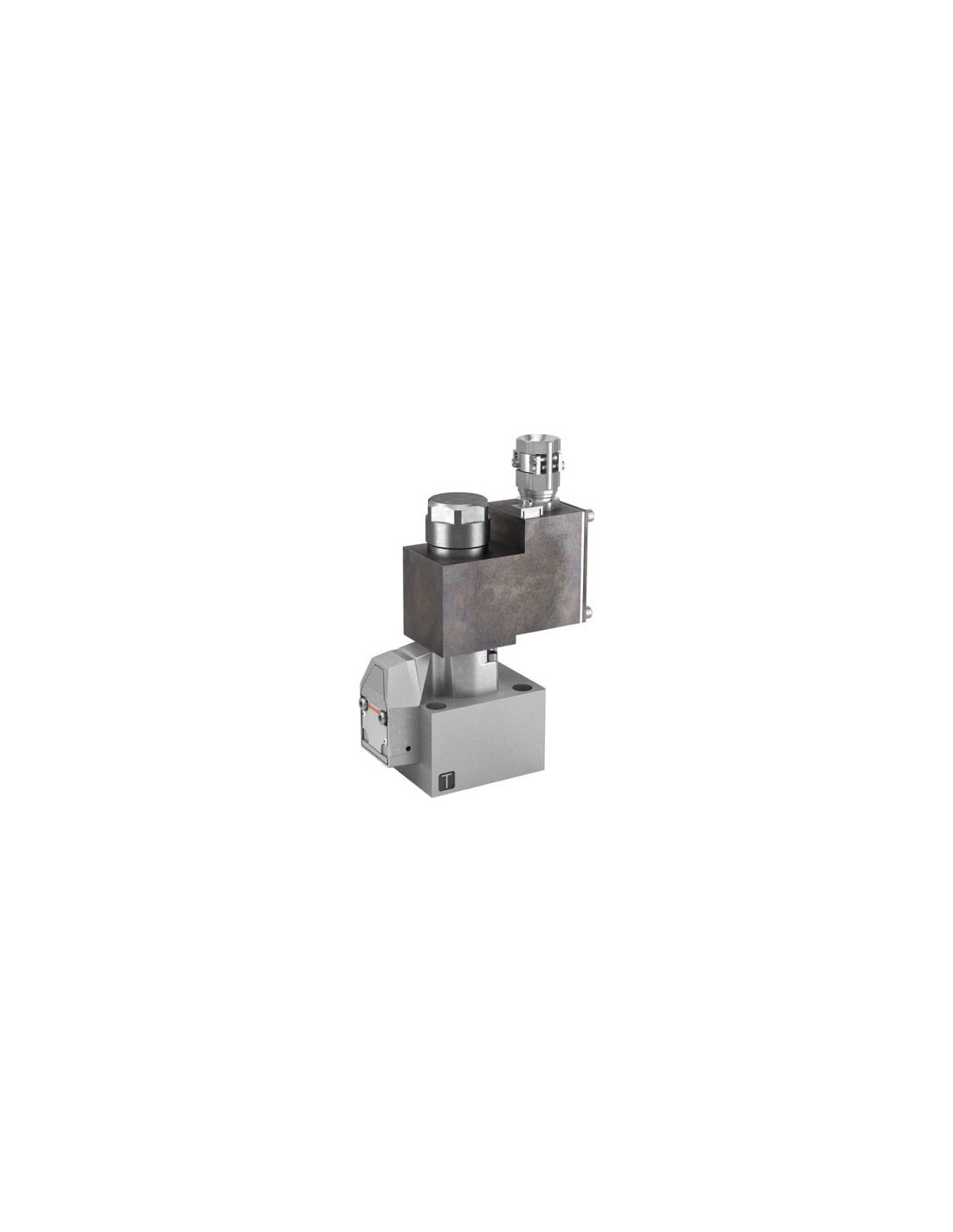

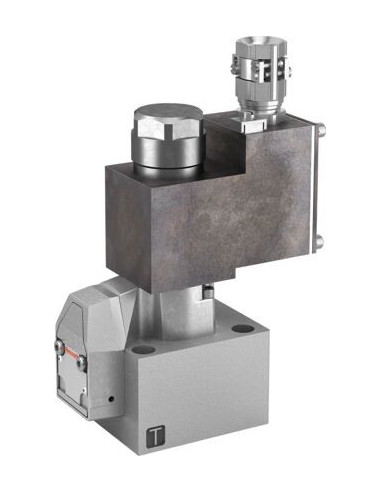

Gniazdowy zawór kierunkowy M-3SEW10C1X/420MG24N9XEZ2 – profesjonalny zawór hydrauliczny
Gniazdowy (grzybkowy) zawór kierunkowy M-3SEW10C1X/420MG24N9XEZ2 to zaawansowany komponent hydrauliczny klasy przemysłowej, przeznaczony do precyzyjnego sterowania kierunkiem przepływu oleju hydraulicznego w układach o wysokich wymaganiach dotyczących mocy i niezawodności. To rozwiązanie dedykowane jest do zastosowań, w których kluczowe znaczenie ma niezawodność pracy, nawet podczas długotrwałej eksploatacji pod wysokim ciśnieniem.
Zawór kierunkowy do zastosowań przemysłowych – najważniejsze zalety
- Konstrukcja gniazdowa – zapewnia trwałość, bezawaryjność oraz szczelność układu, nawet przy wysokich ciśnieniach roboczych.
- Sterowanie elektromagnetyczne – umożliwia szybkie i precyzyjne przełączanie pozycji zaworu, gwarantując sprawność oraz automatyzację procesu technologicznego.
- Bezpośrednie działanie – skraca czas reakcji oraz ułatwia obsługę układu hydraulicznego.
- Wysoka odporność na ciśnienie – maksymalne ciśnienie robocze wynosi aż 420 bar, co pozwala na wykorzystanie zaworu w bardzo wymagających aplikacjach.
- Niezawodność działania nawet przy długich przestojach – zawór gwarantuje pewność przełączeń, także po długotrwałym pozostawaniu pod obciążeniem ciśnieniowym.
- Łatwy montaż na płycie – zgodność z normą ISO 4401-05-04-0-05 umożliwia szybką integrację z istniejącymi układami hydraulicznymi.
- Zgodność z dyrektywą ATEX – możliwość zastosowania w obszarach o podwyższonym ryzyku wybuchu (CE – ATEX 2014/34/UE).
Możliwości wykorzystania zaworu hydraulicznego 3/2
Zawór gniazdowy 3/2 M-3SEW10C1X/420MG24N9XEZ2 znajduje szerokie zastosowanie w automatyzacji przemysłowej, w maszynach budowlanych, systemach hydrauliki siłowej oraz w zaawansowanych układach technologicznych stosowanych w przemyśle ciężkim, chemicznym oraz energetyce. Idealnie sprawdza się wszędzie tam, gdzie wymagana jest szybka i niezawodna zmiana kierunku przepływu mediów hydraulicznych w warunkach wysokiego ciśnienia i natężenia przepływu.
Cechy produktu – gniazdowy zawór kierunkowy elektromagnetyczny
- Symbol graficzny suwaka: symbol C
- Liczba przyłączy: 3 (konstrukcja 3/2)
- Liczba pozycji: 2
- Napięcie zasilające cewki: 24 V DC
- Złącze śrubowe przewodów elektrycznych z 2-biegunowym zaciskiem
- Ciecz robocza: szeroki zakres olejów hydraulicznych (HL, HLP, HLPD, HVLP, HVLPD)
- Uszczelnienia: wytrzymała guma NBR
- Kompaktowa konstrukcja – masa 3,28 kg ułatwia montaż i serwisowanie
Gniazdowy zawór kierunkowy M-3SEW10C1X/420MG24N9XEZ2 to optymalny wybór do trudnych i wymagających aplikacji przemysłowych, gdzie kluczowe znaczenie mają niezawodność pracy, bezpieczeństwo oraz prostota montażu i obsługi.
