Wielkość nominalna 6, , Symbol CK, , ze sterowaniem elektromagnetycznym
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór gniazdowy
- Bezpośredniego działania
- Bezpieczne sterowanie również przy dłuższych okresach przestoju pod ciśnieniem
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | M-.SED6..XE |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 25 |
| Symbol graficzny suwaka | Symbol CK |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 3 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 110 VDC |
| Wtyczka elektryczna | Złącze śrubowe przewodów |
| Opis przyłącza elektrycznego | Przyłącze elektryczne realizowane poprzez 2-biegunowy zacisk w skrzynce zaciskowej ze złączem śrubowym przewodów |
| Opis zgodności | CE - Niederspannungsrichtlinie 2014/35/EUCE - Explosionsschutzrichtlinie 2014/34/EU |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR |
| Uszczelnienia | FKM |
| Masa [kg] | 3.1 |

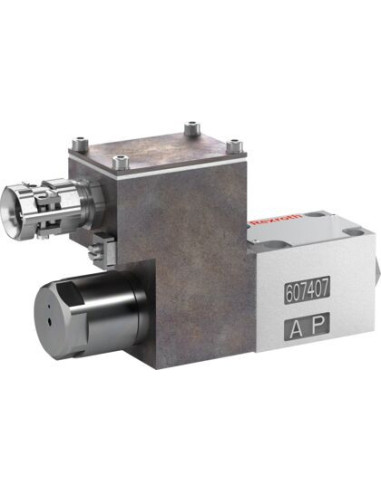

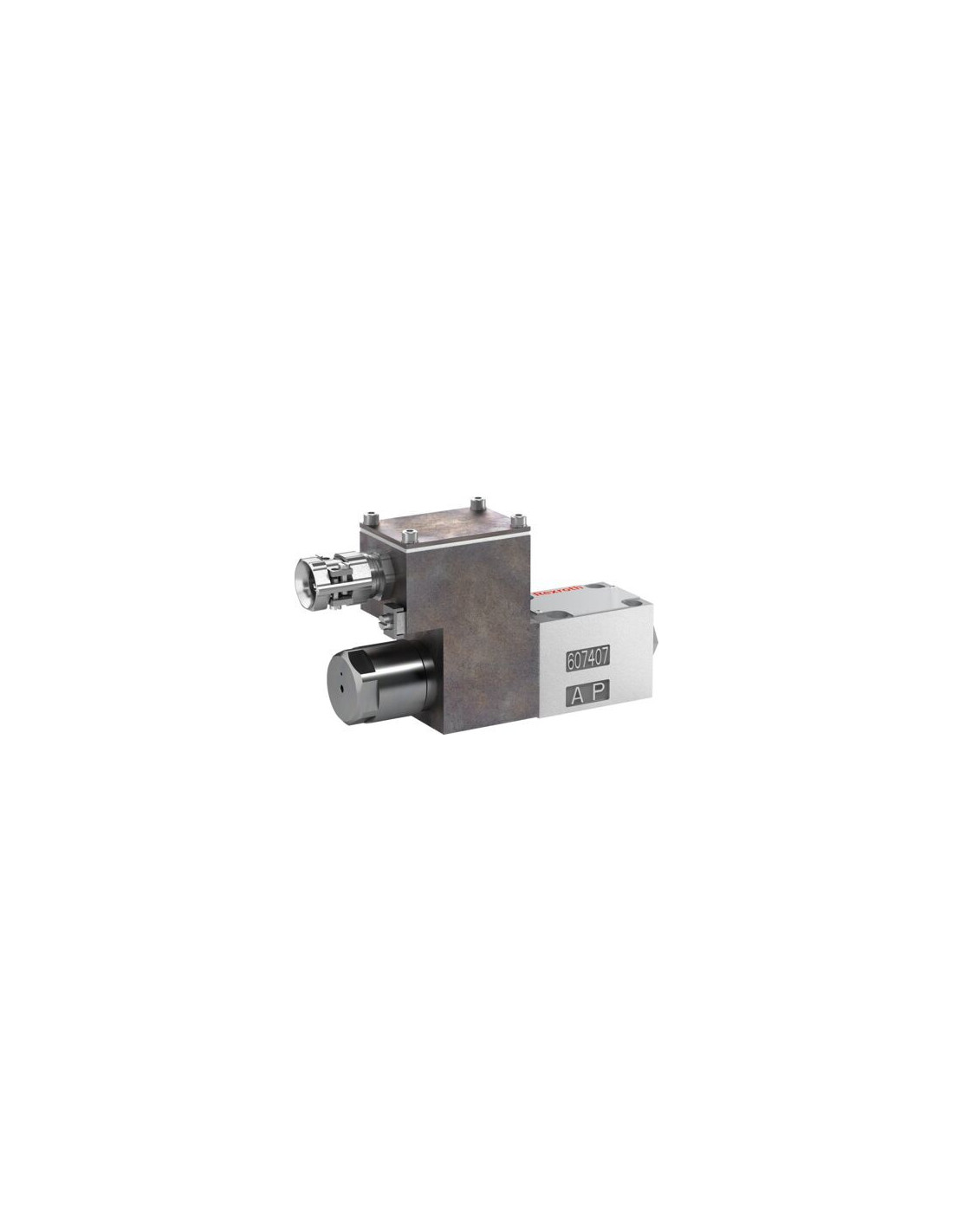

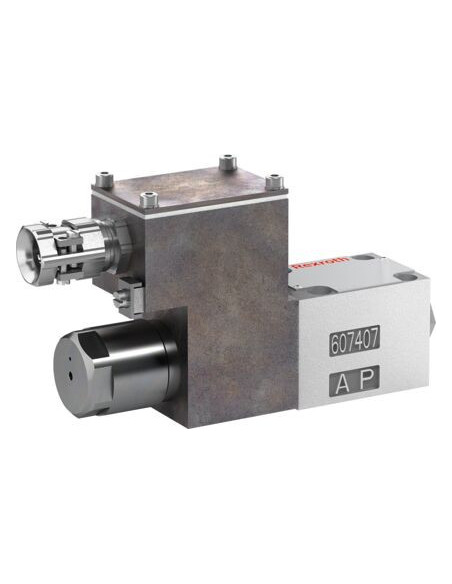

Gniazdowy (grzybkowy) zawór kierunkowy M-3SED6CK1X/350CG110XEZ2/PV – Przemysłowy zawór hydrauliczny Rexroth
Gniazdowy (grzybkowy) zawór kierunkowy M-3SED6CK1X/350CG110XEZ2/PV marki Rexroth (kod produktu: R901463344) to specjalistyczne rozwiązanie dla aplikacji wymagających niezawodnej zmiany kierunku przepływu cieczy hydraulicznej w układach o wysokiej mocy oraz ciśnieniu roboczym do 350 bar. Zawór o wielkości nominalnej 6 i symbolu CK jest przeznaczony do montażu na płycie w systemach przemysłowych – od maszyn produkcyjnych po linie technologiczne.
Zalety i cechy wyróżniające zawór gniazdowy Rexroth
- Bezpośrednie działanie – szybka i bezawaryjna zmiana położenia suwaka gwarantuje stabilną pracę układu hydraulicznego.
- Wysoka niezawodność – możliwość długotrwałego przestoju pod ciśnieniem bez ryzyka zakleszczenia czy niekontrolowanego wycieku.
- Uniwersalność zastosowań – kompatybilność z szeroką gamą mediów hydraulicznych (oleje mineralne, syntetyczne oraz ekologiczne).
- Certyfikaty CE zgodne z dyrektywami niskonapięciową oraz ATEX – możliwość zastosowania również w strefach zagrożonych wybuchem.
- Łatwy montaż na standardowej płycie zgodnie z normą ISO 4401-03-02-0-05 – szybka integracja z istniejącymi układami hydraulicznymi.
- Wytrzymała konstrukcja i uszczelnienia FKM zapewniające długą żywotność oraz odporność na agresywne środowiska pracy.
Typowe zastosowania gniazdowych zaworów kierunkowych
Zawór gniazdowy M-3SED6CK1X/350CG110XEZ2/PV znajduje szerokie zastosowanie w automatyzacji procesów przemysłowych, układach hydrauliki siłowej oraz w maszynach budowlanych, gdzie wymagane jest precyzyjne sterowanie przepływem medium roboczego. Idealnie sprawdza się również w branży energetycznej, przemyśle spożywczym, maszynowym czy hutnictwie.
- Sterowanie siłownikami hydraulicznymi w maszynach przemysłowych
- Zawory odcinające lub przełączające medium w układach automatyki
- Zastosowanie w układach bezpieczeństwa
- Praca w systemach wymagających wysokiego natężenia przepływu do 25 l/min
Możliwości i bezpieczeństwo eksploatacji
Zawór gniazdowy z elektromagnesem zasilanym napięciem 110 VDC posiada dwa położenia robocze i trzy przyłącza robocze, zapewniając wszechstronność w projektowaniu układów hydraulicznych. Przewidziane przyłącze elektryczne poprzez 2-biegunowy zacisk w skrzynce zaciskowej umożliwia szybkie i bezpieczne podłączanie sterowania.
Wykorzystanie trwałych materiałów, odpowiednio dobranych uszczelnień oraz rygorystyczne normy jakości sprawiają, że M-3SED6CK1X/350CG110XEZ2/PV to wybór gwarantujący bezpieczeństwo oraz niezawodność działania przez długi czas, nawet w trudnych warunkach eksploatacji.
