Wielkość nominalna 6, , Symbol CK, , ze sterowaniem elektromagnetycznym
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór gniazdowy
- Bezpośredniego działania
- Bezpieczne sterowanie również przy dłuższych okresach przestoju pod ciśnieniem
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | M-.SED6..XE |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 25 |
| Symbol graficzny suwaka | Symbol CK |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 3 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 110 VDC |
| Wtyczka elektryczna | Złącze śrubowe przewodów |
| Opis przyłącza elektrycznego | Przyłącze elektryczne realizowane poprzez 2-biegunowy zacisk w skrzynce zaciskowej ze złączem śrubowym przewodów |
| Opis zgodności | CE - Niederspannungsrichtlinie 2014/35/EUCE - Explosionsschutzrichtlinie 2014/34/EU |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD |
| Uszczelnienia | NBR |
| Masa [kg] | 3.1 |

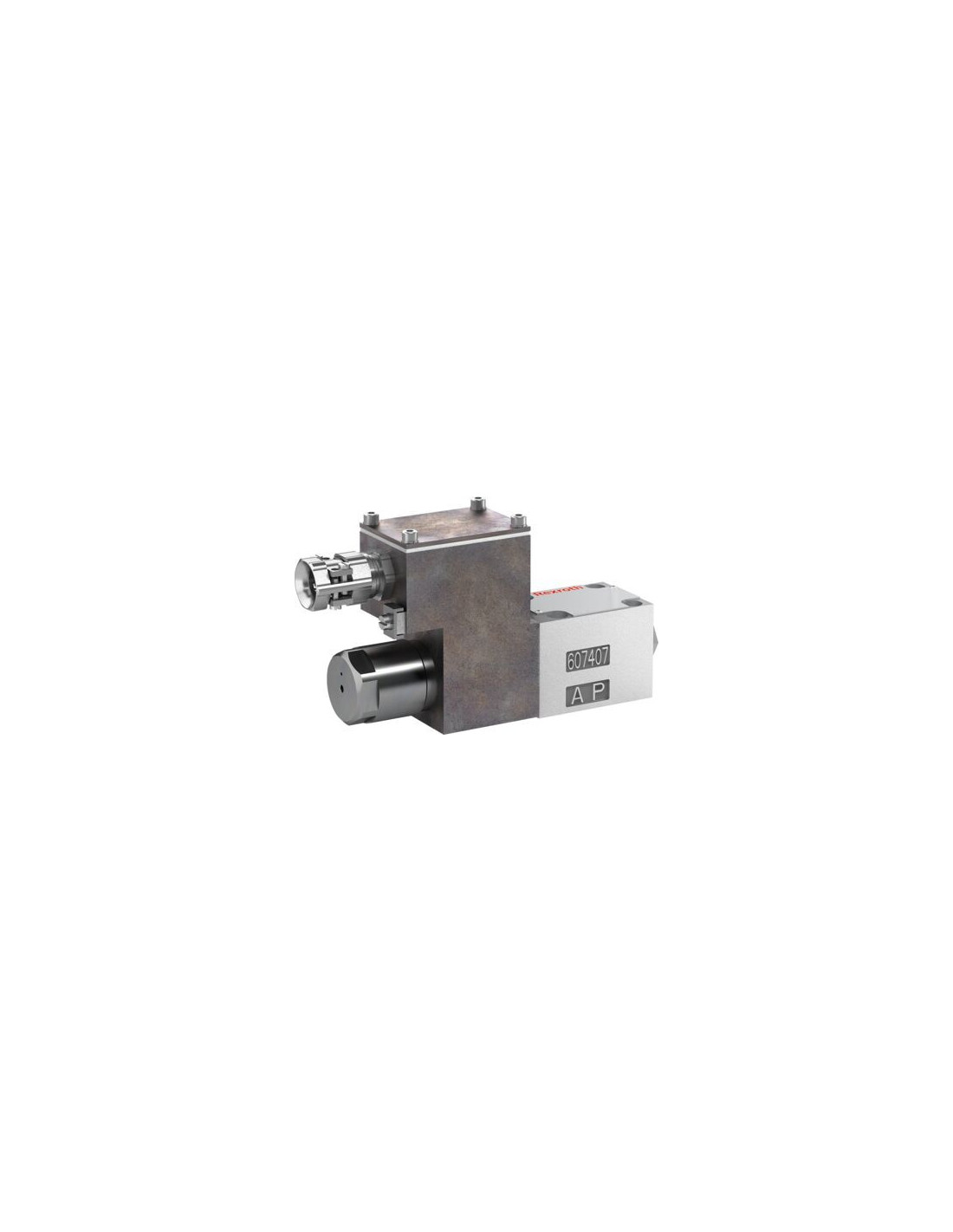

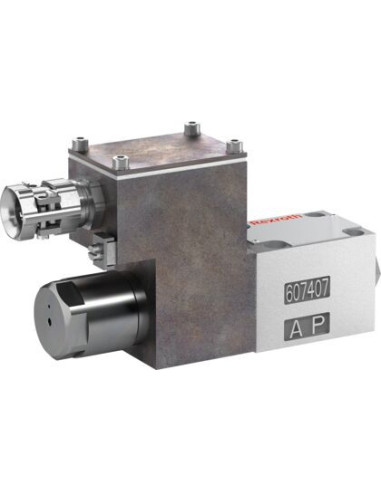

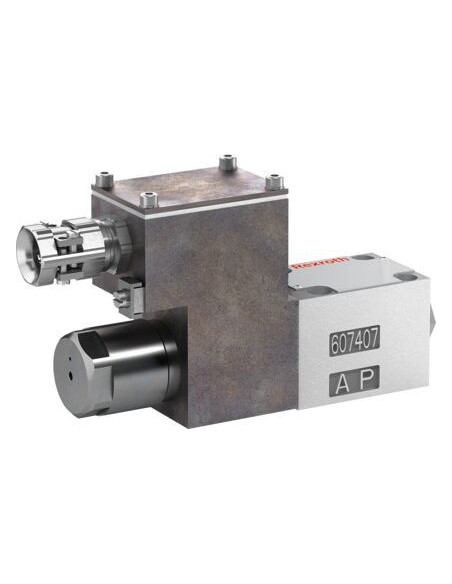

Gniazdowy zawór kierunkowy M-3SED6CK1X/350CG110N9XEZ2 – precyzyjna kontrola przepływu hydraulicznego
Gniazdowy (grzybkowy) zawór kierunkowy M-3SED6CK1X/350CG110N9XEZ2 o kodzie produktu R901266454 to element wysokiej klasy, przeznaczony do zaawansowanych systemów hydraulicznych. Produkt charakteryzuje się nominalną wielkością 6 oraz wykonaniem zgodnym z normą przyłączeniową ISO 4401-03-02-0-05, co umożliwia uniwersalny montaż w różnych aplikacjach przemysłowych.
Zalety gniazdowego zaworu kierunkowego BOSCH REXROTH
- Bezpośrednie działanie elektromagnetyczne zapewniające szybkie i pewne przełączanie kierunku przepływu oleju hydraulicznego.
- Odporność na długotrwały brak aktywności pod ciśnieniem – konstrukcja gwarantuje niezawodne sterowanie także podczas przerw w pracy układu.
- Wysoka wytrzymałość mechaniczna oraz dopuszczenie do pracy przy maksymalnym ciśnieniu 350 bar i natężeniu przepływu do 25 l/min.
- Bezpieczne i szczelne połączenie dzięki zastosowaniu uszczelnień NBR oraz połączenia śrubowego złącza przewodów elektrycznych.
- Zgodność z dyrektywami CE – produkt spełnia wymagania dotyczące niskonapięciowej i przeciwwybuchowej eksploatacji (2014/35/EU i 2014/34/EU).
Zastosowanie zaworu gniazdowego 3/2 BOSCH REXROTH
Zawór kierunkowy 3/2 gniazdowy dedykowany jest do systemów hydrauliki siłowej w przemyśle, gdzie niezbędna jest niezawodna kontrola kierunku przepływu oleju w układach wysokociśnieniowych. Typowe zastosowania obejmują:
- Maszyny produkcyjne i przemysłowe wymagające precyzyjnego sterowania siłownikami hydraulicznymi.
- Prasy hydrauliczne, linie montażowe, automatyka przemysłowa oraz technologie zasilane olejem hydraulicznym.
- Systemy hydrauliczne mobilne i stacjonarne – zastosowanie w rolnictwie, budownictwie, górnictwie oraz sektorze energetycznym.
Dzięki kompaktowym wymiarom i solidnej konstrukcji, produkt umożliwia łatwy montaż na płycie w urządzeniach wymagających pewnego przełączania mediów.
Charakterystyka techniczna i obsługa
Zawór M-3SED6CK1X/350CG110N9XEZ2 wyposażony jest w elektromagnes o napięciu zasilającym 110 VDC oraz wygodne przyłącze śrubowe, ułatwiające szybkie podłączenie do instalacji elektrycznej. Konstrukcja oparta na symbolu CK umożliwia realizację dwóch pozycji suwaka z trzema przyłączami.
Wytrzymała obudowa o masie 3,1 kg oraz szeroka kompatybilność z najpopularniejszymi cieczami hydraulicznymi (HL, HLP, HLPD, HVLP, HVLPD) pozwala stosować zawór w różnorodnych aplikacjach przemysłowych.
Gniazdowy zawór kierunkowy M-3SED6CK1X/350CG110N9XEZ2 to niezawodne rozwiązanie dla wymagających układów hydraulicznych, w których kluczowa jest precyzyjna i bezpieczna kontrola przepływu oleju pod wysokim ciśnieniem.
