Wielkość nominalna 6, , Symbol CK, , ze sterowaniem elektromagnetycznym
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór gniazdowy
- Bezpośredniego działania
- Bezpieczne sterowanie również przy dłuższych okresach przestoju pod ciśnieniem
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | M-.SED6..XE |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 25 |
| Symbol graficzny suwaka | Symbol CK |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 3 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Złącze śrubowe przewodów |
| Opis przyłącza elektrycznego | Przyłącze elektryczne realizowane poprzez 2-biegunowy zacisk w skrzynce zaciskowej ze złączem śrubowym przewodów |
| Opis zgodności | CE – dyrektywa ATEX 2014/34/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD |
| Uszczelnienia | NBR |
| Masa [kg] | 3.1 |

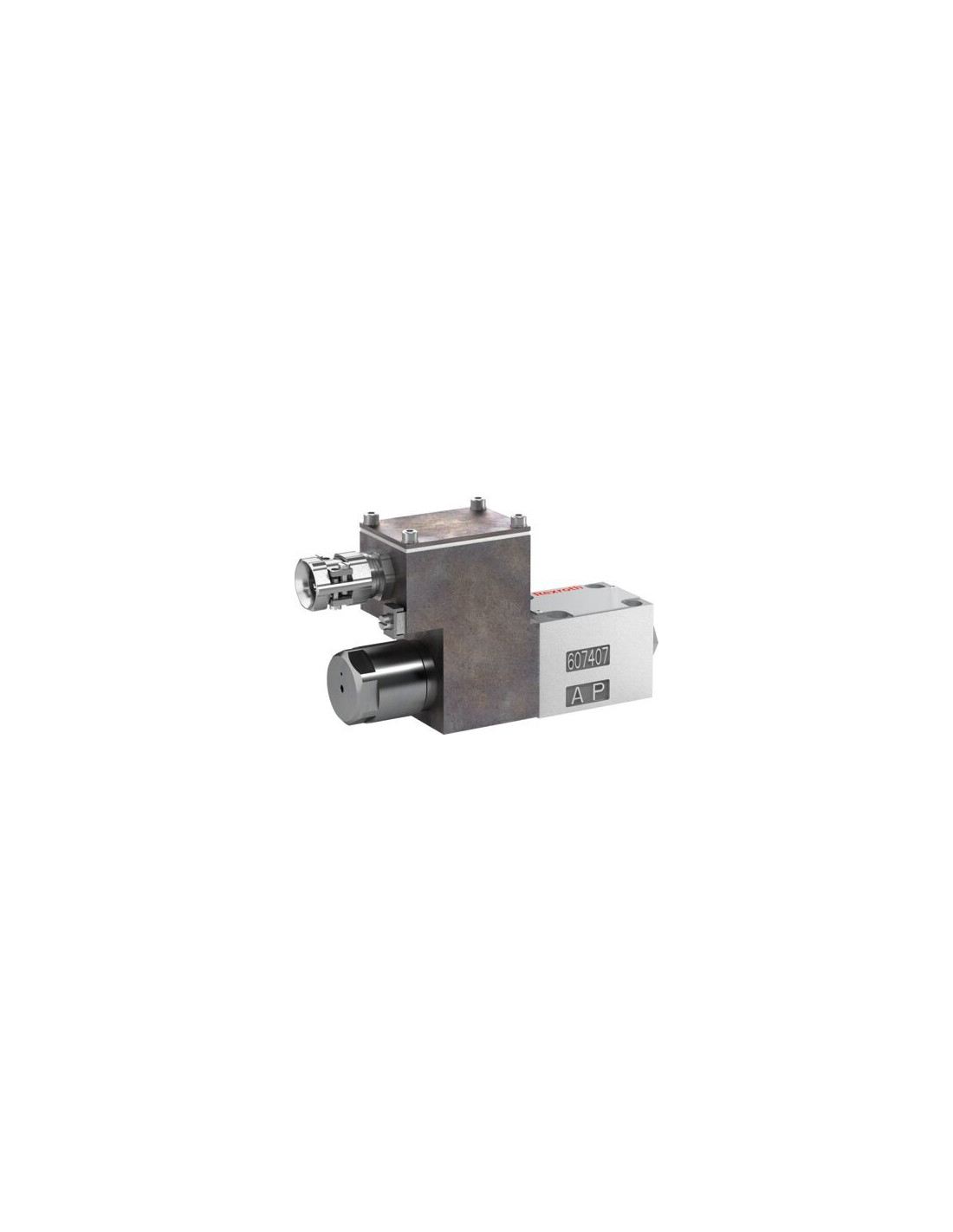

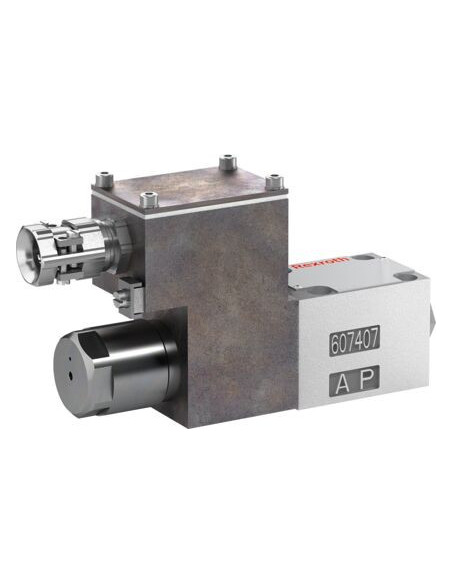

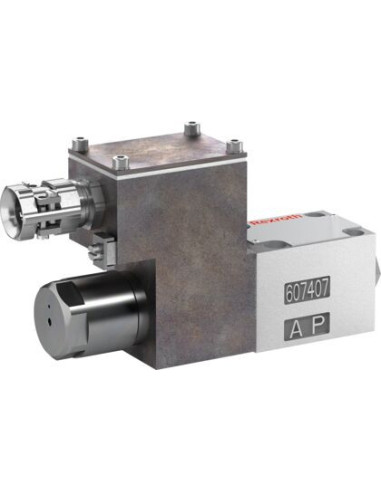

Gniazdowy zawór kierunkowy M-3SED6CK1X/350CG24N9XEZ2 — wysoka niezawodność sterowania hydraulicznego
Gniazdowy (grzybkowy) zawór kierunkowy o symbolu CK to element hydrauliczny zaprojektowany do precyzyjnej zmiany kierunku przepływu oleju hydraulicznego w instalacjach przemysłowych. Produkt ten dedykowany jest wymagającym aplikacjom, w których kluczowa jest niezawodność działania, nawet przy długotrwałym utrzymaniu pod ciśnieniem.
Zawór gniazdowy do wymagających aplikacji hydrauliki przemysłowej
Bezpośrednie sterowanie elektromagnetyczne umożliwia szybkie i precyzyjne przełączanie oraz długotrwałe utrzymanie pozycji bez ryzyka awarii. Zawór kierunkowy tego typu sprawdza się w nowoczesnych układach hydraulicznych, gdzie wymagana jest maksymalna kontrola nad ruchem medium. Produkcja zgodna z normą ISO 4401 umożliwia prosty montaż na płycie, ułatwiając integrację z istniejącymi systemami.
Zalety gniazdowego zaworu kierunkowego M-3SED6CK1X/350CG24N9XEZ2
- Wysoka maksymalna wartość ciśnienia roboczego (do 350 bar) zapewnia szeroki zakres zastosowań w układach o wysokich wymaganiach wydajnościowych.
- Nominalna wielkość 6 gwarantuje zwartą konstrukcję przy zachowaniu dużej wydajności przepływu (do 25 l/min).
- Wytrzymała obudowa oraz zastosowanie uszczelnień NBR przekładają się na długą żywotność oraz wysoką odporność na typowe media hydrauliczne (HL, HLP, HLPD, HVLP, HVLPD).
- Bezpieczna praca w trybie spoczynkowym pod ciśnieniem – idealne rozwiązanie do systemów, w których czas przestoju może być wydłużony.
- Zgodność z dyrektywą ATEX 2014/34/UE (CE) umożliwia stosowanie w strefach zagrożonych wybuchem.
- Intuicyjne podłączenie elektryczne przez dwubiegunowy zacisk w skrzynce ze złączem śrubowym przewodów.
Typowe zastosowania zaworu grzybkowego M-3SED6CK1X/350CG24N9XEZ2
Przemysłowe zawory gniazdowe kierunkowe dedykowane są do:
- Układów sterowania pras hydraulicznych
- Systemów automatycznych linii produkcyjnych
- Maszyn do formowania wtryskowego
- Hydraulicznych napędów maszyn mobilnych
- Instalacji hydrauliki stacjonarnej o wysokich wymaganiach bezpieczeństwa i niezawodności
Zawór grzybkowy M-3SED6CK1X/350CG24N9XEZ2 to kluczowy element wszędzie tam, gdzie niezawodna kontrola kierunku i szybkości przepływu cieczy hydraulicznej jest niezbędna dla zachowania efektywności i bezpieczeństwa całego procesu technologicznego.
