Wielkość nominalna 6, , Symbol UK, , ze sterowaniem elektromagnetycznym
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór gniazdowy
- Bezpośredniego działania
- Bezpieczne sterowanie również przy dłuższych okresach przestoju pod ciśnieniem
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | M-.SED6..XE |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 25 |
| Symbol graficzny suwaka | Symbol UK |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 3 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Złącze śrubowe przewodów |
| Opis przyłącza elektrycznego | Przyłącze elektryczne realizowane poprzez 2-biegunowy zacisk w skrzynce zaciskowej ze złączem śrubowym przewodów |
| Opis zgodności | CE – dyrektywa ATEX 2014/34/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD |
| Uszczelnienia | NBR |
| Masa [kg] | 3.1 |

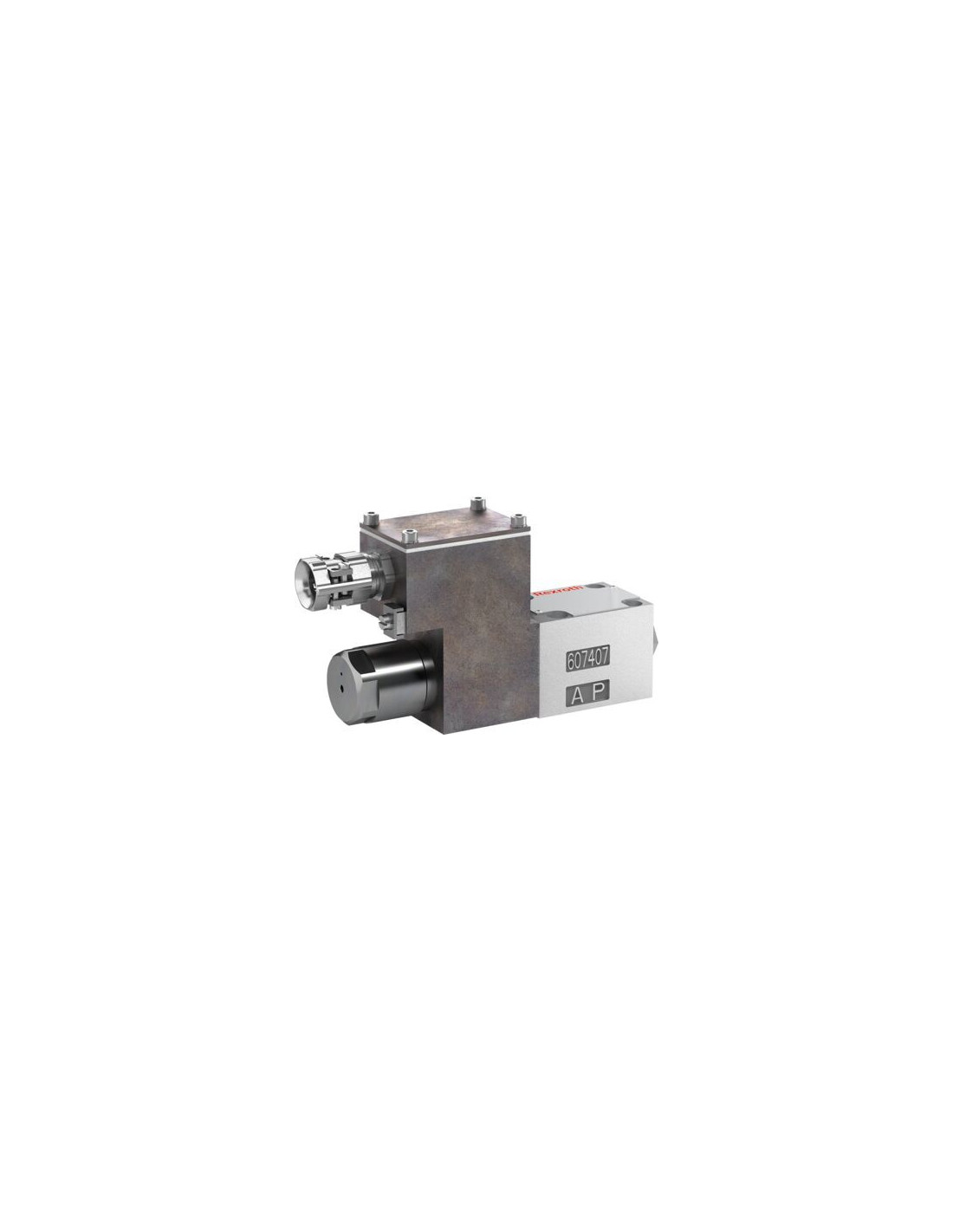

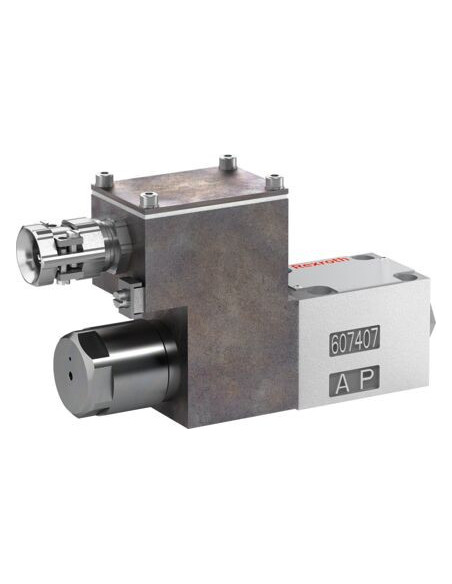

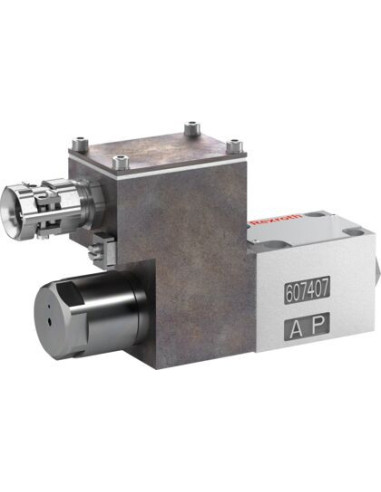

Gniazdowy (grzybkowy) zawór kierunkowy M-3SED6UK1X/350CG24N9XEZ2 – R901009514
Gniazdowy zawór kierunkowy typu M-3SED6UK1X/350CG24N9XEZ2 to przemysłowe rozwiązanie przeznaczone do pracy w wymagających układach hydraulicznych, w których niezawodność i precyzja sterowania przepływem oleju odgrywają kluczową rolę. Dzięki kompaktowej konstrukcji oraz zastosowaniu technologii elektromagnetycznego sterowania, zawór umożliwia szybkie i bezpieczne przekierowanie przepływu cieczy hydraulicznej zgodnie z symbolem hydraulicznym UK.
Zalety gniazdowego zaworu kierunkowego
- Bezpośrednie działanie – konstrukcja umożliwia natychmiastową reakcję na sygnały sterujące, zwiększając efektywność całego układu hydraulicznego.
- Stabilne funkcjonowanie nawet przy długotrwałej pracy pod wysokim ciśnieniem, do 350 bar, co pozwala na zastosowanie w intensywnie eksploatowanych instalacjach.
- Bezpieczeństwo użytkowania dzięki pewnemu przełączaniu również podczas dłuższych przestojów pod ciśnieniem.
- Uniwersalność montażu – montaż na płycie zgodnie z normą ISO 4401-03-02-0-05 ułatwia integrację z wieloma typami układów hydraulicznych.
- Możliwość pracy z szerokim zakresem cieczy hydraulicznych (HL, HLP, HLPD, HVLP, HVLPD) zwiększa elastyczność zastosowań.
Typowe zastosowania i możliwości wykorzystania
Zawór gniazdowy M-3SED6UK1X/350CG24N9XEZ2 sprawdzi się w różnych branżach przemysłowych, takich jak automatyka przemysłowa, maszyny budowlane, prasy hydrauliczne, układy smarowania czy systemy hydrauliki siłowej. Stosowanie tego typu zaworów zapewnia precyzyjną zmianę kierunku przepływu, co ma kluczowe znaczenie dla prawidłowego działania maszyn oraz zwiększenia ich żywotności.
Wysoka kompatybilność montażowa oraz standardowe napięcie zasilania 24 VDC ułatwiają integrację zaworu z istniejącymi instalacjami przemysłowymi. Solidna konstrukcja oraz uszczelnienia z NBR gwarantują odporność na czynniki zewnętrzne i długotrwałą, bezawaryjną eksploatację.
Najważniejsze cechy techniczne zaworu M-3SED6UK1X/350CG24N9XEZ2
- Nominalna wielkość 6 – kompaktowe rozwiązanie do układów o ograniczonej przestrzeni.
- Dwupozycyjny suwak – precyzyjna zmiana kierunku przepływu.
- Trzy przyłącza – możliwość elastycznego podłączania do różnych konfiguracji obwodów hydraulicznych.
- Wysoka szczelność i niezawodność działania nawet przy dużych obciążeniach.
- Zgodność z wymaganiami bezpieczeństwa – certyfikacja CE oraz dyrektywa ATEX 2014/34/UE.
Gniazdowy zawór kierunkowy M-3SED6UK1X/350CG24N9XEZ2 to profesjonalny komponent dedykowany do zastosowań w nowoczesnych systemach hydrauliki siłowej, zapewniający efektywność, bezpieczeństwo i trwałość każdego układu przemysłowego.
