Wielkość nominalna 6, , Symbol UK, , ze sterowaniem elektromagnetycznym
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór gniazdowy
- Bezpośredniego działania
- Bezpieczne sterowanie również przy dłuższych okresach przestoju pod ciśnieniem
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | M-.SED6..XE |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 25 |
| Symbol graficzny suwaka | Symbol UK |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 3 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Złącze śrubowe przewodów |
| Opis przyłącza elektrycznego | Przyłącze elektryczne realizowane poprzez 2-biegunowy zacisk w skrzynce zaciskowej ze złączem śrubowym przewodów |
| Opis zgodności | CE – dyrektywa ATEX 2014/34/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR |
| Uszczelnienia | FKM |
| Masa [kg] | 3.1 |

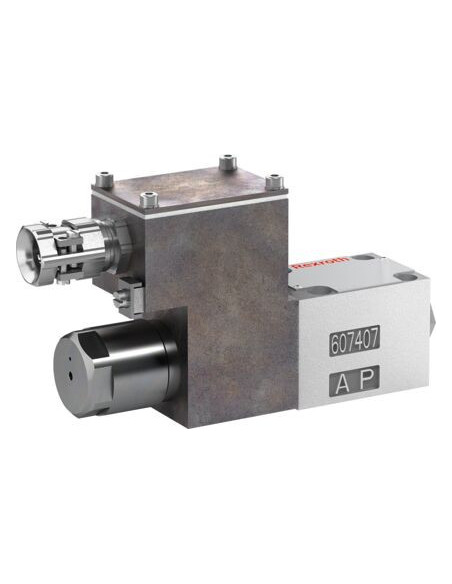

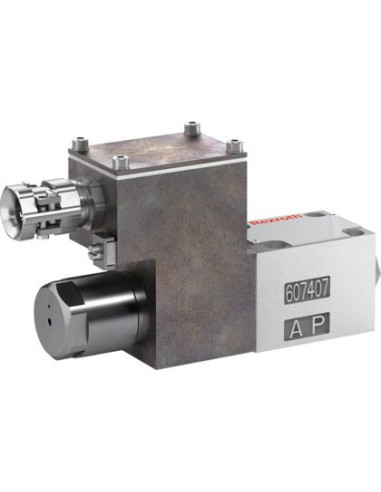

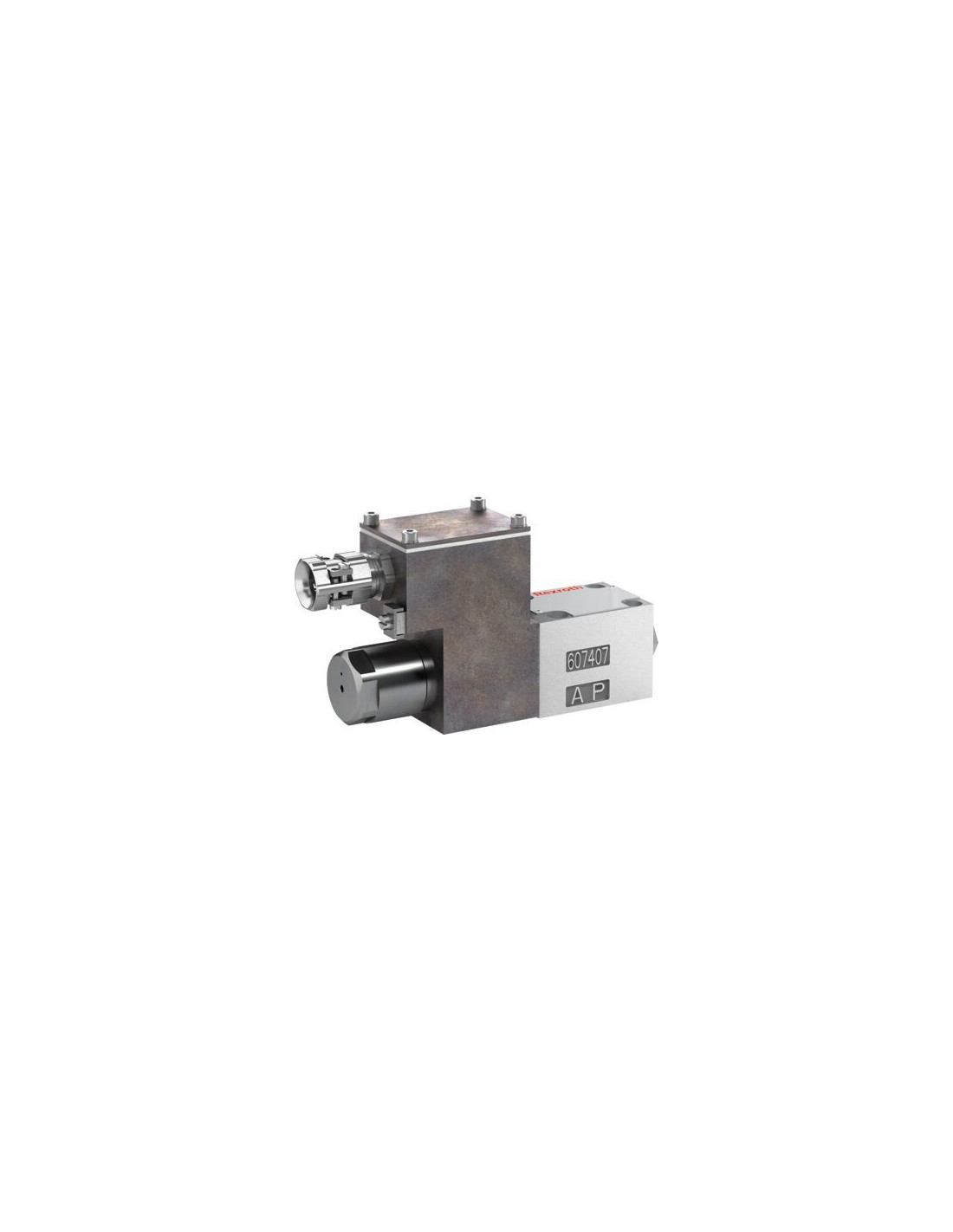

Gniazdowy zawór kierunkowy M-3SED6UK1X/350CG24N9XEZ2/V – zawór grzybkowy hydrauliczny Rexroth
Gniazdowy (grzybkowy) zawór kierunkowy M-3SED6UK1X/350CG24N9XEZ2/V firmy Rexroth to wysoce specjalistyczny komponent hydrauliczny, zaprojektowany do skutecznej zmiany kierunku przepływu oleju hydraulicznego w systemach o wysokiej wydajności i niezawodności. Urządzenie to jest przeznaczone do wymagających zastosowań przemysłowych, gwarantując bezpieczeństwo działania nawet podczas dłuższych przestojów pod wysokim ciśnieniem roboczym.
Zalety zaworu gniazdowego kierunkowego – wytrzymałość i bezpieczeństwo
- Bezpośrednie działanie – umożliwia precyzyjną, szybką reakcję układu hydraulicznego bez potrzeby stosowania pośrednich elementów sterujących.
- Wytrzymałość na wysokie ciśnienia – maksymalne ciśnienie robocze do 350 bar pozwala na zastosowanie zaworu w najbardziej wymagających aplikacjach przemysłowych.
- Niezawodność działania – zawór pracuje pewnie nawet podczas dłuższych okresów przestoju, minimalizując ryzyko zakleszczenia czy utraty szczelności.
- Uniwersalność montażu – typ montażu na płycie oraz możliwość obsługi szerokiej gamy cieczy hydraulicznych sprawiają, że komponent ten sprawdzi się w różnych konfiguracjach systemów.
Typowe zastosowania zaworu kierunkowego do hydrauliki siłowej
Zawory grzybkowe kierunkowe z serii M-3SED6UK1X/350CG24N9XEZ2/V znajdują szerokie zastosowanie w układach hydrauliki siłowej maszyn przemysłowych, takich jak:
- Maszyny budowlane i górnicze
- Prasy hydrauliczne
- Podnośniki i systemy dźwigowe
- Instalacje technologiczne oraz linie produkcyjne
- Systemy automatyki przemysłowej
Kompaktowe wymiary oraz niewielka masa (3,1 kg) ułatwiają integrację zaworu nawet w ograniczonej przestrzeni montażowej, zarówno w aplikacjach stacjonarnych, jak i mobilnych.
Budowa zaworu i funkcjonalność – zaawansowany zawór dla wymagających
Model M-3SED6UK1X/350CG24N9XEZ2/V posiada trzy przyłącza oraz dwie pozycje suwaka, co pozwala na elastyczną kontrolę przepływu cieczy w obie strony. Zastosowanie nowoczesnych uszczelnień FKM oraz kompatybilność z wieloma typami cieczy hydraulicznych (HL, HLP, HVLP, HETG, HEES, HEPG, HFDU, HFDR) zapewnia długotrwałe i bezproblemowe użytkowanie w różnorodnych warunkach pracy.
Sterowanie elektromagnetyczne oraz 24 VDC jako napięcie zasilające czynią ten zawór wygodnym rozwiązaniem w automatyzacji procesów przemysłowych.
Certyfikaty i bezpieczeństwo – zgodność z wymaganiami ATEX
Zawór kierunkowy M-3SED6UK1X/350CG24N9XEZ2/V posiada certyfikat CE oraz spełnia wymagania dyrektywy ATEX 2014/34/UE, co umożliwia stosowanie urządzenia w strefach zagrożonych wybuchem.
Solidna konstrukcja, łatwość integracji, wysoka odporność na ciśnienie i temperatura pracy, a także szerokie spektrum zastosowań czynią ten zawór istotnym elementem każdego zaawansowanego systemu hydrauliki siłowej.
