Wielkość nominalna 6, , Symbol U, , ze sterowaniem elektromagnetycznym
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór gniazdowy
- Bezpośredniego działania
- Bezpieczne sterowanie również przy dłuższych okresach przestoju pod ciśnieniem
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | M-.SEW6..XE |
| Maks. ciśnienie robocze. [bar] | 420 |
| Maks. natężenie przepływu [l/min] | 25 |
| Symbol graficzny suwaka | Symbol U |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 3 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Złącze śrubowe przewodów |
| Opis przyłącza elektrycznego | Przyłącze elektryczne realizowane poprzez 2-biegunowy zacisk w skrzynce zaciskowej ze złączem śrubowym przewodów |
| Opis zgodności | CE – dyrektywa ATEX 2014/34/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD |
| Uszczelnienia | NBR |
| Masa [kg] | 3.21 |

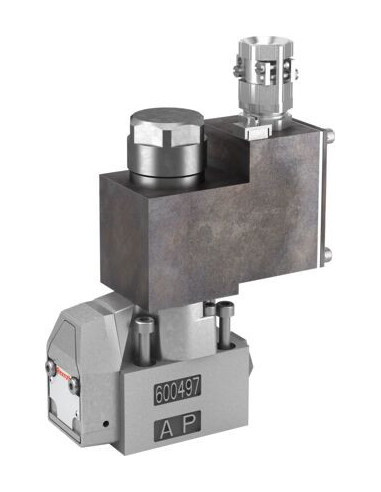

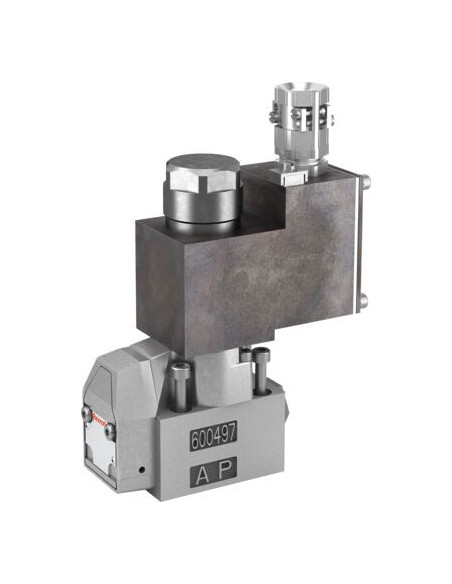

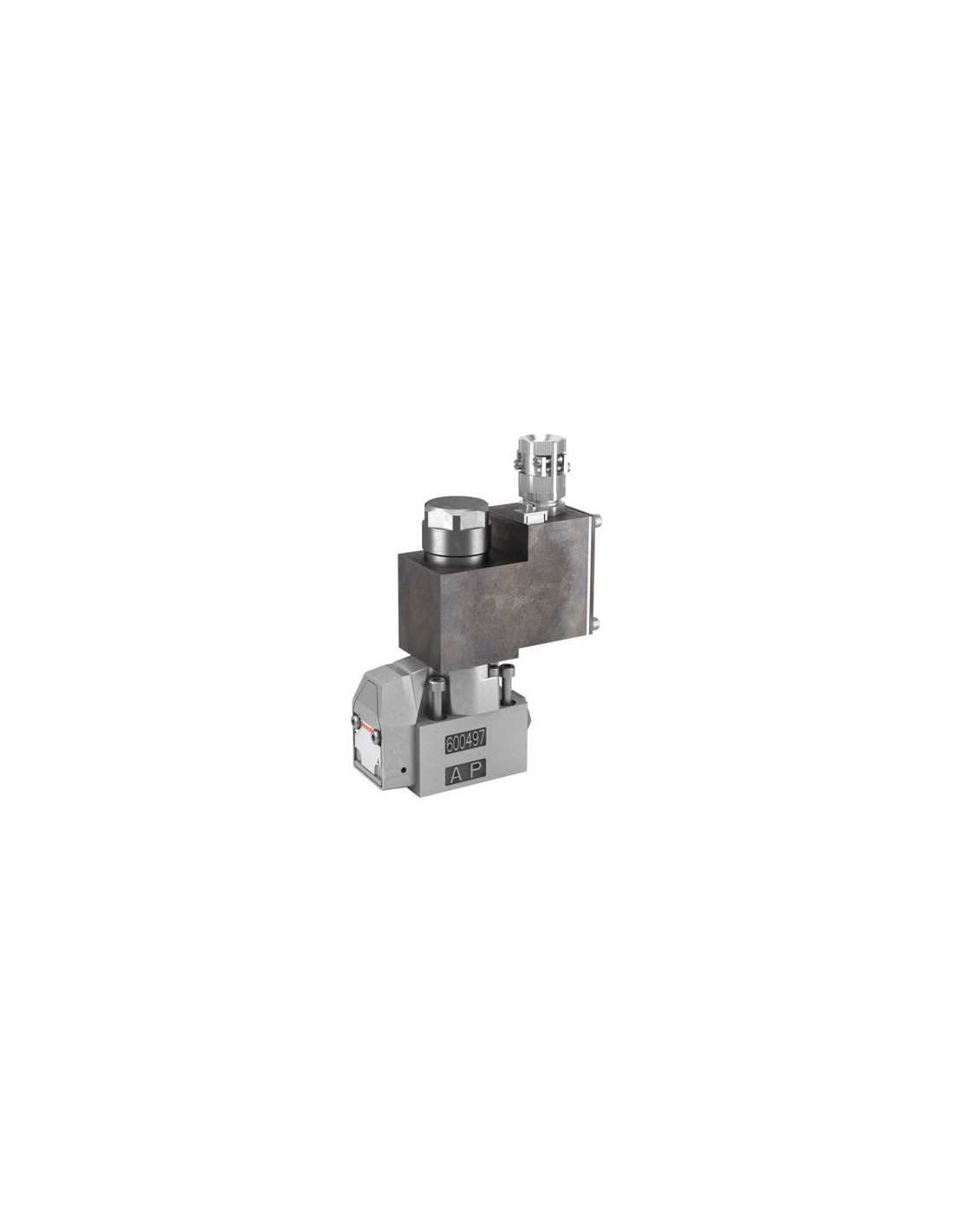

Gniazdowy (grzybkowy) zawór kierunkowy M-3SEW6U3X/420MG24XEZ2/B12 – hydrauliczny zawór do wymagających zastosowań
Gniazdowy zawór kierunkowy o kodzie R901392720 to przemysłowy komponent hydrauliczny, przeznaczony do pracy w instalacjach wysokiego ciśnienia. Charakteryzuje się wysoką niezawodnością przełączania kierunku przepływu medium zgodnie z symbolem hydraulicznym U.
Najważniejsze zalety zaworu gniazdowego – skuteczne sterowanie i trwałość
Prezentowany zawór gniazdowy należy do grupy komponentów bezpośredniego działania. Jego konstrukcja zapewnia bezpieczne sterowanie nawet przy długotrwałych przestojach pod ciśnieniem. Zastosowanie w układach przemysłowych pozwala na uzyskanie wysokiej powtarzalności i pewności pracy, co jest szczególnie istotne w automatyce hydraulicznej.
- Bezpośrednie działanie – szybka reakcja na sygnał sterujący.
- Maksymalne ciśnienie pracy aż 420 bar – przeznaczony do instalacji o dużych wymaganiach wydajnościowych.
- Łatwy montaż na płycie – zgodność z normą przyłączy ISO 4401-03-02-0-05.
- Elektromagnetyczne sterowanie – zapewnia precyzję i wygodę obsługi w zautomatyzowanych systemach.
- Uszczelnienia NBR – możliwość stosowania z różnymi typami olejów hydraulicznych.
- Wysoka odporność na warunki przemysłowe – solidna konstrukcja i masa 3,21 kg gwarantują trwałość na lata.
Zastosowanie gniazdowych zaworów kierunkowych
Zawory tego typu wykorzystywane są w systemach hydraulicznych maszyn przemysłowych, w układach automatyki, liniach produkcyjnych, a także w maszynach budowlanych, rolniczych i prasach hydraulicznych. Sprawdzają się wszędzie tam, gdzie wymagana jest niezawodna i szybka zmiana kierunku przepływu oleju hydraulicznego, zarówno w cyklach ciągłych, jak i przerywanych pod wysokim ciśnieniem.
Możliwości wykorzystania zaworu gniazdowego w układach hydraulicznych
Budowa i zasada działania zaworu gniazdowego pozwala na stosowanie go do sterowania siłownikami hydraulicznymi, napędami liniowymi oraz innymi odbiornikami wymagającymi dokładnej kontroli kierunku przepływu. Dodatkowymi atutami są prosta integracja z istniejącymi instalacjami oraz wysoka kompatybilność z różnymi rodzajami płynów hydraulicznych.
- Typowe media robocze: HL, HLP, HLPD, HVLP, HVLPD
- Bezpośrednie, elektromagnetyczne sterowanie umożliwia zdalną obsługę i automatyzację procesu technologicznego.
- Spełnienie wymogów dyrektywy ATEX (2014/34/UE) pozwala na użytkowanie zaworu w strefach zagrożenia wybuchem.
Dzięki swojej uniwersalności oraz solidnej budowie, zawór kierunkowy grzybkowy M-3SEW6U3X/420MG24XEZ2/B12 znajduje zastosowanie w najbardziej wymagających środowiskach przemysłowych, gdzie kluczowa jest niezawodność i precyzja sterowania przepływem.
