Wielkość nominalna 6, , Symbol Y, , ze sterowaniem elektromagnetycznym
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór gniazdowy
- Bezpośredniego działania
- Bezpieczne sterowanie również przy dłuższych okresach przestoju pod ciśnieniem
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | M-.SEW6..XE |
| Maks. ciśnienie robocze. [bar] | 420 |
| Maks. natężenie przepływu [l/min] | 25 |
| Symbol graficzny suwaka | Symbol Y |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Złącze śrubowe przewodów |
| Opis przyłącza elektrycznego | Przyłącze elektryczne realizowane poprzez 2-biegunowy zacisk w skrzynce zaciskowej ze złączem śrubowym przewodów |
| Opis zgodności | CE – dyrektywa ATEX 2014/34/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR |
| Uszczelnienia | FKM |
| Masa [kg] | 4.04 |

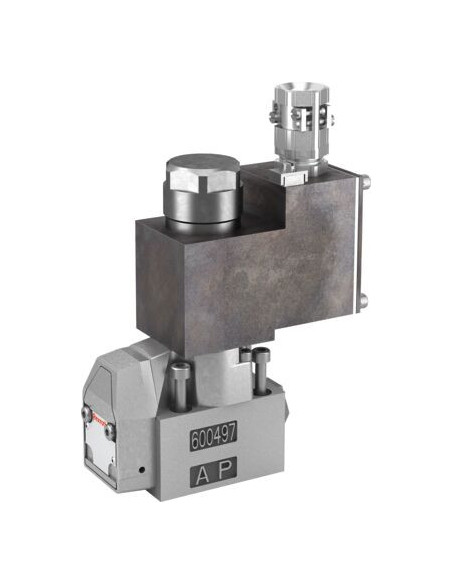

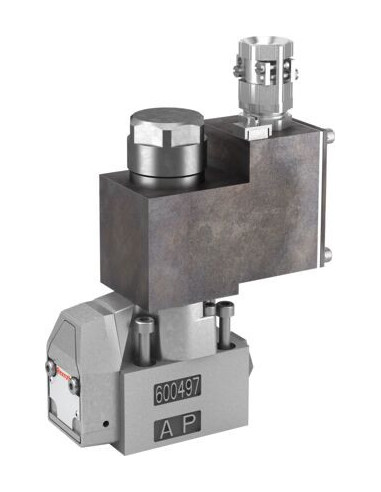

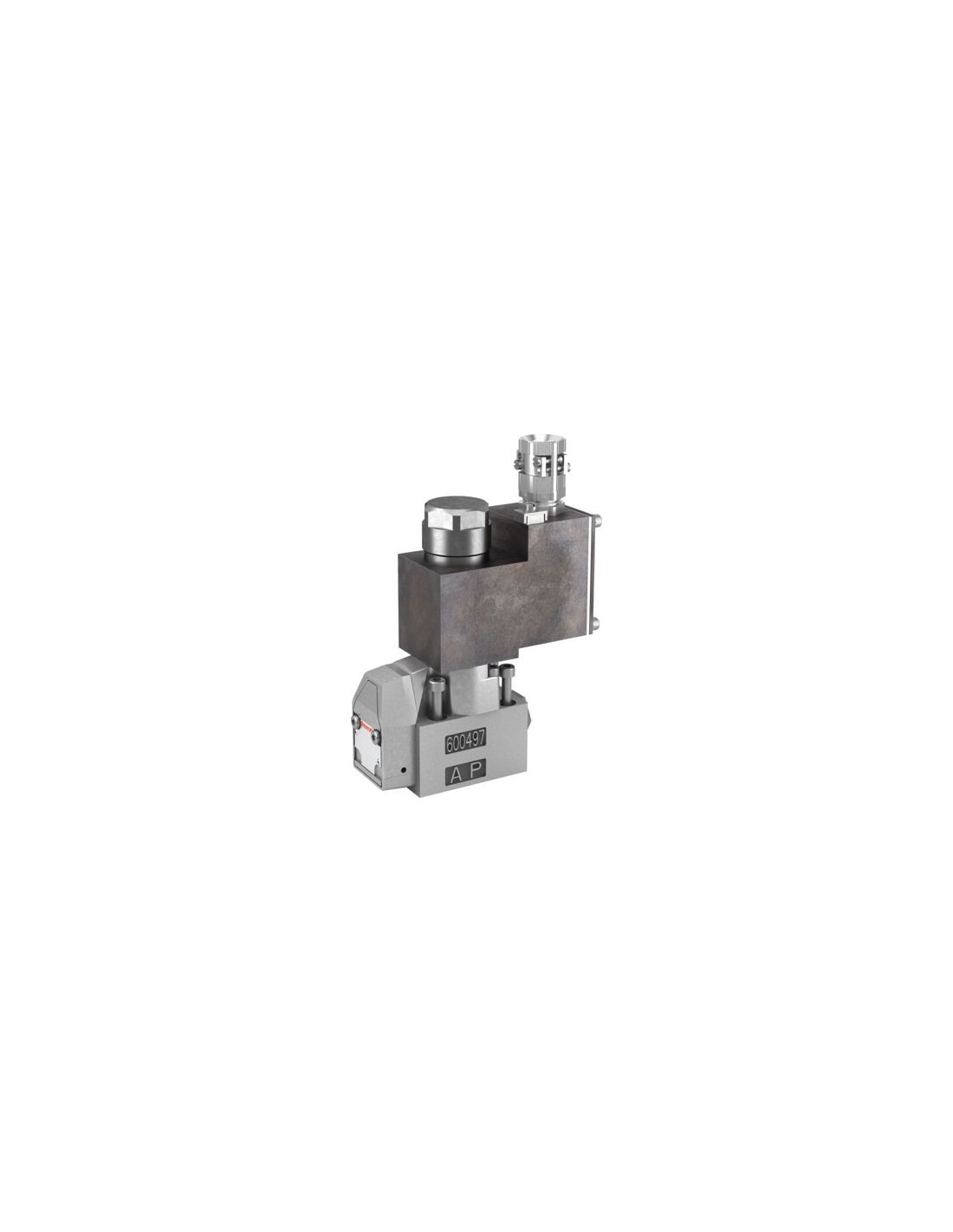

Gniazdowy (grzybkowy) zawór kierunkowy hydrauliczny M-4SEW6Y3X/420MG24N9XEZ2/V – R901572641
Gniazdowy zawór kierunkowy typu M-4SEW6Y3X/420MG24N9XEZ2/V to przemysłowy element wykorzystywany w nowoczesnych układach hydraulicznych, który gwarantuje niezawodne i precyzyjne sterowanie przepływem oleju hydraulicznego. Produkt został zaprojektowany specjalnie do obsługi wysokich obciążeń roboczych i znajduje zastosowanie w maszynach przemysłowych oraz instalacjach wymagających bezpiecznej i efektywnej zmiany kierunku przepływu.
Zawór grzybkowy gniazdowy charakteryzuje się bezpośrednim działaniem, co umożliwia szybką reakcję na sygnały sterujące, a elektromagnetyczne sterowanie pozwala na zastosowanie w zaawansowanych systemach automatyki przemysłowej. Symbol Y na suwaku gwarantuje zgodność pracy z najczęściej stosowanymi schematami układów hydraulicznych.
Główne zalety gniazdowego zaworu kierunkowego hydraulicznego
- Wysokie ciśnienie robocze do 420 bar – idealny do pracy w wymagających aplikacjach przemysłowych, gdzie potrzebna jest duża moc i wytrzymałość.
- Bezpośrednie, niezawodne działanie – krótki czas reakcji umożliwia zastosowanie w dynamicznych układach hydraulicznych.
- Odporność na długotrwałe działanie pod ciśnieniem – zapewnia bezpieczne sterowanie także w przypadku długich przestojów technicznych.
- Kompaktowa budowa – ułatwia integrację z istniejącymi systemami dzięki montażowi na płycie zgodnie z normą ISO 4401-03-02-0-05.
- Elastyczność w doborze cieczy hydraulicznej – kompatybilność z szerokim zakresem mediów hydraulicznych, w tym olejami mineralnymi i biodegradowalnymi.
- Spełnienie norm bezpieczeństwa (CE – ATEX) – możliwość eksploatacji także w strefach zagrożonych wybuchem.
Typowe zastosowania grzybkowego zaworu kierunkowego M-4SEW6Y3X/420MG24N9XEZ2/V
Gniazdowy zawór kierunkowy hydrauliczny znajduje szerokie zastosowanie w sektorze przemysłowym: w maszynach budowlanych, prasach hydraulicznych, wtryskarkach, a także w zautomatyzowanych liniach produkcyjnych. Dedykowany jest do instalacji, w których wymagana jest precyzyjna i niezawodna kontrola przepływu oraz bezpieczeństwo pracy nawet przy dużych obciążeniach i wysokich ciśnieniach roboczych.
Dzięki solidnej konstrukcji, wysokiej jakości uszczelnieniom typu FKM oraz wszechstronnym możliwościom podłączenia elektrycznego, zawór gniazdowy grzybkowy zapewnia długotrwałą i bezproblemową eksploatację w trudnych warunkach przemysłowych.
Możliwości montażowe i integracja zaworu grzybkowego hydraulicznego
Zastosowanie przyłącza płytowego oraz łatwe sterowanie (zasilanie 24 V DC, śrubowe złącze przewodów) umożliwia szybką integrację zaworu z istniejącymi instalacjami hydraulicznymi, zwiększając elastyczność projektowania nowych układów lub modernizacji już istniejących systemów.
