Wielkość nominalna 6, , Symbol CK, , ze sterowaniem elektromagnetycznym
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór gniazdowy
- Bezpośredniego działania
- Bezpieczne sterowanie również przy dłuższych okresach przestoju pod ciśnieniem
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | M-.SED6..XN |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 25 |
| Symbol graficzny suwaka | Symbol CK |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 3 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 3-biegunowy (2 + PE) |
| Opis przyłącza elektrycznego | Złącze wtykowe 3-biegunowe (2 + PE) według EN 175301-803 |
| Opis zgodności | CE – dyrektywa ATEX 2014/34/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD |
| Uszczelnienia | NBR |
| Masa [kg] | 2.29 |

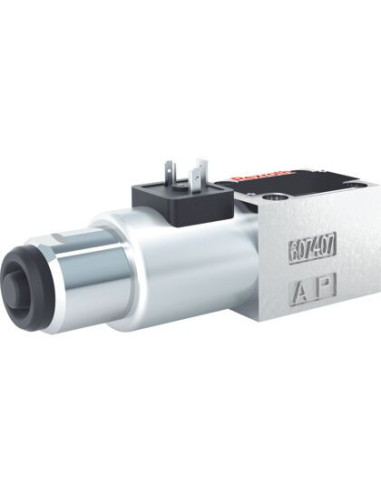

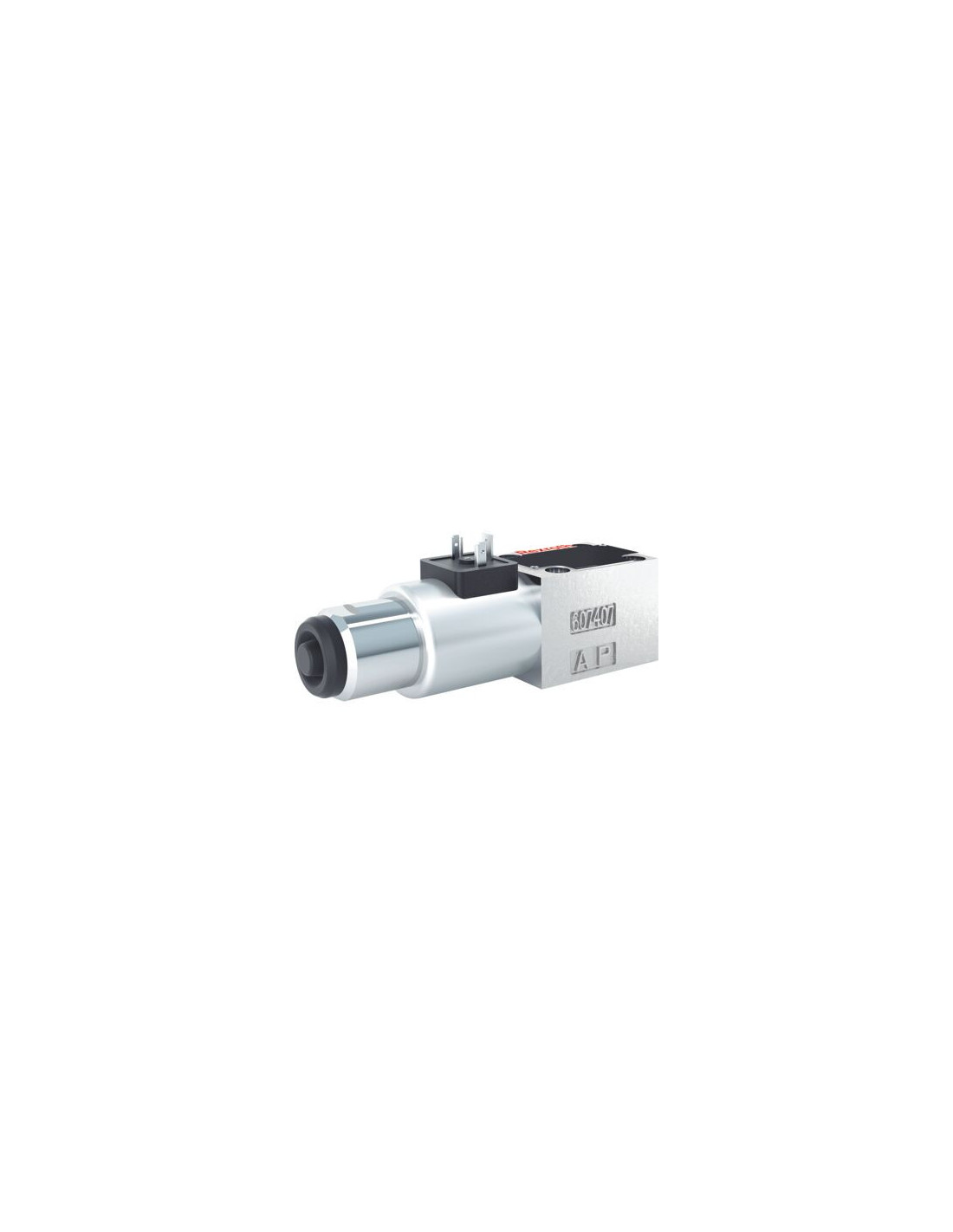

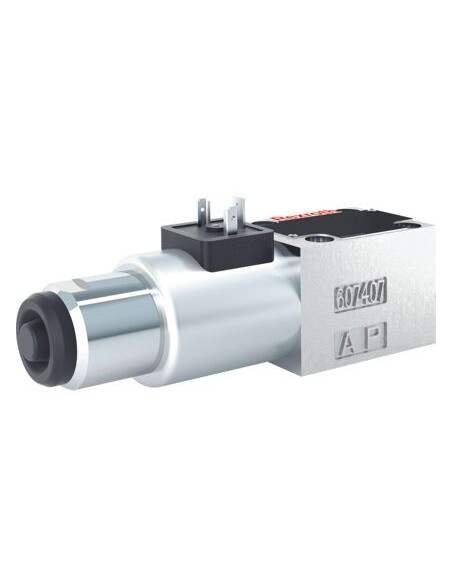

Gniazdowy zawór kierunkowy M-3SED6CK1X/350CG24XNK4/B12 – precyzyjna kontrola przepływu hydraulicznego
Gniazdowy (grzybkowy) zawór kierunkowy M-3SED6CK1X/350CG24XNK4/B12 to wysokiej klasy element hydrauliczny, zaprojektowany do zastosowań w przemysłowych układach hydraulicznych, które wymagają niezawodnej zmiany kierunku przepływu oleju. Jego konstrukcja oraz właściwości techniczne zapewniają stabilną i bezpieczną pracę nawet w najtrudniejszych warunkach eksploatacyjnych.
Zastosowanie zaworu gniazdowego M-3SED6CK1X/350CG24XNK4/B12
Ten zawór kierunkowy przeznaczony jest do pracy w różnorodnych układach hydraulicznych, gdzie kluczowe znaczenie ma precyzyjna kontrola kierunku przepływu cieczy roboczej. Sprawdza się w:
- maszynach budowlanych i przemysłowych
- prasach hydraulicznych
- systemach automatyki przemysłowej
- instalacjach wymagających odporności na wysokie ciśnienia pracy
Najważniejsze zalety gniazdowego zaworu kierunkowego
Gniazdowa konstrukcja oraz bezpośrednie działanie elektromagnesu zapewniają niezawodność oraz szybkość reakcji w sterowaniu przepływem. Zawór wyróżnia się:
- Wysoką odpornością na zanieczyszczenia – konstrukcja gniazdowa ogranicza ryzyko zablokowania.
- Bezpieczną pracą nawet przy dłuższych przestojach pod ciśnieniem.
- Łatwością montażu na standardowej płycie zgodnie z ISO 4401-03-02-0-05.
- Kompaktową konstrukcją umożliwiającą instalację w ograniczonej przestrzeni.
Możliwości i uniwersalność zastosowania
Dzięki elektromagnetycznemu sterowaniu oraz możliwości pracy z różnorodnymi cieczami hydraulicznymi typu HL, HLP, HLPD, HVLP, HVLPD, zawór jest dedykowany do aplikacji wymagających precyzyjnego oraz szybkiego sterowania w układach o maksymalnym ciśnieniu roboczym do 350 bar i natężeniu przepływu do 25 l/min.
Certyfikat ATEX potwierdza zgodność z wymogami bezpieczeństwa użytkowania w środowiskach o podwyższonych wymaganiach.
Bezpieczeństwo i wygoda użytkowania
Złącze wtykowe 3-biegunowe (2 + PE) zgodne z EN 175301-803 zapewnia łatwe i pewne podłączenie elektryczne, a uszczelnienia NBR gwarantują wysoką szczelność pracy w wymagających warunkach przemysłowych.
Zawór kierunkowy M-3SED6CK1X/350CG24XNK4/B12 to niezawodne rozwiązanie dla profesjonalnych aplikacji hydraulicznych, zapewniające pewność działania i bezpieczeństwo systemu.
