Wielkość nominalna 6, , Symbol UK, , ze sterowaniem elektromagnetycznym
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór gniazdowy
- Bezpośredniego działania
- Bezpieczne sterowanie również przy dłuższych okresach przestoju pod ciśnieniem
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | M-.SED6..XN |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 25 |
| Symbol graficzny suwaka | Symbol UK |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 3 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 3-biegunowy (2 + PE) |
| Opis przyłącza elektrycznego | Złącze wtykowe 3-biegunowe (2 + PE) według EN 175301-803 |
| Opis zgodności | CE – dyrektywa ATEX 2014/34/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD |
| Uszczelnienia | NBR |
| Masa [kg] | 2.24 |

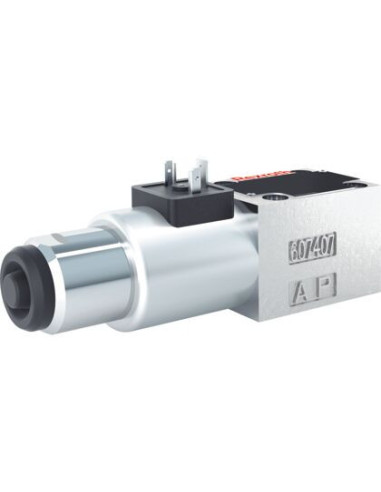

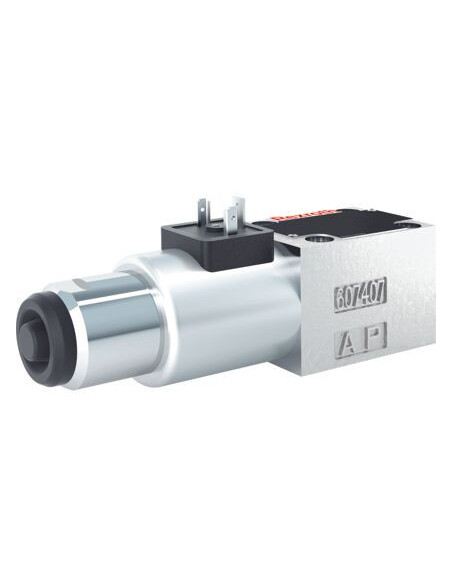

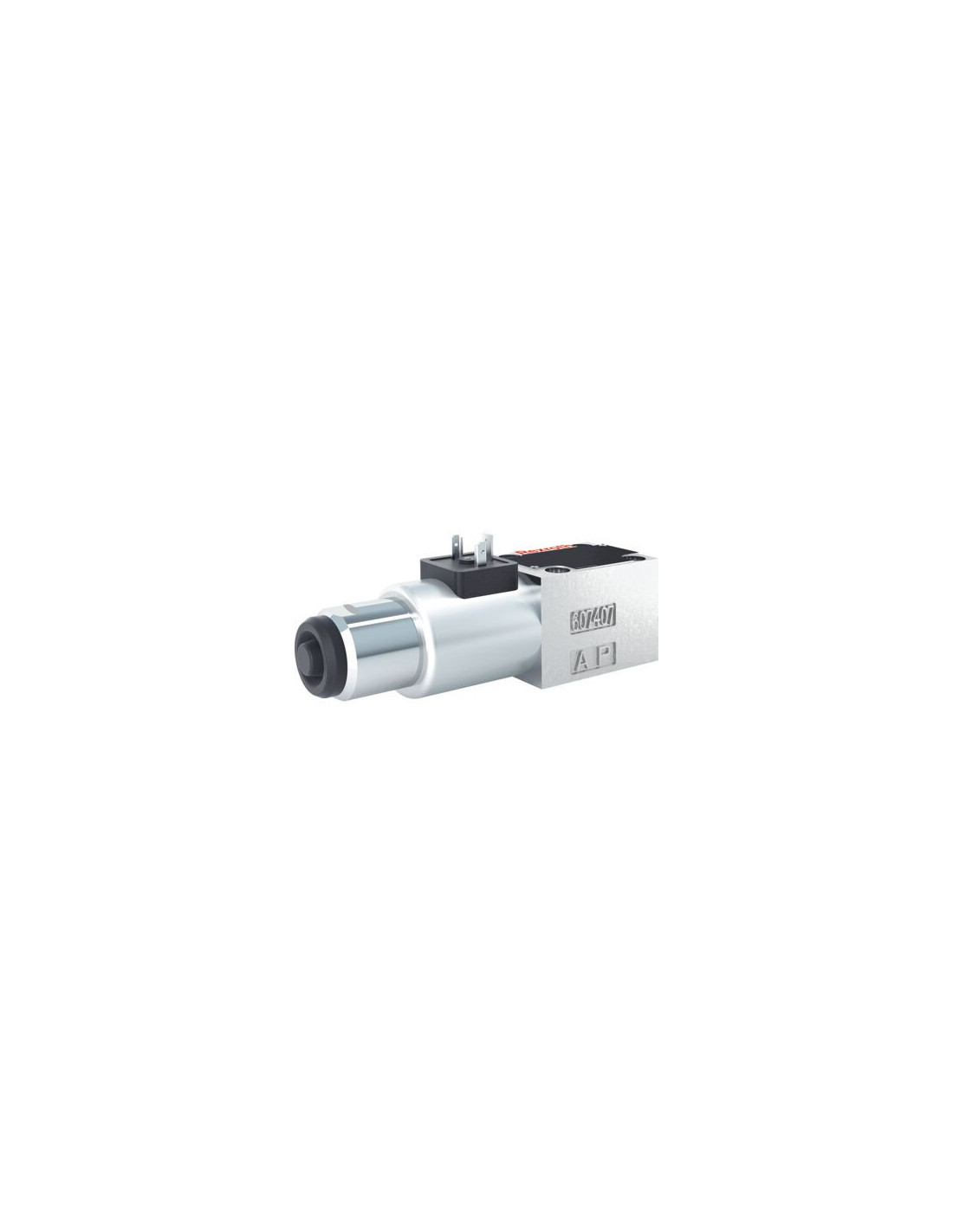

Gniazdowy (Grzybkowy) Zawór Kierunkowy M-3SED6UK1X/350CG24N9XNK4/B12 – Zawór Hydrauliczny 3/2
Gniazdowy zawór kierunkowy typu M-3SED6UK1X/350CG24N9XNK4/B12 to wysokiej jakości element hydrauliki siłowej, który umożliwia precyzyjną kontrolę przepływu mediów w układach przemysłowych. Przeznaczony do montażu na płycie w systemie zgodnym z normą ISO 4401-03-02-0-05, zapewnia niezawodność i efektywność pracy, nawet w wymagających warunkach eksploatacyjnych.
Zalety Zaworów Gniazdowych 3/2 Sterowanych Elektromagnetycznie
- Bezpośrednie działanie – szybka i pewna reakcja, dzięki czemu sprawdza się w automatyce przemysłowej oraz w maszynach budowlanych.
- Bezpieczna praca w trybie ciągłym – zawór gwarantuje prawidłowe funkcjonowanie nawet przy długotrwałym obciążeniu ciśnieniem, co minimalizuje ryzyko awarii.
- Zgodność z normami ATEX – umożliwia zastosowanie w strefach zagrożonych wybuchem, np. w przemyśle chemicznym lub gazowym.
- Łatwa instalacja – montaż na płycie typu CETOP 3 upraszcza integrację z istniejącymi układami hydraulicznymi oraz modernizację linii produkcyjnych.
- Trwałe uszczelnienia NBR – wytrzymałość na różne typy cieczy hydraulicznych (HL, HLP, HLPD, HVLP, HVLPD).
Możliwości wykorzystania w automatyce przemysłowej
Zawór kierunkowy elektromagnetyczny 3/2 w wykonaniu grzybkowym jest powszechnie stosowany w układach hydraulicznych maszyn przemysłowych, obrabiarek, systemów transportu ciężkiego oraz w aplikacjach mobilnych. Umożliwia precyzyjną realizację funkcji start/stop oraz zmianę kierunku przepływu oleju hydraulicznego, co pozwala na sterowanie napędami hydraulicznymi, siłownikami i innymi elementami wykonawczymi.
Typowe zastosowania zaworu hydraulicznego 3-drogowego 2-pozycyjnego
- Zastosowanie w maszynach budowlanych – napęd osprzętu, sterowanie ramionami, obsługa podnośników i siłowników.
- Systemy automatyzacji produkcji – sterowanie prasami hydraulicznymi, liniami montażowymi oraz siłownikami przemysłowymi.
- Układy bezpieczeństwa oraz blokady hydraulicznej – zapewniają bezpieczne zatrzymanie i blokadę elementów maszyny.
- Infrastruktura energetyczna – sterowanie w systemach energetycznych oraz hydraulicznych instalacjach obsługujących turbiny i agregaty.
Dlaczego warto wybrać zawór kierunkowy M-3SED6UK1X/350CG24N9XNK4/B12?
Dzięki solidnej konstrukcji oraz wysokim parametrom pracy (maksymalne ciśnienie robocze 350 bar, maksymalny przepływ 25 l/min), produkt ten umożliwia realizację zaawansowanych układów hydraulicznych w przemyśle. Uniwersalny druk zasilania 24 VDC oraz wtyczka 3-biegunowa według EN 175301-803 zapewniają szybkie podłączenie do systemu sterowania.
Gniazdowy zawór kierunkowy o symbolu UK to gwarancja niezawodności, bezpieczeństwa i wszechstronności zastosowania w szeroko pojętych instalacjach hydrauliki siłowej.
