Wielkość nominalna 6, , Symbol UK, , ze sterowaniem elektromagnetycznym
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór gniazdowy
- Bezpośredniego działania
- Bezpieczne sterowanie również przy dłuższych okresach przestoju pod ciśnieniem
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | M-.SED6..XN |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 25 |
| Symbol graficzny suwaka | Symbol UK |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 3 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 3-biegunowy (2 + PE) |
| Opis przyłącza elektrycznego | Złącze wtykowe 3-biegunowe (2 + PE) według EN 175301-803 |
| Opis zgodności | CE – dyrektywa ATEX 2014/34/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD |
| Uszczelnienia | NBR |
| Masa [kg] | 1.55 |

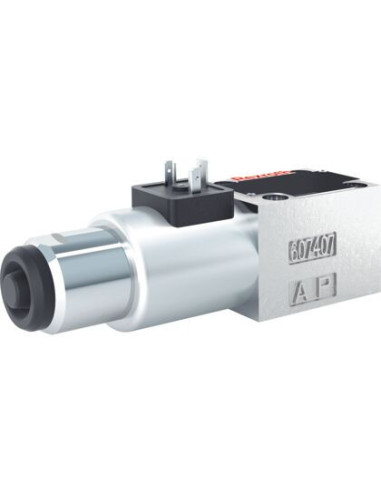

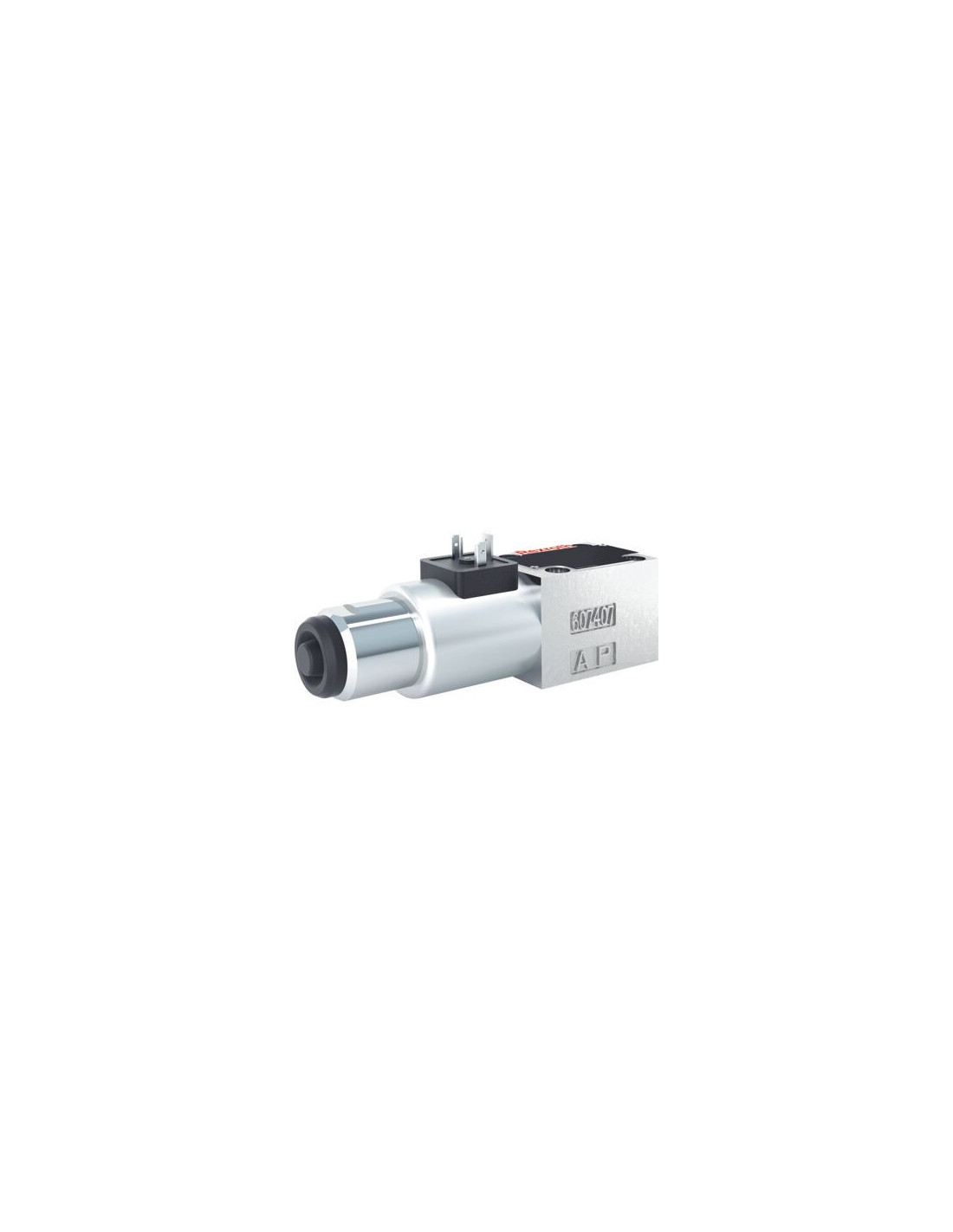

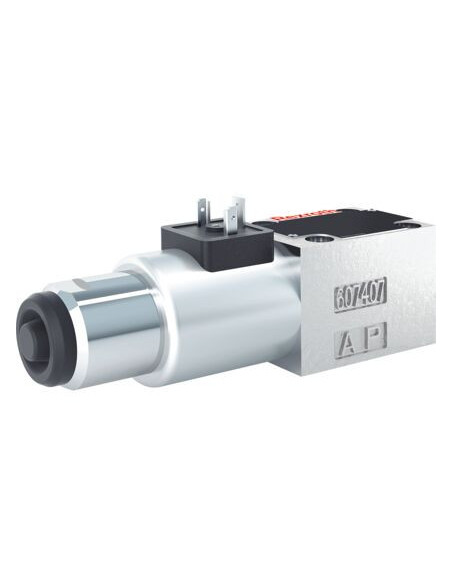

Gniazdowy (Grzybkowy) Zawór Kierunkowy M-3SED6UK1X/350CG24XNK4/B15 – R901438787
Gniazdowy zawór kierunkowy o symbolu UK i nominalnej wielkości 6, przeznaczony do zastosowań przemysłowych, to wysokiej jakości element hydrauliczny, który zapewnia niezawodne sterowanie przepływem cieczy. Dzięki elektromagnetycznemu sterowaniu oraz solidnej konstrukcji, zawór ten doskonale sprawdza się w wymagających aplikacjach, gwarantując precyzyjną i bezpieczną pracę, nawet podczas długotrwałego przestoju pod pełnym ciśnieniem.
Zalety i charakterystyka zaworu grzybkowego M-3SED6UK1X/350CG24XNK4/B15
- Bezpośrednie działanie – szybka reakcja na sygnał sterujący bez konieczności stosowania dodatkowych układów pilotowych.
- Wysoka niezawodność podczas zmiany kierunku przepływu oleju hydraulicznego zgodnie z graficznym symbolem UK.
- Maksymalne ciśnienie robocze sięgające 350 bar zapewnia możliwość pracy w zaawansowanych układach hydraulicznych o wysokich wymaganiach wytrzymałościowych.
- Przystosowany do montażu płytowego zgodnie ze standardem ISO 4401-03-02-0-05.
- Idealny do układów, w których występują dłuższe przerwy w pracy pod ciśnieniem – zapewnia bezpieczne rozłączanie i ponowne załączenie przepływu.
- Zgodność z wymogami dyrektywy ATEX 2014/34/UE (CE).
Typowe zastosowania zaworu gniazdowego elektrozaworu 24VDC
Zawór kierunkowy M-3SED6UK1X/350CG24XNK4/B15 znajduje zastosowanie w szerokim spektrum układów hydraulicznych przemysłu maszynowego, m.in. w:
- Systemach hydraulicznych maszyn budowlanych i produkcyjnych
- Układach automatyki przemysłowej
- Instalacjach pras hydraulicznych
- Rozwiązaniach z zakresu hydrauliki siłowej w energetyce, transporcie i rolnictwie
- Układach wymagających sterowania bezpośredniego przy wysokiej niezawodności
Jego szeroka kompatybilność z typowymi cieczami hydraulicznymi (HL, HLP, HLPD, HVLP, HVLPD) oraz trwałe uszczelnienia NBR umożliwiają długotrwałą eksploatację, nawet w trudnych warunkach roboczych.
Bezpieczne i efektywne sterowanie przepływem w układach hydraulicznych
Trójpozycyjne złącze wtykowe 3-biegunowe zgodne z EN 175301-803 oraz zasilanie 24 VDC umożliwiają prostą integrację zaworu z nowoczesnymi systemami sterowania. Niska masa urządzenia (1,55 kg) pozwala na montaż nawet w trudno dostępnych miejscach.
Wybór zaworu M-3SED6UK1X/350CG24XNK4/B15 pozwala na uzyskanie niezawodności, trwałości i pełnej kontroli nad przepływem cieczy w układach wymagających najwyższych norm bezpieczeństwa i sprawności.
