Wielkość nominalna 6, , Symbol CK, , ze sterowaniem elektromagnetycznym
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór gniazdowy
- Bezpośredniego działania
- Bezpieczne sterowanie również przy dłuższych okresach przestoju pod ciśnieniem
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | M-.SED6..XN |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 25 |
| Symbol graficzny suwaka | Symbol CK |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 3 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 3-biegunowy (2 + PE) |
| Opis przyłącza elektrycznego | Złącze wtykowe 3-biegunowe (2 + PE) według EN 175301-803 |
| Opis zgodności | CE – dyrektywa ATEX 2014/34/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD |
| Uszczelnienia | NBR |
| Masa [kg] | 1.56 |

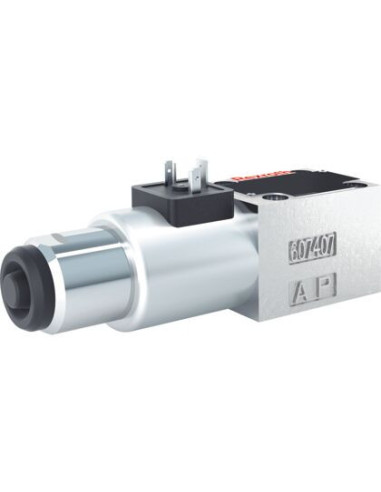

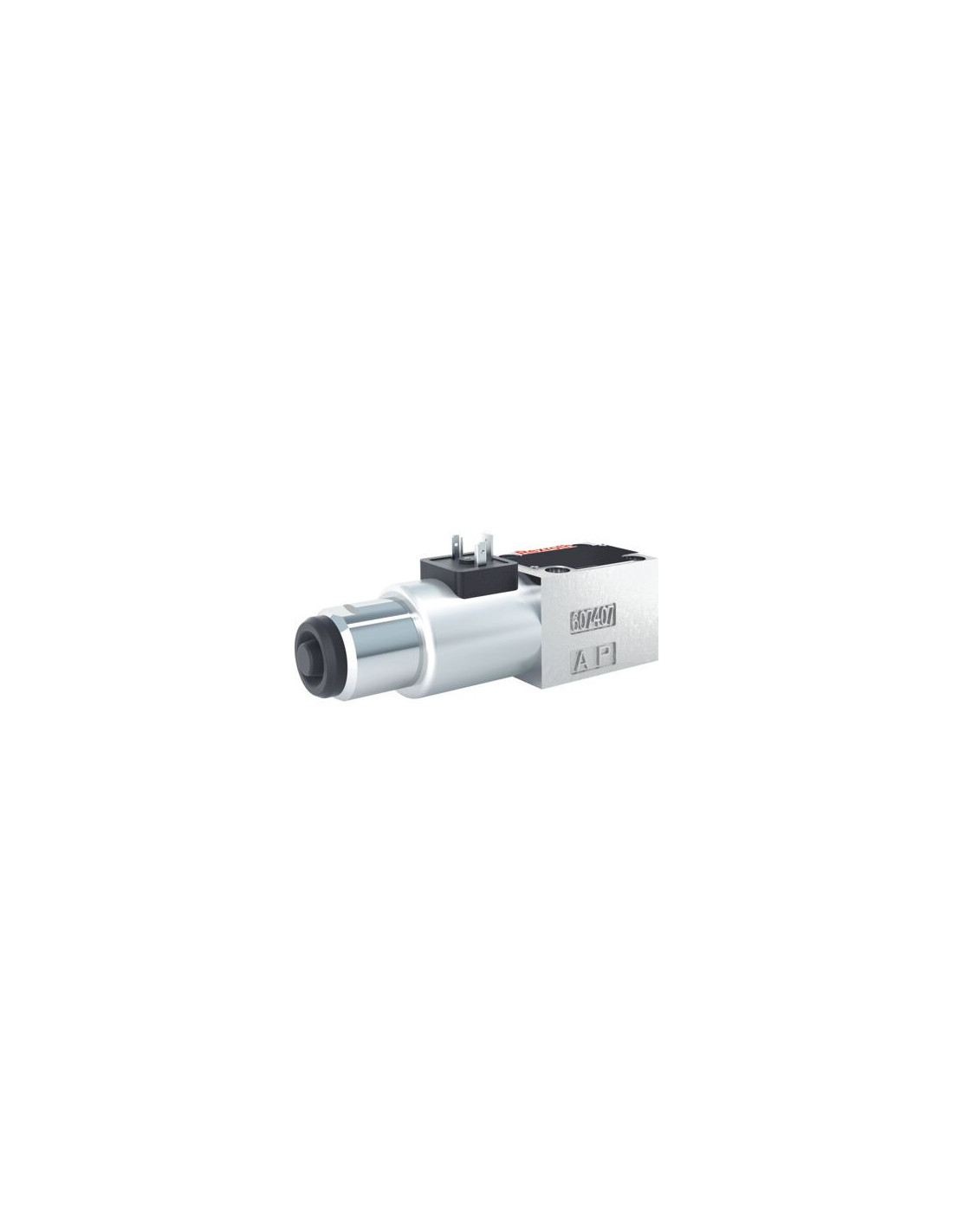

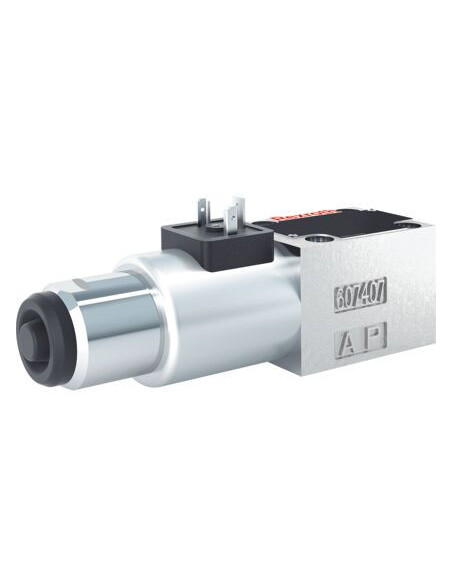

Gniazdowy zawór kierunkowy M-3SED6CK1X/350CG24XNK4/B15 – precyzyjne sterowanie hydrauliczne
Gniazdowy (grzybkowy) zawór kierunkowy M-3SED6CK1X/350CG24XNK4/B15 o kodzie R901440748 to nowoczesny przemysłowy zawór hydrauliczny, zaprojektowany do pracy w wysokim zakresie mocy. Zastosowanie zaworu tej klasy znajduje uznanie w zaawansowanych układach hydraulicznych, które wymagają pewnego i niezawodnego przełączania kierunku przepływu cieczy roboczej.
Najważniejsze zalety zaworu kierunkowego do hydrauliki siłowej
- Gniazdowy mechanizm bezpośredniego działania, zapewniający wysoką szczelność i niezawodność, nawet przy długotrwałej pracy pod ciśnieniem.
- Elektromagnetyczne sterowanie umożliwia szybkie i precyzyjne przełączanie pozycji zaworu.
- Przystosowany do montażu na płycie zgodnie z międzynarodową normą ISO 4401-03-02-0-05, co ułatwia integrację z nowymi oraz istniejącymi instalacjami hydraulicznymi.
- Bezpieczeństwo użytkowania podczas długich okresów przestoju i pod pełnym ciśnieniem roboczym.
- Kompatybilność z różnymi rodzajami cieczy: HL, HLP, HLPD, HVLP, HVLPD.
Typowe zastosowania zaworu hydraulicznego gniazdowego
Zawór kierunkowy M-3SED6CK1X/350CG24XNK4/B15 jest wykorzystywany w wielu przemysłowych układach hydraulicznych:
- Maszyny budowlane i drogowe
- Prasy hydrauliczne i systemy podnoszące
- Automatyka przemysłowa i linie produkcyjne
- Układy mobilne w pojazdach specjalnych
- Systemy hydrauliki ogólnej, gdzie wymagana jest wysoka niezawodność przełączania.
Zawór hydrauliczny dla wymagających aplikacji przemysłowych
Wysokie ciśnienie robocze (do 350 bar) oraz maksymalne natężenie przepływu do 25 l/min gwarantują efektywną pracę nawet w trudnych warunkach. Dzięki dwóm pozycjom suwaka oraz trzem przyłączom, zawór umożliwia elastyczne projektowanie obiegów hydraulicznych zgodnie z symbolem CK.
Wtyk 3-biegunowy (2 + PE) według EN 175301-803 zapewnia bezpieczne i pewne połączenie elektryczne. Zawór spełnia również wymagania dyrektywy ATEX 2014/34/UE, co pozwala na stosowanie go w środowiskach o podwyższonym ryzyku wybuchu.
Specjalistyczny zawór gniazdowy – kluczowe korzyści
- Solidna konstrukcja zapewniająca długą żywotność.
- Wysokiej jakości uszczelnienia NBR.
- Prosty montaż i uniwersalność zastosowań.
- Bezpieczeństwo użytkowania, nawet w wymagających aplikacjach przemysłowych.
Stosując ten zawór, użytkownik otrzymuje precyzyjne i efektywne sterowanie przepływem oraz niezawodność pracy w różnorodnych układach hydraulicznych.
