Wielkość nominalna 6, , Symbol CK, , ze sterowaniem elektromagnetycznym
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór gniazdowy
- Bezpośredniego działania
- Bezpieczne sterowanie również przy dłuższych okresach przestoju pod ciśnieniem
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | M-.SED6..XN |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 25 |
| Symbol graficzny suwaka | Symbol CK |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 3 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 3-biegunowy (2 + PE) |
| Opis przyłącza elektrycznego | Złącze wtykowe 3-biegunowe (2 + PE) według EN 175301-803 |
| Opis zgodności | CE – dyrektywa ATEX 2014/34/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD |
| Uszczelnienia | NBR |
| Masa [kg] | 2.22 |

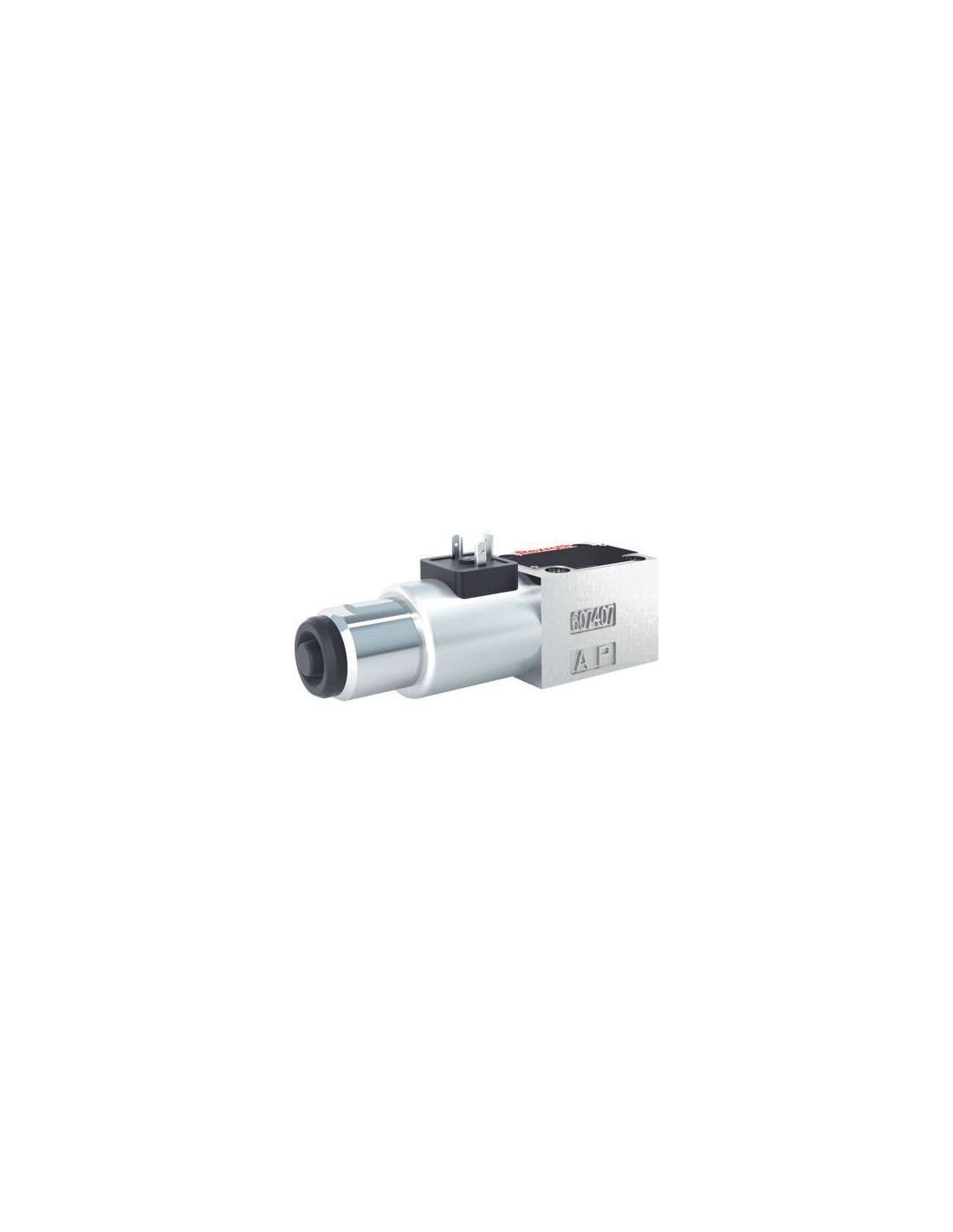

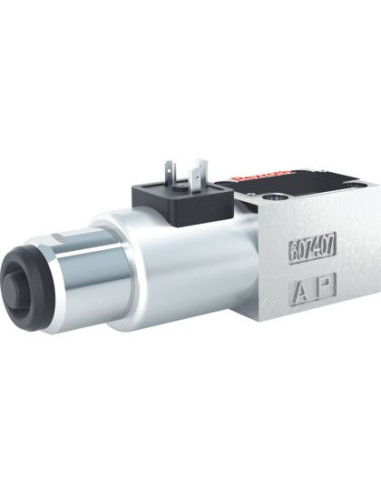

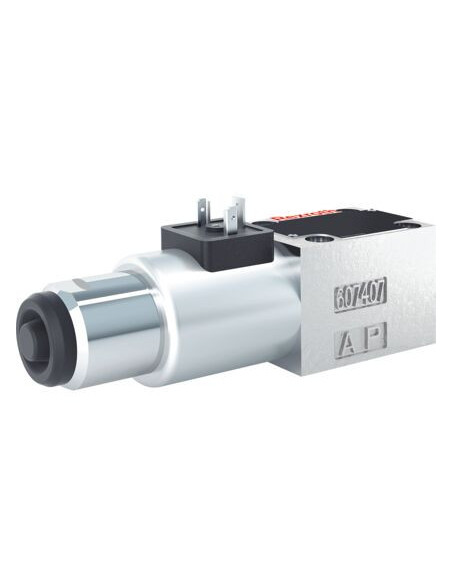

Gniazdowy zawór kierunkowy M-3SED6CK1X/350CG24N9XNK4/B12 – precyzyjna kontrola przepływu w hydraulice
Gniazdowy (grzybkowy) zawór kierunkowy M-3SED6CK1X/350CG24N9XNK4/B12 o kodzie produktu R901538845 to przemysłowy element hydrauliczny o wyjątkowej niezawodności, przeznaczony do sterowania kierunkiem przepływu cieczy w układach hydraulicznych. Znajduje on szerokie zastosowanie w maszynach i urządzeniach wymagających wysokiej wydajności oraz precyzyjnego działania.
Zalety stosowania gniazdowego zaworu kierunkowego typu CK
- Wyjątkowa szczelność działania – precyzyjna konstrukcja gniazdowa gwarantuje minimalizację wycieków oraz doskonałe uszczelnienie podczas pracy pod wysokim ciśnieniem.
- Bezpośrednie sterowanie elektromagnetyczne – szybka oraz niezawodna reakcja zaworu na sygnał sterujący, umożliwiająca natychmiastową zmianę kierunku przepływu oleju hydraulicznego.
- Odporność na długotrwałe przestoje pod ciśnieniem – stabilność działania nawet w przypadku długich okresów zatrzymania sygnału, bez ryzyka zakleszczenia lub utraty sprawności.
- Uniwersalność zastosowań – kompatybilność z powszechnie stosowanymi cieczami hydraulicznymi: HL, HLP, HLPD, HVLP, HVLPD.
- Wysoka trwałość i odporność – dzięki użytym materiałom oraz jakości wykonania, zawór sprawdza się nawet w najtrudniejszych warunkach eksploatacyjnych.
Cechy konstrukcyjne i typowe obszary zastosowań
Zawór kierunkowy o nominalnej wielkości 6 oraz symbolu CK, przeznaczony jest do montażu na płycie według normy ISO 4401-03-02-0-05, co ułatwia integrację w już funkcjonujących układach hydraulicznych. Zastosowanie trójpozycyjnego, dwupołożeniowego sterowania rozszerza możliwości regulacyjne instalacji hydraulicznych w:
- maszynach budowlanych i rolniczych,
- liniach produkcyjnych oraz prasach hydraulicznych,
- systemach podnoszenia i transportu wewnętrznego,
- urządzeniach do testowania i regulowania ciśnienia,
- aplikacjach przemysłowych wymagających kontroli przepływu pod ciśnieniem do 350 barów.
Solidna obudowa i kompaktowe wymiary sprawiają, że zawór ten doskonale sprawdza się w miejscach o ograniczonej przestrzeni montażowej.
Bezpieczne i nowoczesne rozwiązanie sterujące
Zawór elektromagnetyczny z wtyczką elektryczną 3-biegunową (2 + PE) zgodną z normą EN 175301-803, umożliwia szybkie i pewne podłączenie, a także zapewnia bezpieczną eksploatację w środowiskach przemysłowych. Produkt spełnia wymagania dyrektywy ATEX 2014/34/UE (certyfikat CE), co pozwala na bezpieczne użytkowanie również w strefach zagrożonych wybuchem.
